מדידת גובה פינים בהשמת לחץ (טכנולוגיית Press Fit)

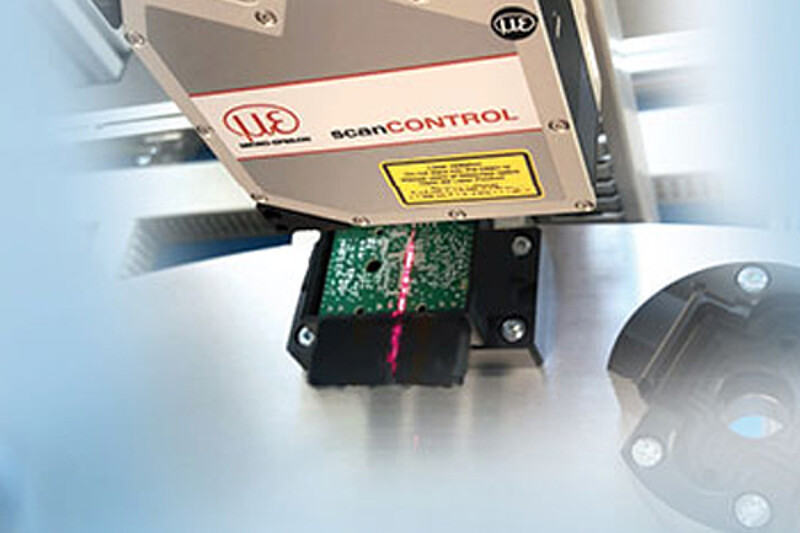

בנוסף לדיוק גבוה בגדלים מיניאטוריים, ייצור רכיבים אלקטרוניים דורש גם תהליכים במהירות גבוהה שמספקים איכות ברמה הגבוהה ביותר. לכן, שלבי ייצור רבים בתחום זההם אוטומטיים לחלוטין. החברה Automationpro פיתחה מכונה שבודקת את הגובה של פינים המחוברים בהשמת לחץ על מעגלים מודפסים (טכנולוגיית Press Fit) תוך כדי תהליך הייצור, מייד לאחר תהליך ההשמה בלחץ. אם הפינים לא לחוצים כנדרש מבעד לפתחים, לא ניתן ליצור מגע עם רכיבים אחרים, מה שעלול לגרום לכשל.לכן, חיישן הפרופילים מסדרת scanCONTROL סורק כל מעגל מודפס בתלת-ממד. במהלך תהליך ההשמה בלחץ, המעגלים המודפסים מקובעים על גבי שולחן מסתובב, שמעביר את המודול המורכב ממצב לחיצהלמצב סריקה. החיישן scanCONTROL מונע באמצעות מפעיל המחובר לאנקודר, המשמש להפעלת הסורק הקווי על מנת להבטיח מרחקי פרופיל קבועים. כתלות בזמן המחזור בתהליך, הרכיב עובר סריקה מלאה תוך 7 שניות, המפיקה 1,280 נקודות לכל פרופיל.
