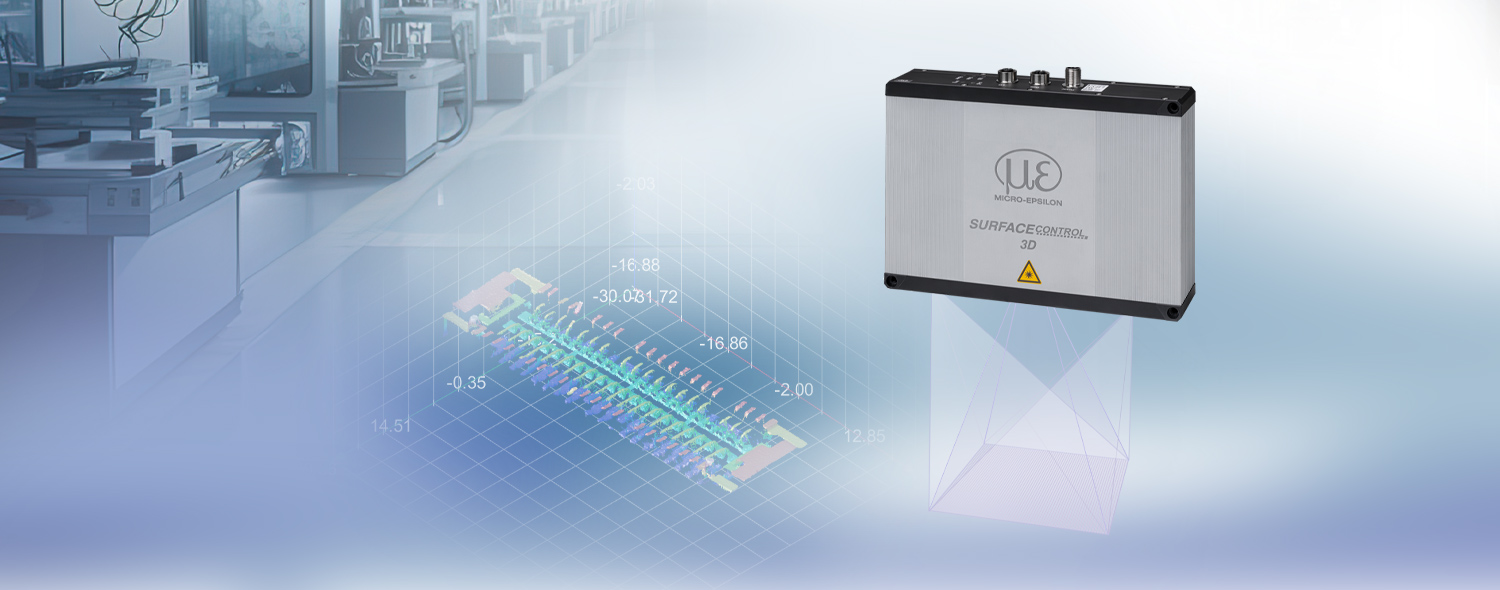

חיישני תלת-ממד חכמים למדידות תלת-ממדיות מהירות ומדויקות ביותר באמצעות צילום תמונת מצב
חיישני ה-surfaceCONTROL 3D 3560 מסוג "הכל באחד" סורקים משטחים במהירות ובדיוק גבוה. פלטפורמת החיישנים החזקה מאפשרת זמני איסוף וניתוח קצרים במיוחד, ובכך יוצרת את הבסיס לתהליכי בדיקה יעילים ולזמני מחזור קצרים. הודות לניתוח SMART המשולב, תוצאות המדידה מוצגות ישירות ללא צורך ביחידת ניתוח נוספת.

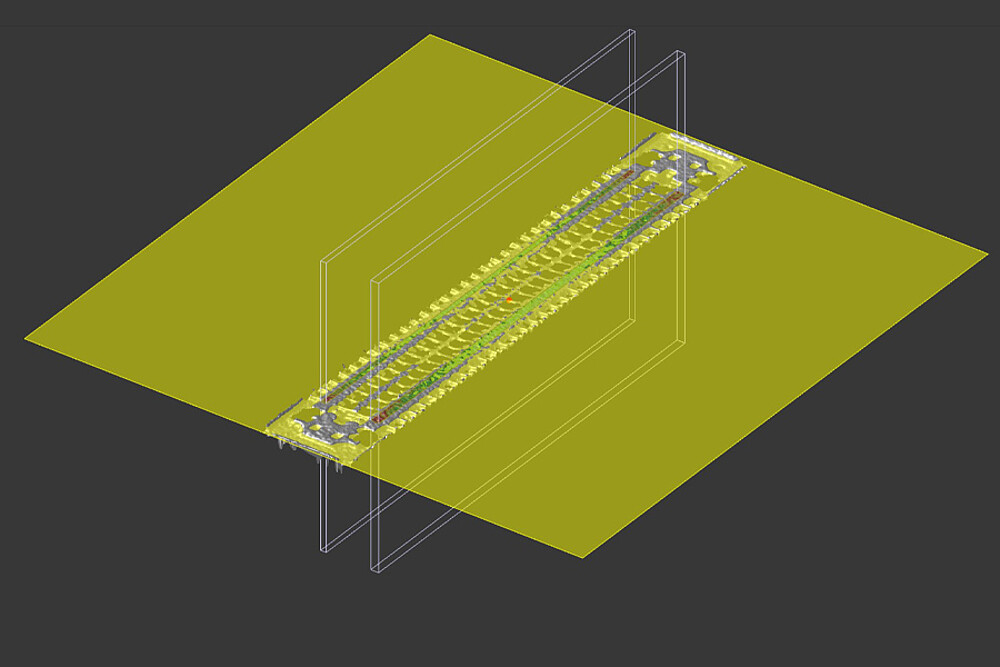

עם למעלה מ-10 מיליון נקודות תלת-ממדיות בכל מדידה ודיוק חוזר בציר Z של עד 0.25 מיקרומטר, החיישנים מזהים באופן אמין אפילו את הפרשי הגובה הקטנים ביותר, סטיות בשטיחות, טעויות צורה ותכונות משטח.
לצורך ניתוחים פרטניים, מודלי ה-3D DATA מספקים נתוני תלת-ממד מלאים. ערכי המדידה מועברים ישירות לבקר המכונה באמצעות PROFINET, EtherCAT ו-EtherNet/IP וניתנים לשילוב קל בסביבות אוטומציה קיימות.
מאפיינים
- דיוק מרבי: חזרתיות בציר Z של עד 0.25 מיקרומטר
- ; סריקה תלת-ממדית מהירה החל מ-0.2 שניות – לזמני
- מחזור קצרים; צפיפות נתונים גבוהה: יותר מ-10 מיליון נקודות תלת-ממדיות בכל מדידה
- ; מערכת SMART "הכל באחד" – ללא יחידת מחשוב חיצונית: חיישן, עיבוד נתונים ותוכנה במכשיר
- אחד; בקרת איכות אוטומטית בתהליך
- הייצור; שילוב קל: פלט ישיר של ערכי המדידה וממשקים תעשייתיים

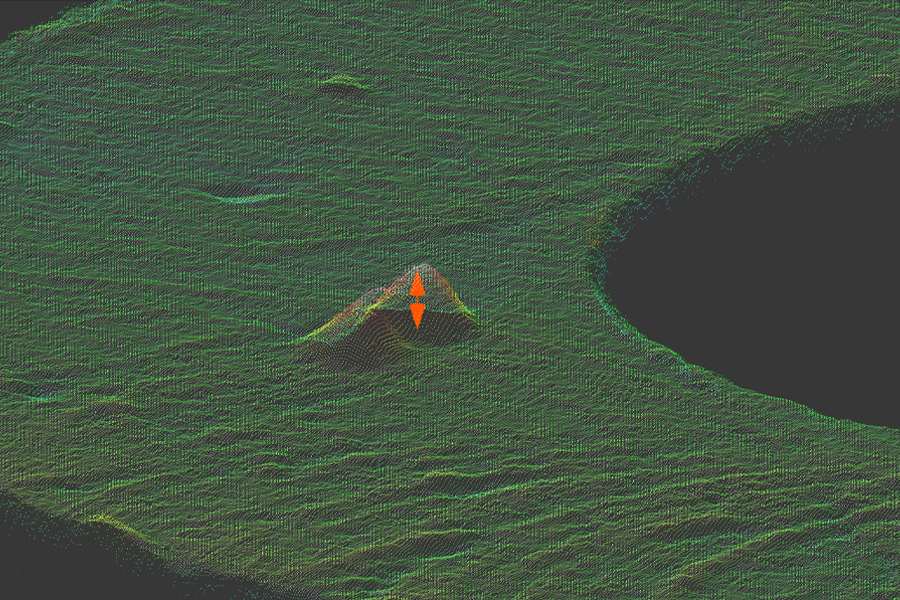

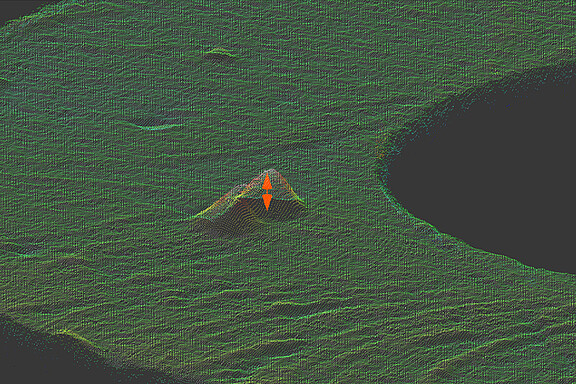

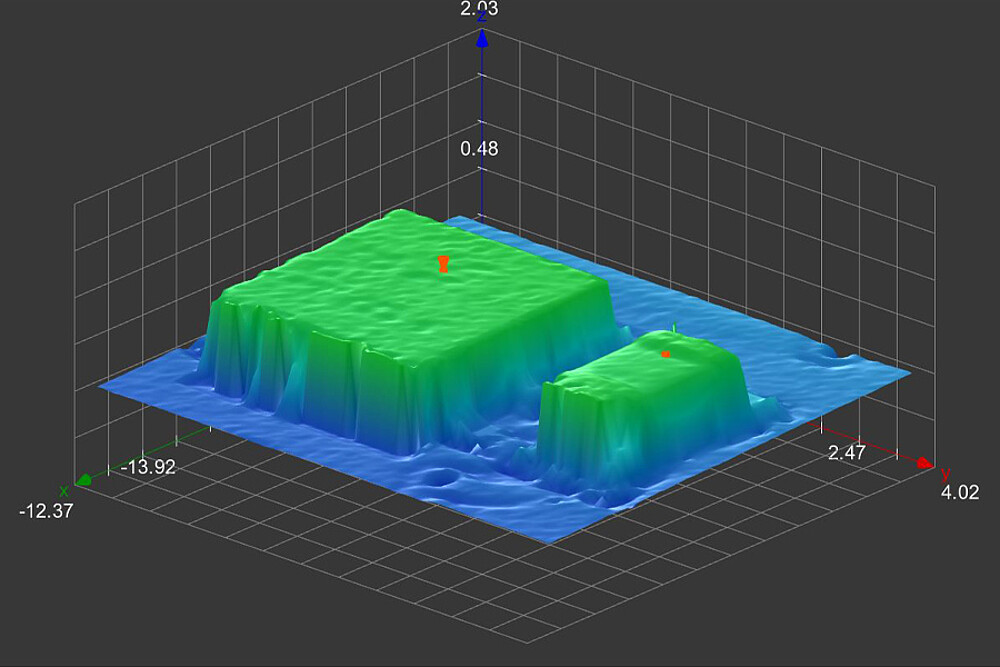

זיהוי מדויק של ההבדלים המבניים והגובהיים הזעירים ביותר
הודות לרזולוציה לרוחב גבוהה של עד 8 מיקרומטר ודיוק חוזר מצוין בציר Z של עד 0.25 מיקרומטר, חיישני surfaceCONTROL 3D 3560 מזהים באופן אמין אפילו את המבנים הקטנים ביותר, את הפרשי הגובה ואת תכונות פני השטח. הדבר מאפשר למדוד במדויק ולנתח בפירוט גיאומטריות עדינות, סטיות צורה, שגיאות שטוחות ואי-סדירות בפני השטח.

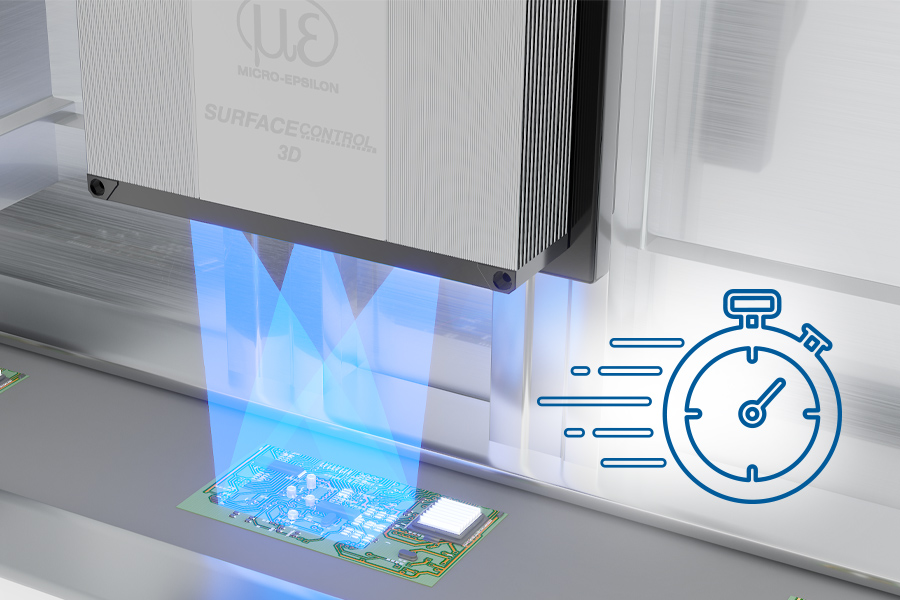

סריקה תלת-ממדית מהירה וזמני עיבוד קצרים
חיישני surfaceCONTROL 3D 3560 אוספים נתוני תלת-ממד מדויקים בזמן הקצר ביותר האפשרי. זמני איסוף קצרים, החל מ-0.2 שניות, מקצרים את משך הזמן שבו אובייקט המדידה נדרש להישאר נייח, ובכך מאפשרים רצפי בדיקה מהירים בתהליכים אוטומטיים.
הודות לעיבוד מהיר, ערכי המדידה המחושבים, המאפיינים או הערכות ה-OK/NOK זמינים במהירות. לפיכך, ניתן להזין החלטות איכות ישירות חזרה לתהליך הייצור – אידיאלי לבדיקות תוך-תהליכיות, זמני מחזור קצרים ויישומים המשתמשים ברובוטים.

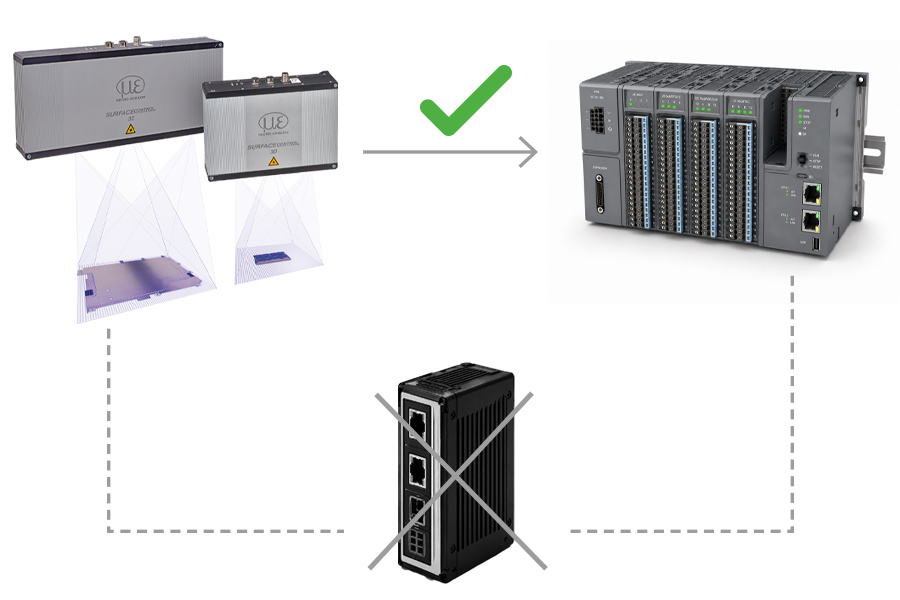

פתרון "הכל באחד" משולב במלואו
surfaceCONTROL 3D 3560
- פתרון מקיף ועוצמתי למשימות מדידה תלת-ממדית תעשייתיות
- חיישן, מערכת ניתוח ורישיון תוכנה במערכת אחת. מאמץ אינטגרציה מופחת משמעותית. אין צורך ביחידת עיבוד חיצונית.
SMART - פלט ישיר של ערכי המדידה בחיישן

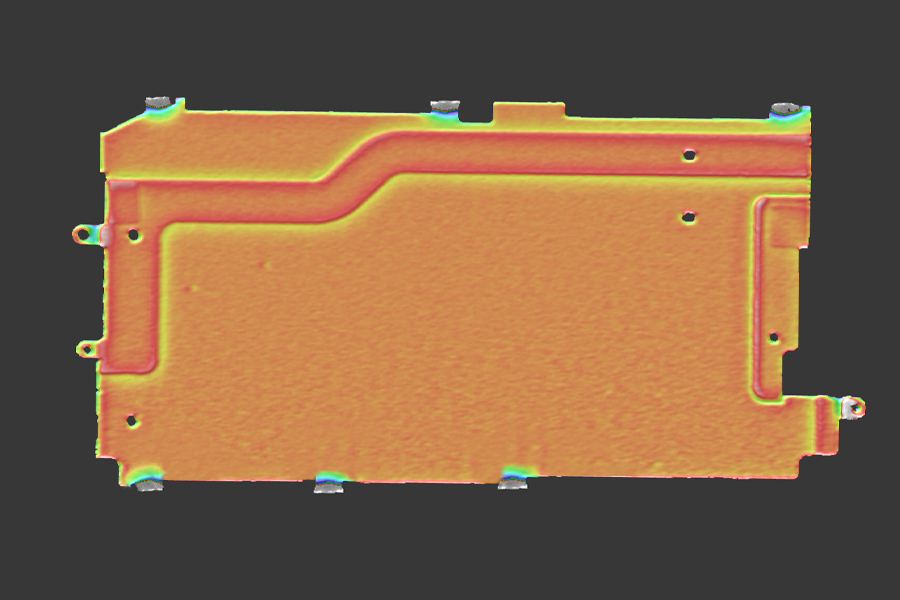

תוכניות מדידה נוצרות בקלות ב-3DInspect, נשמרות בבקר החיישן ומבוצעות ישירות ללא צורך ביחידת ניתוח חיצונית. החיישן מעביר את תוצאות המדידה והניתוחים ישירות לתהליך הייצור. לכן, SMART אידיאלי למשימות בדיקה אוטומטיות עם פלט ערכי מדידה ישיר.
3D DATA – עיבוד גמיש של נתוני תלת-ממד מלאים בתוכנת הלקוח
במצב 3D DATA, ה-surfaceCONTROL 3D 3560 מספק נתוני תלת-ממד מלאים ומכוילים. נתונים אלה ניתנים לשילוב גמיש בתוכנת הלקוח ובמערכות לעיבוד תמונות באמצעות Gigabit Ethernet ו-Micro-Epsilon 3D SDK.
תקשורת Fieldbus ישירות מהחיישן
לצורך שילוב קל בתהליכי בדיקה אוטומטיים תוך-תהליכיים, מכשיר surfaceCONTROL 3D 3560 תומך בתקשורת באמצעות PROFINET, EtherCAT ו-EtherNet/IP. לפיכך, ניתן להעביר את ערכי המדידה ישירות לבקר המכונה.

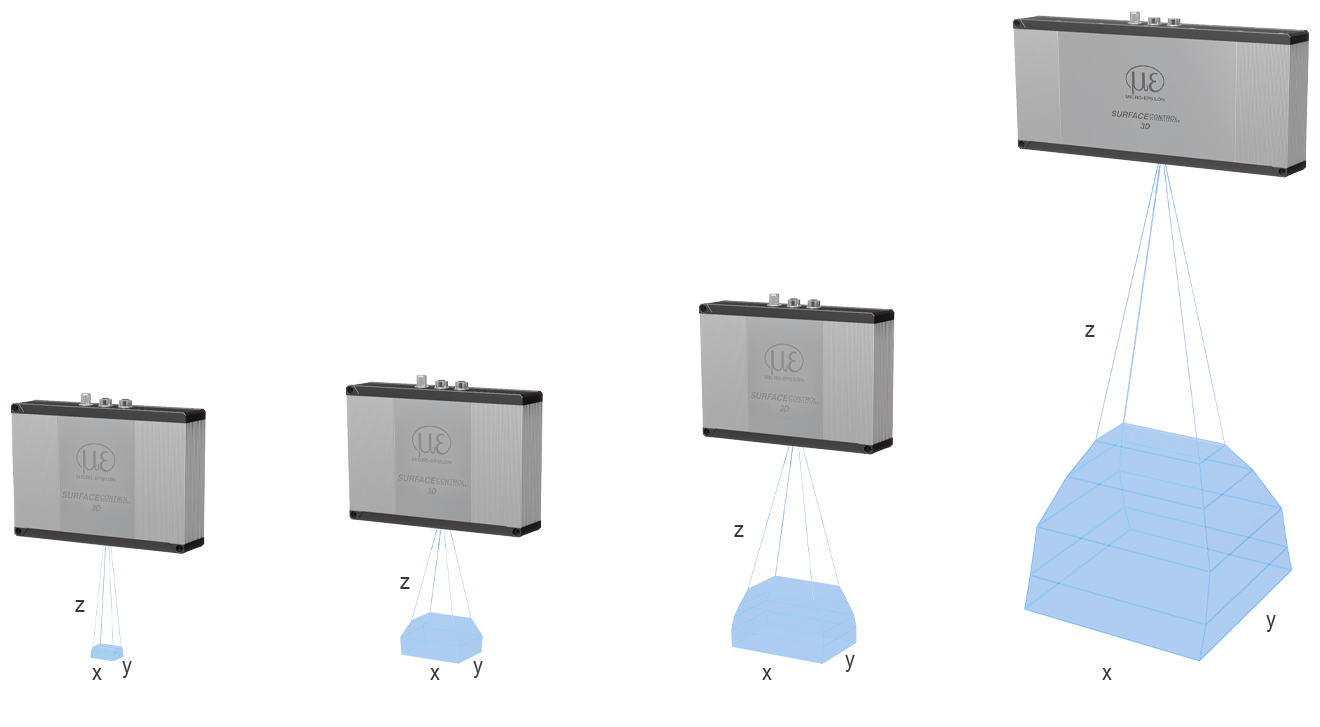

4 שדות מדידה למשימות בדיקה שונות
סדרת surfaceCONTROL 3D 3560 זמינה עם מספר שדות מדידה. הדבר מאפשר להתאים את החיישן באופן מיטבי לגדלים שונים של רכיבים, לדרישות רזולוציה ולמשימות בדיקה שונות.

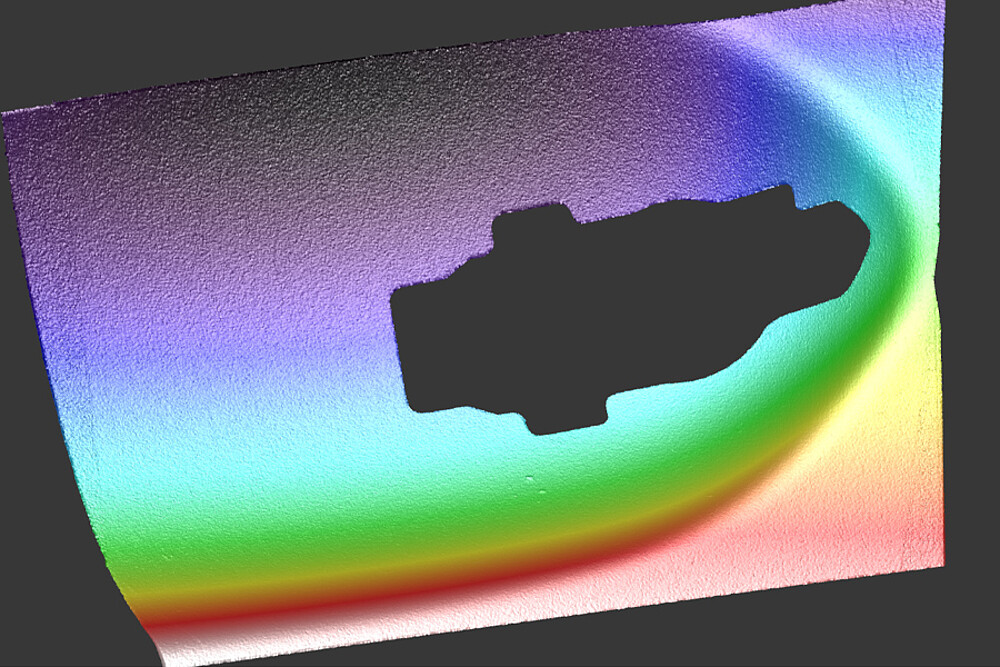

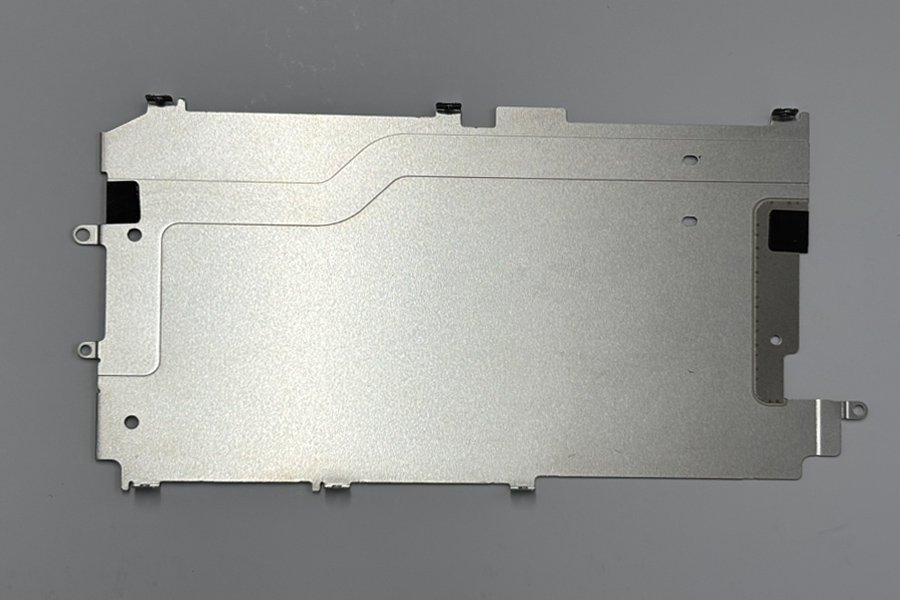

דוגמאות ליישום
