חיישן צילום תלת-ממדי לשדות מדידה גדולים
דגמי סדרת surfaceCONTROL 3D 2600 סורקים רכיבים גדולים במהירות, על פני שדה המדידה המלא ובאופן אל-מגע. עם שדות מדידה של עד 650 ª 495 מ"מ ומרחקים עבודה הנעים בין 475 ל-1250 מ"מ, הם אידיאליים לביצוע בדיקות תלת-ממדיות אוטומטיות בקו הייצור, לצד הקו או באמצעות רובוט.
טווח העבודה הרחב מאפשר לכידה אמינה של רכיבים בגבהים שונים, במיקומים משתנים ובגאומטריות גדולות. לפיכך, החיישנים מתאימים באופן אידיאלי לבדיקת משטחים גדולים, כמו גם לבדיקת פגמים, צורה וגאומטריה.

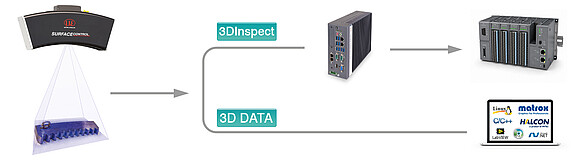

הודות ל-GigE Vision/GenICam ולממשקים תעשייתיים, ניתן לשלב את החיישנים בקלות בתהליכי בדיקה אוטומטיים.
מאפיינים
- שדות מדידה גדולים של עד 650 ª 495 מ"מ לבדיקת שדה מלא של רכיבים גדולים בחשיפה
- אחת. לכידה אמינה של גבהים שונים של רכיבים עם עומק טווח מדידה גדול של עד 300 מ
- "מ. זיהוי הסטיות הקטנות ביותר בגובה ובמשטח הודות לחזרות
- גבוהה בציר Z. זמני מחזור קצרים ובדיקות בקו הייצור: זמן רכישה החל מ-0.25 שניות
- בקר משולב מצמצם את מאמץ
- החומרה, החיווט והאינטגרציה מדידת תמונת מצב תלת-ממדית ללא מגע עם מקור
- אור LED נתונים תלת-ממדיים מכוילים למשימות
- מדידה ובדיקה מדויקות Gigabit Ethernet עם GigE Vision / GenICam
- תקשורת ישירה באמצעות PROFINET, EtherCAT ו-EtherNet/IP
- אידיאלי לרכיבים גדולים, ליישומי רובוטים ולתהליכי בדיקה בקו הייצור

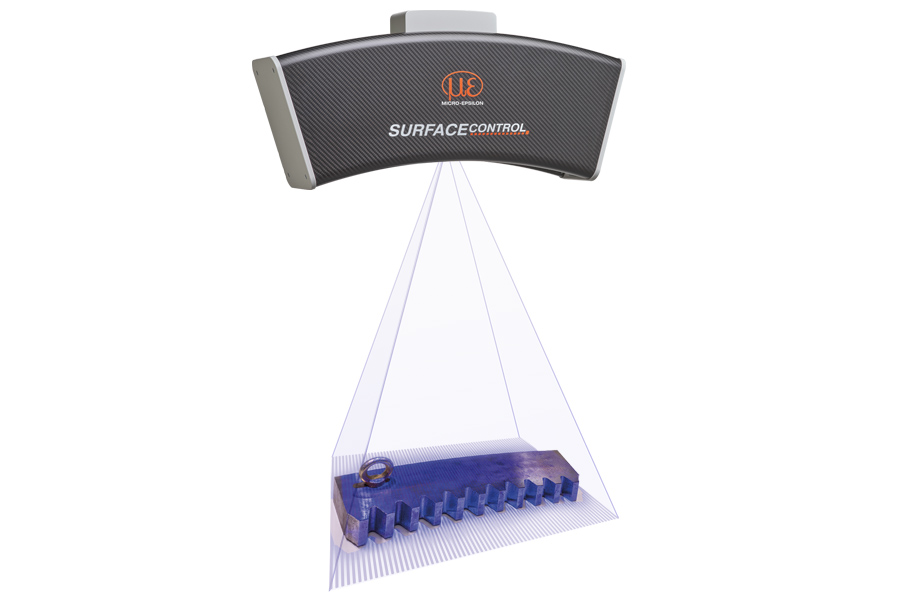

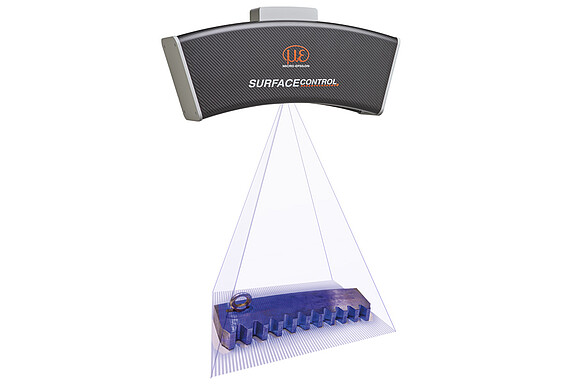

דיוק גבוה בציר Z גם בשדות מדידה גדולים
ה-surfaceCONTROL 3D 2600 משלב שדות מדידה נרחבים עם רמת חזרתיות גבוהה בציר Z, ומאפשר ביצוע בדיקות תלת-ממדיות מדויקות אפילו על רכיבים גדולים. הדבר תומך בהשוואות אמינות בין הערכים הנקובים לערכים בפועל, בהערכות "תקין/לא תקין" ובמשימות ניטור תהליכים וייצור.

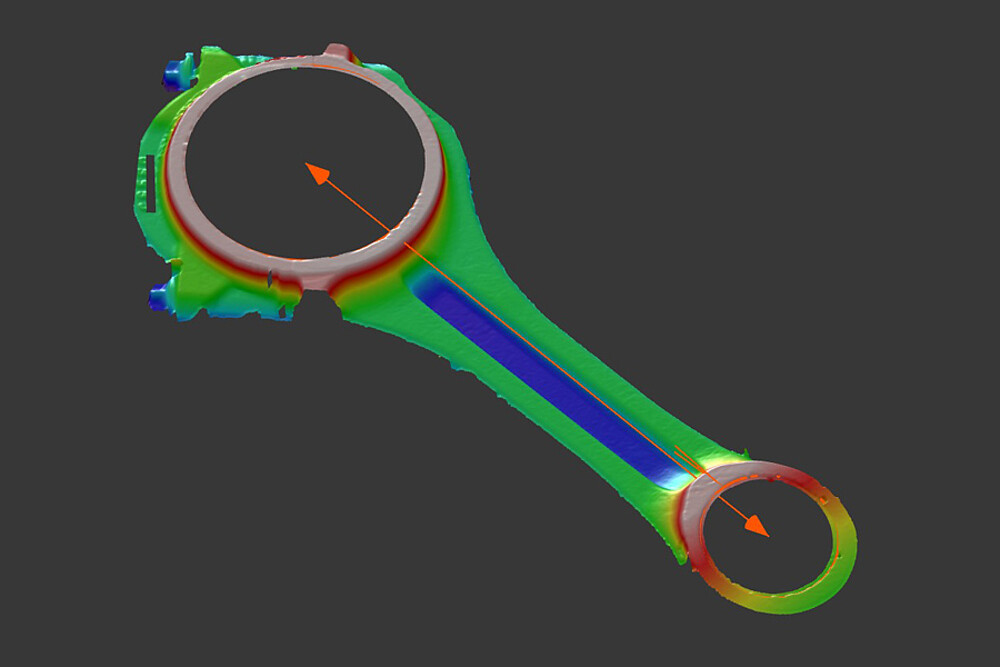

נתוני ה-3D בשדה המלא מתאימים במיוחד לבדיקות צורה וגיאומטריה, לזיהוי סטיות בשטיחות, עיוותים, טעויות צורה מקומיות ואי-סדרים במשטח, וכן לזיהוי פגמים באובייקטים גדולים הנמדדים. לפיכך, החיישן תומך בבקרת איכות אובייקטיבית ומסייע בהפחתת הפסולת.

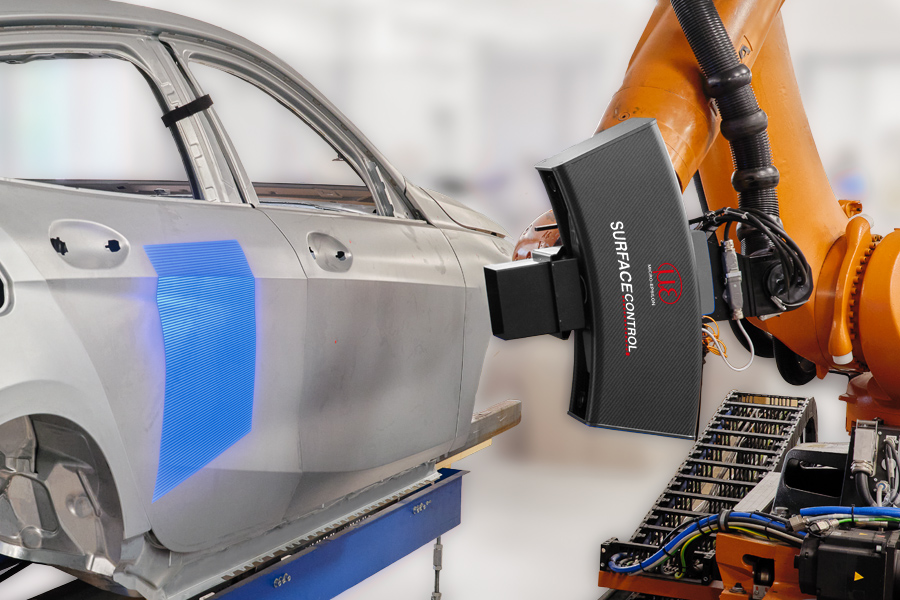

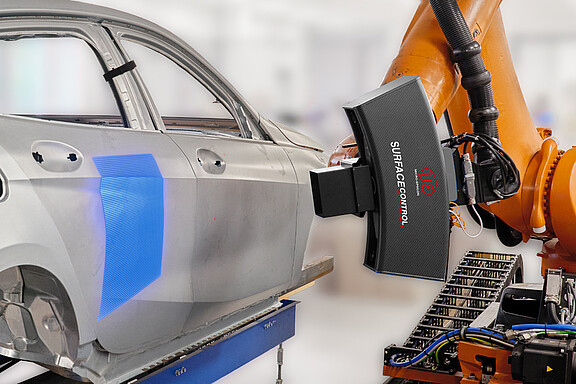

סריקה תלת-ממדית מהירה לתהליכים תעשייתיים
ה-surfaceCONTROL 3D 2600 אוסף נתוני תלת-ממד בזמן הקצר ביותר האפשרי. זמן האיסוף הקצר מקצר את משך הזמן שבו על האובייקט הנמדד להישאר נייח, ובכך מאפשר ביצוע רצפי בדיקה מהירים בתהליכים אוטומטיים.
זמני העיבוד הקצרים מבטיחים גם שהנתונים התלת-ממדיים המחושבים יהיו זמינים במהירות לצורך הערכה נוספת, קבלת החלטות בנושא איכות או בקרת תהליכים. תכונות אלה הופכות את החיישן לאידיאלי למשימות בדיקה אוטומטיות בקו הייצור (inline), ליד קו הייצור (at-line) או על גבי רובוט.

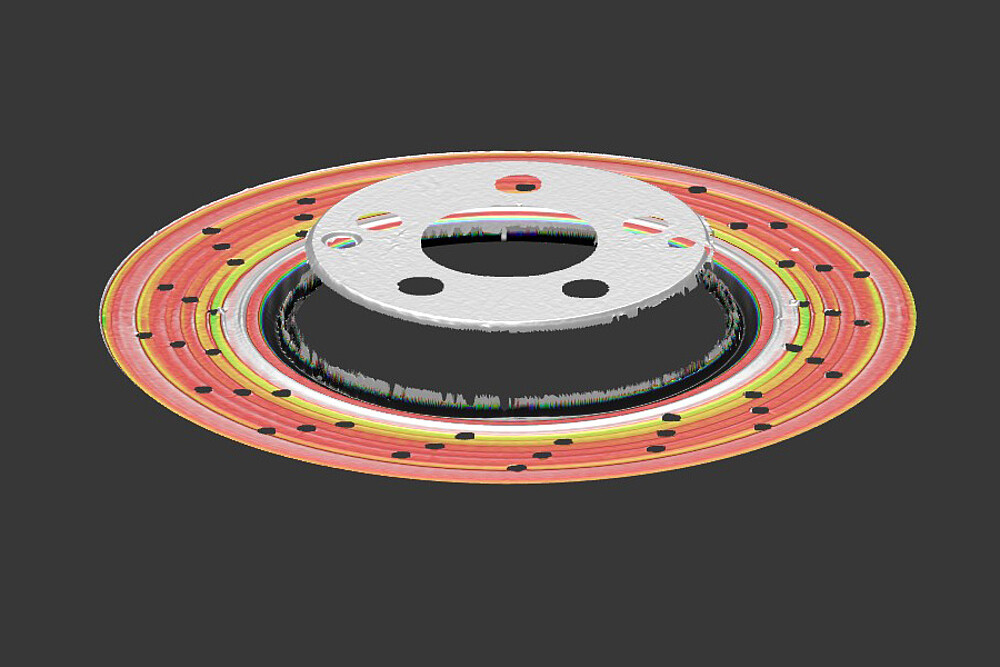

מגוון רחב של משימות מדידה ובדיקה

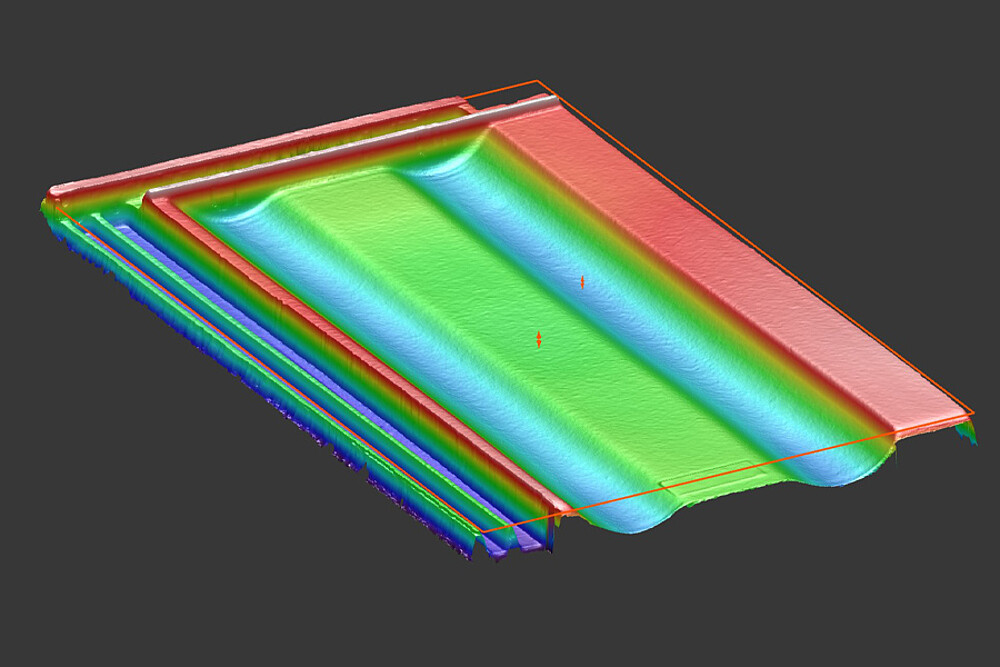

חיישני surfaceCONTROL 3D מתאימים למגוון רחב של משימות מדידה ובדיקה בתחום אבטחת האיכות התעשייתית. הם לוכדים באופן אמין צורות, קווי מתאר, גבהים, מישוריּות ותכונות גיאומטריות, כמו גם את המיקום, הנוכחות והשלמות של רכיבים בודדים. בנוסף, הם מאפשרים בדיקת משטח בכל השטח ומאפשרים להציג ולמדוד סטיות מקומיות כגון שקעים, סדקים, בליטות, שקעים או פגמים אחרים בענן הנקודות התלת-ממדי.

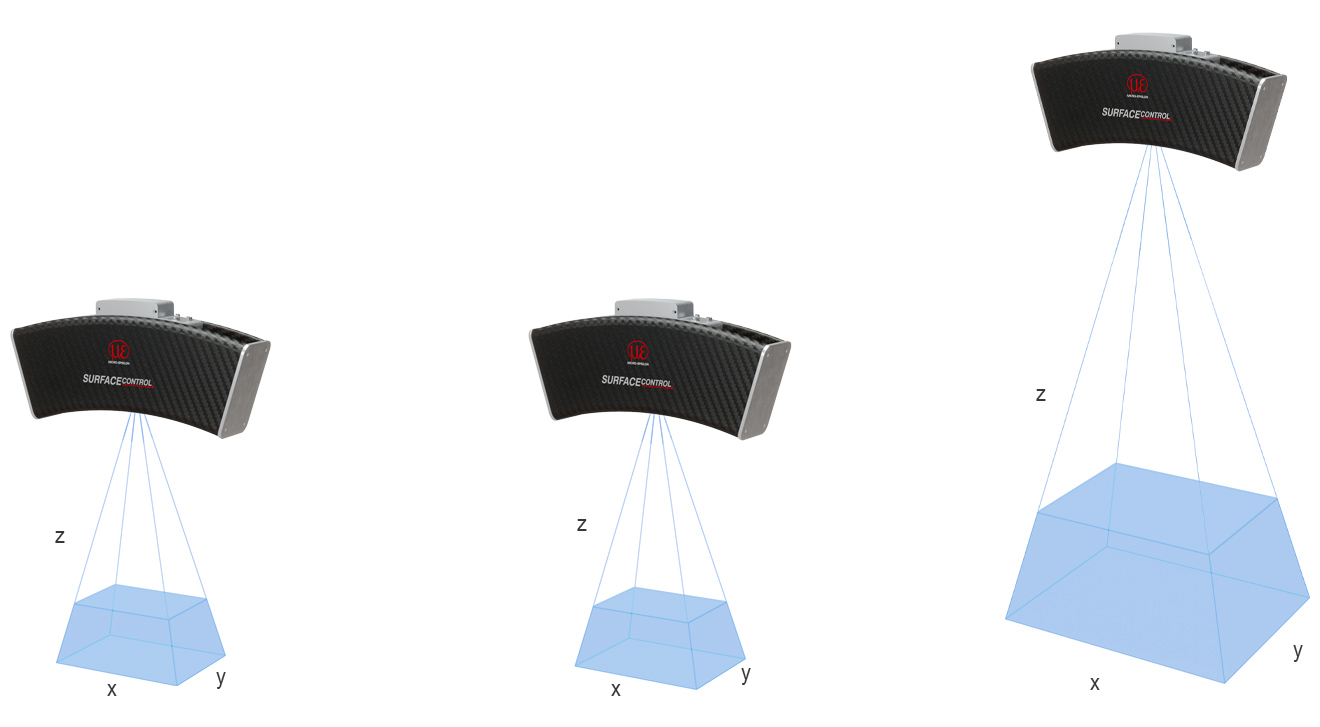

שדות מדידה נרחבים למשימות בדיקה בשטחים גדולים
מכשיר ה-surfaceCONTROL 3D 2600 תוכנן במיוחד למדידת אובייקטים גדולים. בהתאם לדגם, שדות המדידה הזמינים במרכז טווח המדידה הם 300 ª 220 מ"מ, 400 ª 300 מ"מ או 575 ª 435 מ"מ. בקצה טווח המדידה ניתן לזהות שדות מדידה בגודל של עד 650 ª 495 מ"מ.
דוגמאות ליישום
