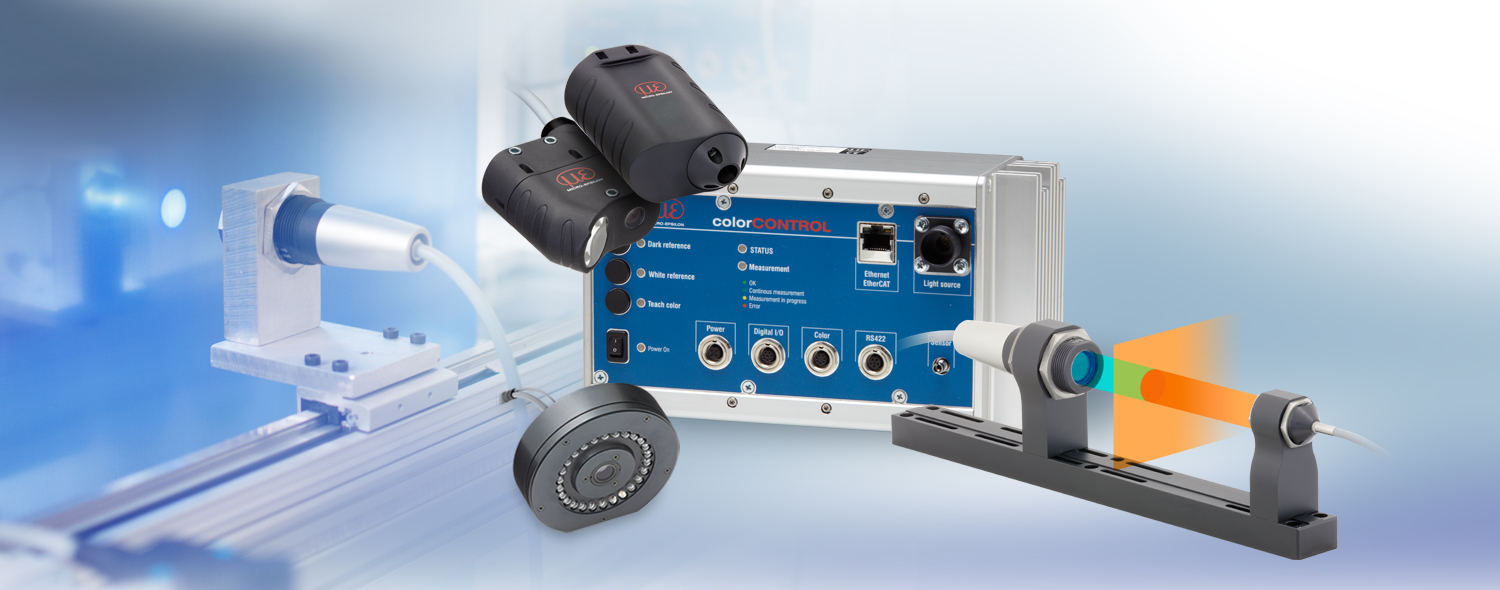

מערכת מדידת צבע לשילוב בתהליכי ייצור colorCONTROL ACS7000
מערכת מדידת הצבע colorCONTROL ACS7000 לא רק משמשת לזיהוי צבעי ייחוס על ידי השוואה, אלא מזהה צבעים ספציפיים בצורה ברורה באמצעות הקואורדינטות שלהם במרחב הצבעים. הודות למהירויות המדידה הגבוהות של המערכת, colorCONTROL ACS7000 מתאימה ליישומים שבהם הצבעים והגוונים חייבים להיבדק תוך כדי תהליך וברמות דיוק גבוהות.
מאפיינים
- מהירות מדידה: 2 קילו -הרץ ביישומים יחודים ניתן לקבל מהירות דגימה דגבוהה יותר.
- מדידות ללא מגע
- דיוק מדידה: ΔE ≤ 0.08 (5 nm)
- מרחב צבעים: XYZ; L*a*b*; L* u* v*
- צבעי ייחוס: למידה של 15 טווחי ספקטרום
- מקור אור מתכוונן: A, C, D65, D50, D75, E, F4, F7, F11
- צופה סטנדרטי: 2°, 10° מתכוונן
- הפעלה באמצעות ממשק אינטרנטי
- Ethernet/EtherCAT, RS 422, דיגיטלי I/O

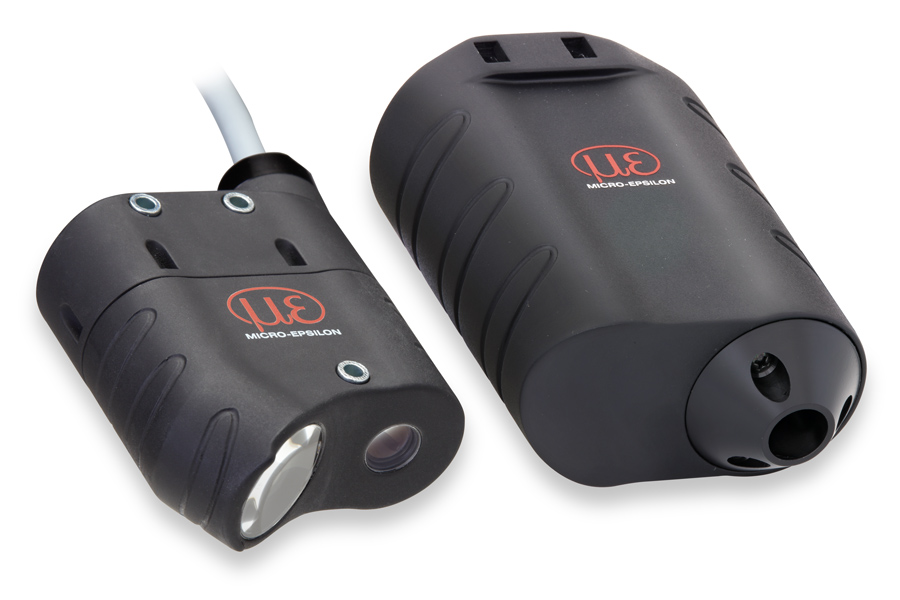

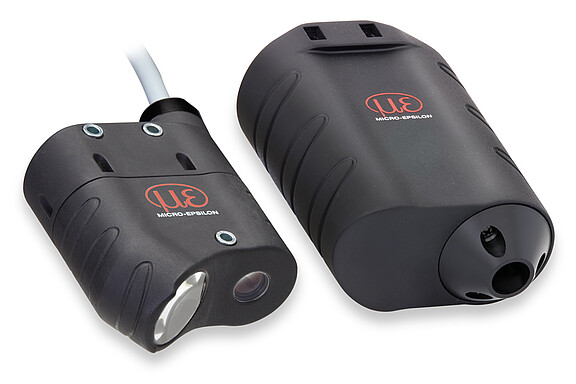

חיישן לזיהוי צבע מדגם ACS1
החיישן הצבע מדגם ACS1 משמש לצורך מדידות כלליות. המשדר והמקלט בתוך החיישן ממוקמים בזווית של 30° / 0° זה ביחס לזה, ויוצרים מרחק עבודה של 50 מ"מ. ניתן להשתמש במתאם האופציונלי כדי להשתמש בחיישן גם במדידות באמצעות מגע.
- מרחק מדידה: 50 מ"מ
- גיאומטריית מדידה: 30°x:0°
- נקודת מדידה: קוטר של 9 מ"מ

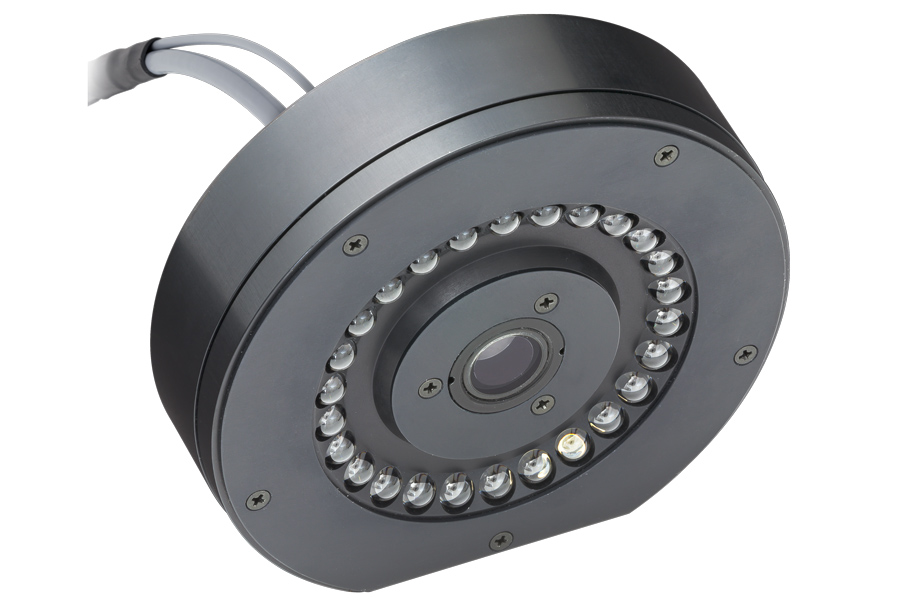

חיישן זיהוי צבע ב- 360 מעלות מדידה ACS2
חיישן זיהוי צבע מדגם ACS2 משמש למדידת צבע על מגוון משטחים: מחוספסים, רפלקטיביים ואף מתכתיים מבריקים. בתוך החיישן מובנים 24 אלמנטי תאורה המסודרים סביב אופטיקת המקלט בחיישן ומבטיחה תאורה קבועה של פני השטח. כתוצאה מכך, המדידה יכולה להתבצע ללא תלות במיקום הזוויתי על פני משטח המטרה. ה- ACS2 זמין בשתי גרסאות עם מרחק מדידה וגודל נקודה שונים.
- מרחק מדידה: 28 מ"מ / 27.5 מ"מ / 28.5 מ"מ
- גיאומטריית מדידה: 45°x:0°
- נקודת מדידה: ø5 / 3x2מ"מ / 9 מ"מ

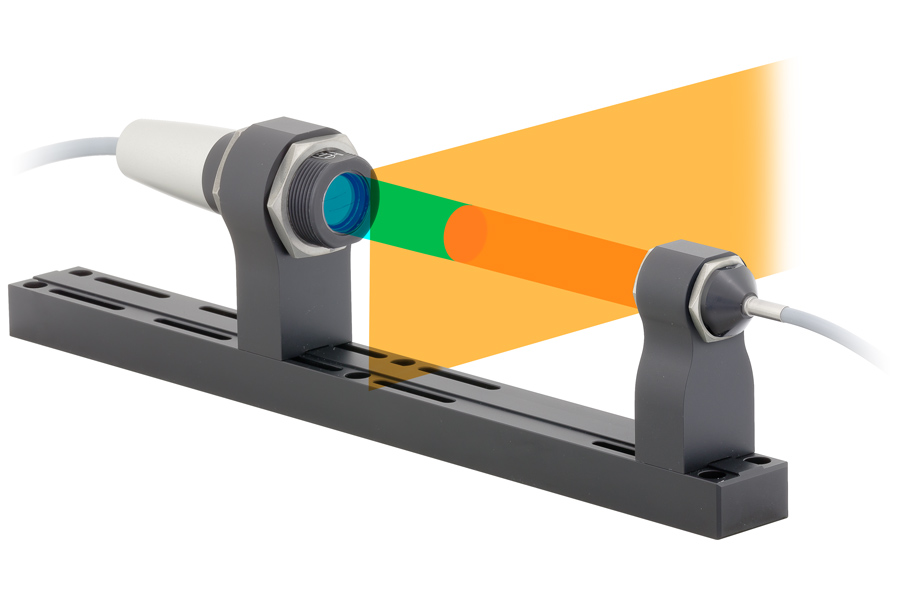

חיישן זיהוי צבע בטכנולוגית העברת אור ACS3
חיישן העברת אור ACS3 משמש גם למדידות של גופים זוהרים וגופים שקופים. מדידת הצבע של גופים זוהרים דורשת אך ורק את יחידת המקלט, בעוד שזיהוי גופים שקופים דורש גם מקלט וגם משדר. ניתן לקבע את יחידת המשדר והמקלט בקלות באמצעות תושבת ההתקנה.
- מרחק מדידה: מקסימום 300 מ"מ
- גיאומטריית מדידה: העברת אור
- נקודת מדידה: ø 5 / ø 9 מ"מ / 3x2 מ"מ (במרחק מדידה עד 200 מ"מ)
