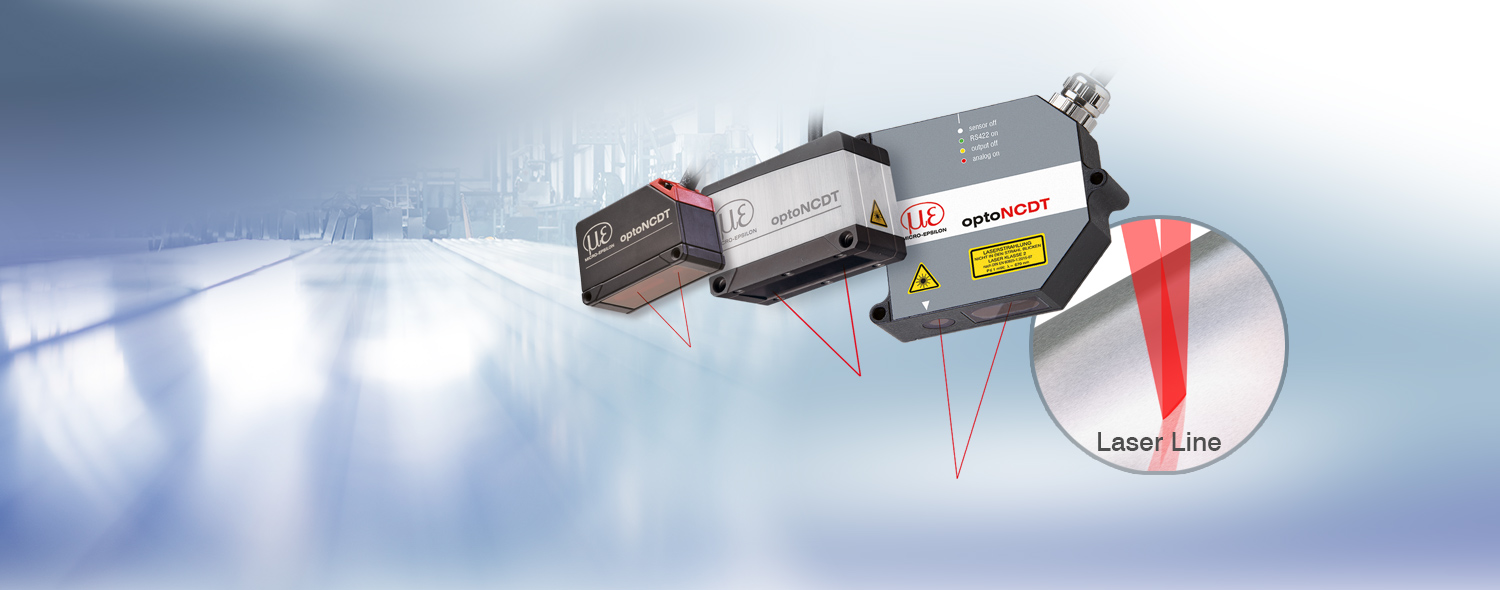

חיישני לייזר למתכות ולמשטחים מחוספסים

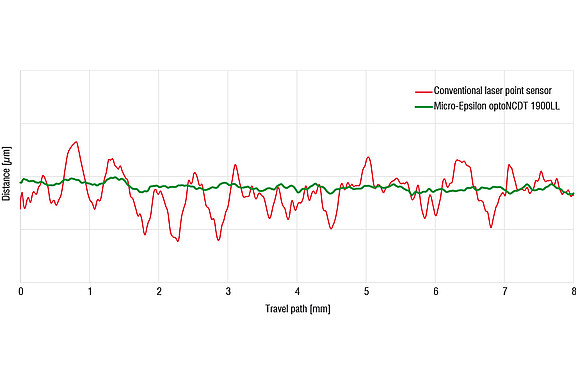

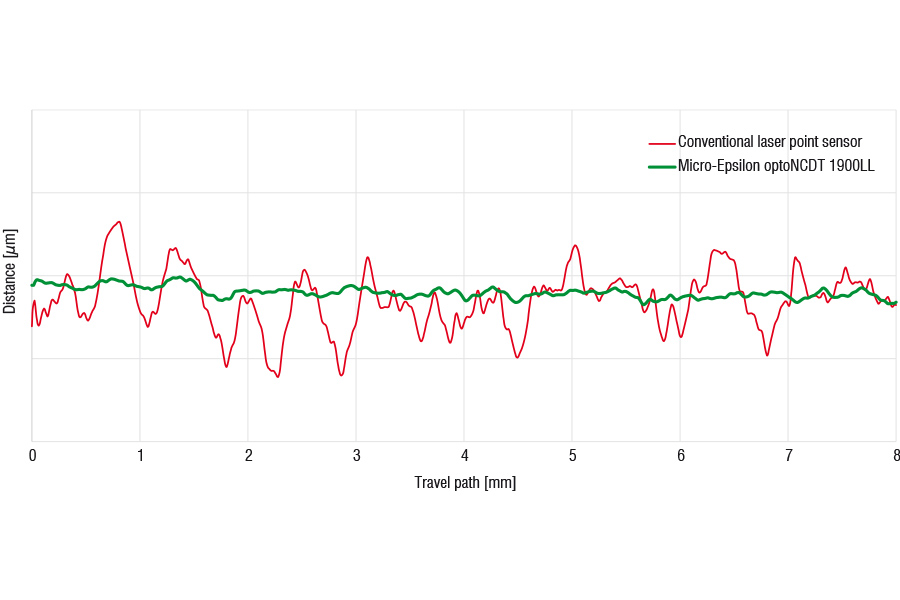

במדידה על מתכות מבריקות או על משטחים מעובדים שסימני עיבוד זעירים קיימים על פני השטח שלהם, היתרון של ליזר קו לעומת לייזר בעל נקודה קטנה. הסיבה לכך היא שהמשטח שעבר עיבוד מיקרוסקופי מדכא השתקפויות הומוגניות, והתוצאה היא אות מדידה רועש או לא יציב.מומלץ להשתמש בחיישני לייזר קו בעלי נקודת לייזר אליפטית ברוחב של מילימטרים ספורים בלבד, בדומה ל"קו לייזר" קצר. הפרעות הנגרמות מחספוס, פגמים, חריצים או חורים על פני השטח מסוננות באמצעות נקודת האור האליפטית בשילוב עם אלגוריתמי תוכנה מיוחדים. יתר על כן, חיישן מסוג זה מתאים למדידות מרחק על משטחים מובנים, כלומר כאשר יש למדוד את המרחק למשטח ולא את המבנה עצמו. נקודת האור האליפטית אינה מושפעת ממבנים בפני השטח ומאפשרת ליצור ערכי מדידה רציפים ויציבים.
מדידות אמינות על משטחים בעלי מבנה ומתכתיים
חיישני הלייזר optoNCDT LL זמינים במספר סדרות עם טווחי מדידה, קצבי מדידה ודיוקים שונים. הם משמשים למדידות מרחק מדויקות על משטחים בעלי תבליטים, כלומר כאשר המרחק אל פני השטח ולא אל המבנה עצמו נדרש להימדד. לקבלת פרטים קטנים ותבליטי משטח, חיישני optoNCDT עם לייזר בצורת נקודה וחיישני הלייזר הכחול הם הבחירה המועדפת.

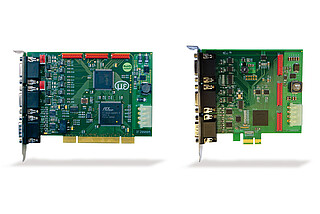

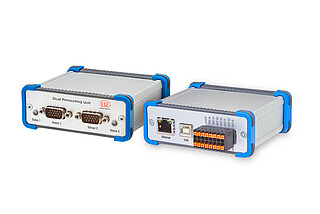

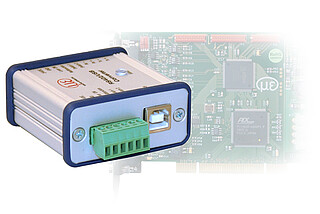

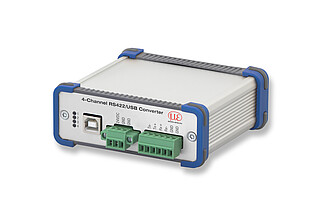

Interface and signal processing units
מאפיינים
-

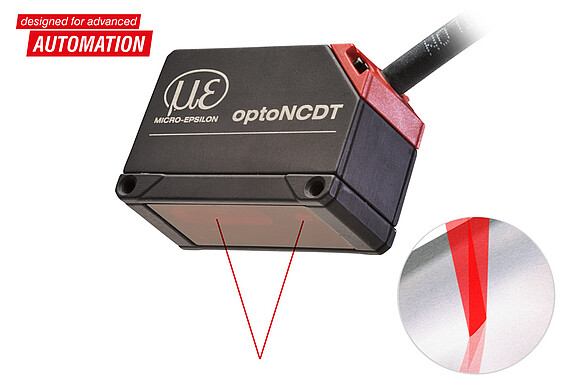

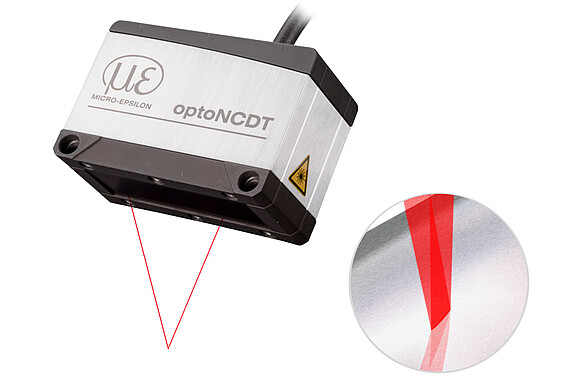

חיישן לייזר עם עדשה מיוחדת עם נקודת אור אובלית (קו לייזר קצר)
-
מדידה מדויקת על משטחי מתכת ומשטחים מובנים
-
פיצוי משטח פעיל עבור משטחים משתנים (ASC)
-
בקר משולב
-
טווח מדידה (מ"מ): 10 | 25 | 50
-
ליניאריות החל מ -8 מיקרומטר
-
קצב מדידה מתכוונן עד 8 קילו הרץ
-
ממשק דיגיטלי (משולב): RS422 (16 סיביות)
-
ממשקים דיגיטליים (חיבור אופציונלי באמצעות מודול ממשק): PROFINET, EtherNet/IP, EtherCAT
-
פלט אנלוגי מדרגי
הורדות
- Data sheet optoNCDT 1900LL (pdf, 2.47 MB)
- Data sheet optoNCDT 1900LL with Industrial Ethernet interface (pdf, 2.78 MB)
- Assembly Instructions optoNCDT 1900 / 1900LL (pdf, 2.27 MB)
- Assembly instructions optoNCDT 1900-Industrial Ethernet (pdf, 1.36 MB)
- Operating Instructions optoNCDT 1900 (pdf, 8.42 MB)
- Operating instructions optoNCDT 1900-EtherCAT (pdf, 5.22 MB)
- Operating instructions optoNCDT 1900 EtherNet/IP (pdf, 5.38 MB)
- Operating instructions optoNCDT 1900 PROFINET (pdf, 5.89 MB)
- Assembly instructions Protective Film optoNCDT 1900 (pdf, 662.70 KB)
- CAD file 3D-model optoNCDT ILD1900 (zip, 19.65 MB)
- Electronic Data Sheet file optoNCDT 1900 (zip, 4.98 KB)
- Firmware update ILD1900 V18.0 (U_18.0-97) (zip, 2.32 MB)
- Firmware update for ILD1900-EtherCAT V1 (U-ECAT_20.02-107) (zip, 2.99 MB)
- ESI Device Description for ILD1900-EtherCAT (zip, 7.70 KB)
- Firmware update for ILD1900-EtherNet/IP V1 (U-ENIP_14.0-14.0-85) (zip, 3.58 MB)
- ESD Device Description for ILD1900-EtherNet/IP (zip, 5.05 KB)
- Firmware update for optoNCDT 1900-PROFINET sensors (zip, 3.61 MB)
- sensorTOOL V2.0 (exe, 17.56 MB)
- MEDAQLib V5.2.0 (zip, 22.65 MB)

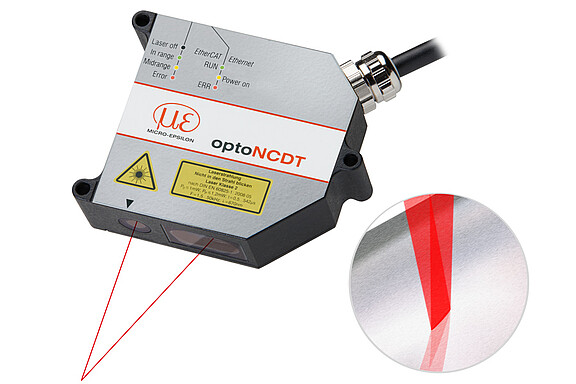

בחיישני לייזר מהסדרה optoNCDT 2300LL נעשה שימוש בקו לייזר קטן מאוד במקום נקודות הלייזר הרגילות. תודות לקו הלייזר, חיישן optoNCDT 2300LL מתאים מאוד גם למדידת מדויקת של מרחק ותזוזה על משטחים מבהיקים, נקבוביים או מחוספסים. תודות לקצב המדידה הגבוה, עד 49 קילוהרץ, החיישן מאפשר שימוש מהימן בתהליכים מהירים. הגדרת הפרמטרים של החיישן מתבצעת באמצעות ממשק אינטרנט דרך ממשק אתרנט. ממשק האינטרנט מאפשר פעולות רבות בקשר לערך המדידה ולעיבוד האות.
מאפיינים
-
טווחי מדידה (מ"מ): 2 | 10 | 20 | 50
-
לינאריות מרבית: 0.6 מיקרומטר
-
רזולוציה מרבית: 0.03 מיקרומטר
-
קצב מדידה מתכוונן עד 49.140 קילו-הרץ
-
ממשקים: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP
-
ואנלוגי באמצעות ממשק C-Box שדרכו ניתן לחבר למחשב בקרה ושימוש בתוכנה היעודת הפועלת על פלטפורמה של WIN 10
-
אופטיקה מיוחדת לקו לייזר קטן
-
מדידות מדויקות על משטחים מתכתיים ומחוספסים
-
מנגנון פיצוי מתקדם לפני שטח בזמן אמת (A-RTSC)
-
בקר מובנה
