מיקרומטר בעל ביצועים גבוהים לדרישות הגבוהות ביותר

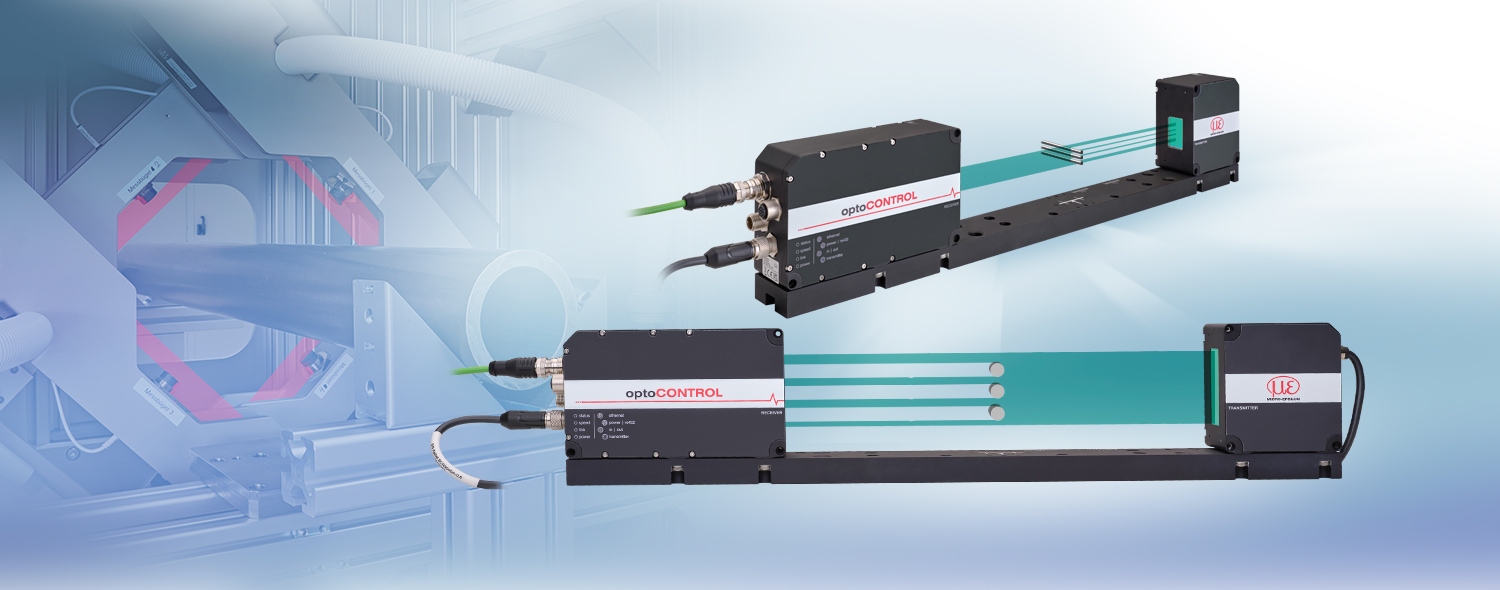

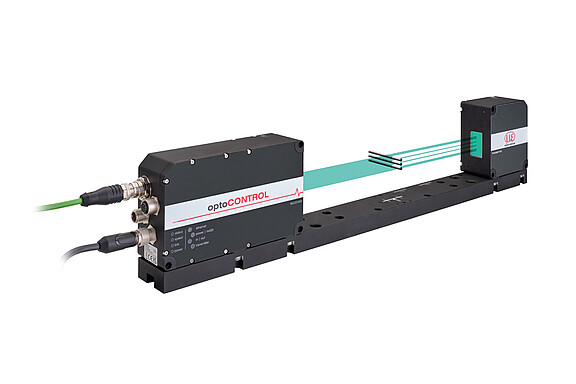

optoCONTROL 2700 הוא מיקרומטר LED קומפקטי למדידה מדויקת של קוטר, מרווח, קצה ומקטע. המיקרומטר מאופיין בדיוק גבוהה עם טווח מדידה של 10 מ"מ. מאחר שהבקר משולב במקלט, עבודת הכבלים וההתקנה מצטמצמות למינימום.

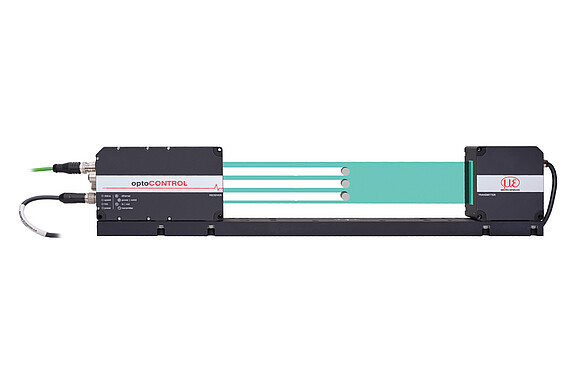

שני דגמים עם טווח מדידה של 10 עד 40 מ"מ מאפשרים שימושים בתחומים חדשים של אוטומציה ובקרת איכות. הודות לתיקון הנטייה האקטיבי, מזוהים גם עצמים המוטים עד 45° בצורה המדויקת ביותר. אפשר להגדיר את התצורה בנוחות דרך ממשק האינטרנט ואפשר להגדיר פרמטרים של אות וידאו, מסנן ומצבי מדידה שונים. במצב הגדרה, ניתן להשתמש בתמונת צל ליישור פשוט של אובייקט המדידה. היחס המצוין בין מחיר לביצועים משלים את חבילת השירות.
מאפיינים
- טווח מדידה: 10 | 40 מ"מ
- רזולוציה תת-מיקרומטרית של 10 ננומטר
- מדידת אוביקטים קטנים מאד החל מגודל של 0.05 מ"מ
- ליניאריות ≤ 0.25 מיקרומטר
- זמן חשיפה: 8.5 מיקרומטר
- תיקון הטיה אקטיבי של אובייקט המדידה בזמן אמת
- מדידת זווית האובייקט למישור XY בקרן האור
- שש הגדרות קבועות מראש למשימות מדידה נפוצות
- ניתן להגדרה דרך ממשק אינטרנט.

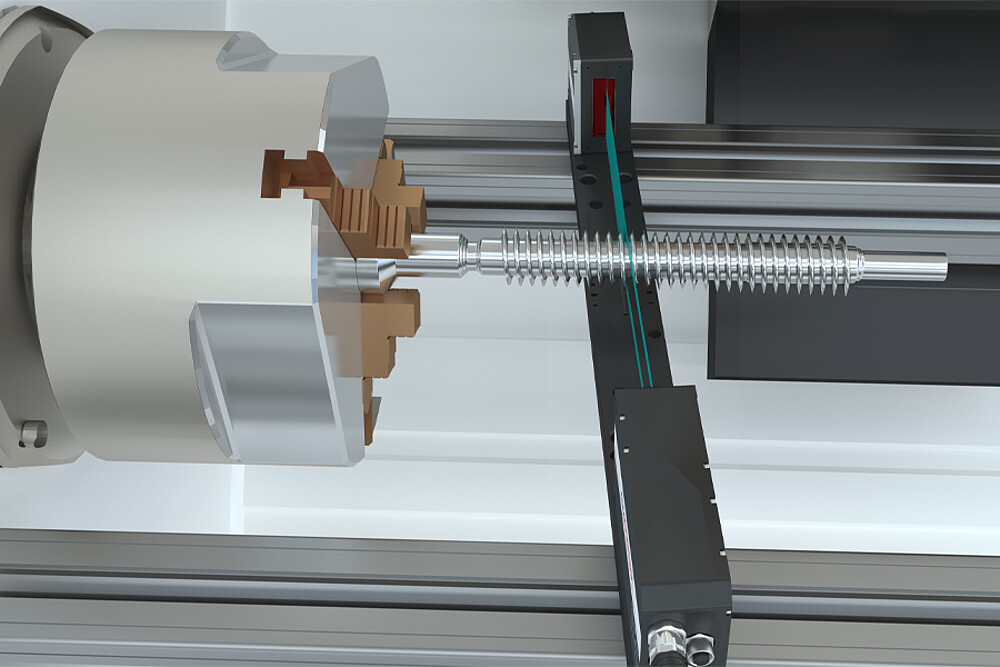

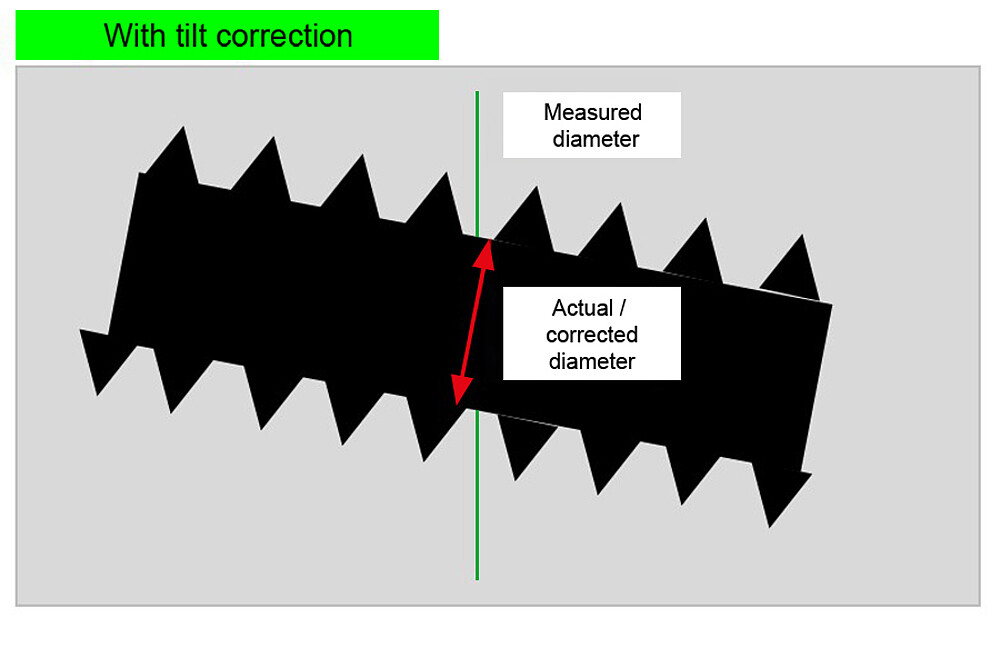

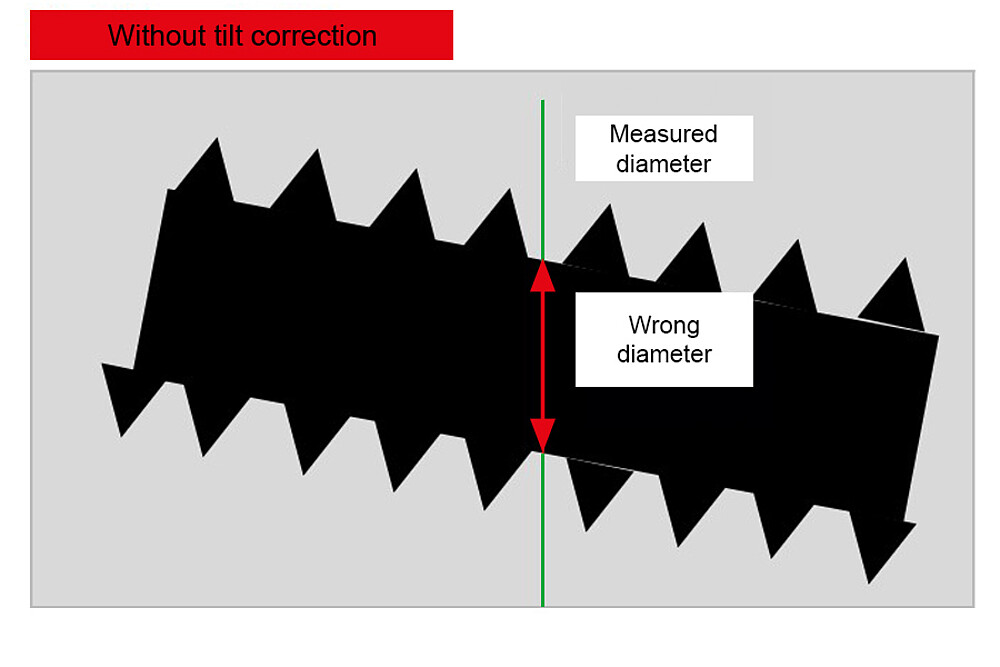

תיקון הטיה אקטיבי של אובייקט המדידה
optoCONTROL 2700 מזהה את היישור המדויק ואת זווית האובייקט הנמדד. הודות להערכה המשולבת, הערך הנמדד מותאם אוטומטית לנטיית האובייקט הנמדד. כתוצאה מכך, מופק ערך המדידה המדויק. תיקון הנטייה זמין עבור תוכניות מדידת הקוטר. ניתן להוציא את התמונה שזוהתה דרך ממשק האינטרנט ולבדוק אותה חזותית.

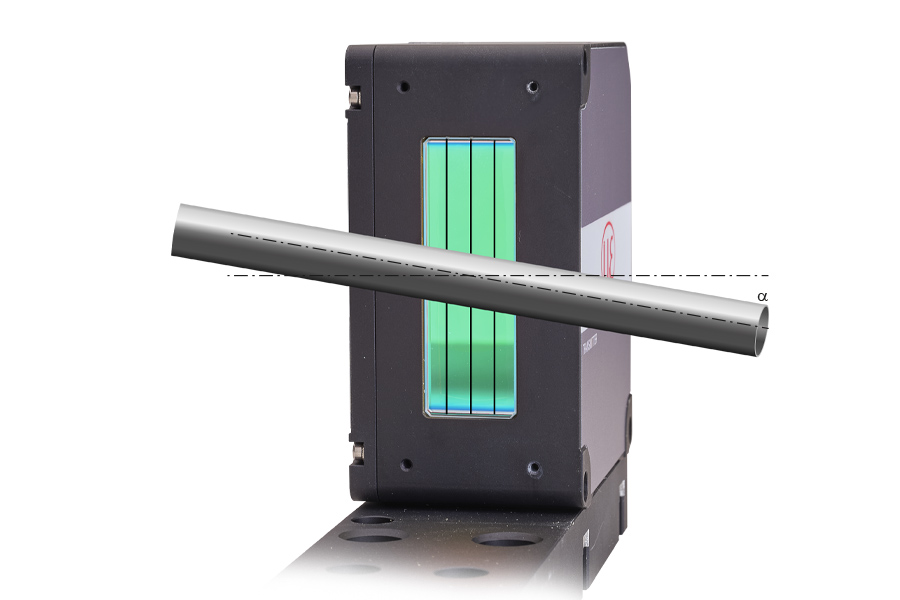

מדידת זווית האובייקט
אם העצמים אינם נמצאים בדיוק בזווית של 90° בטווח המדידה, ה-optoCONTROL 2700 יכול לקבוע ולהפיק במדויק את נטייתם עד 45°.
תפעול פשוט דרך ממשק אינטרנטי והגדרות קבועות מראש ליישומים נפוצים
את כל הגדרות התצורה של optoCONTROL 2700 מבצעים ללא תוכנה נוספת דרך ממשק אינטרנטי נוח וידידותי למשתמש. ניתן לגשת לממשק האינטרנט באמצעות חיבור Ethernet והוא מאפשר הגדרה מהירה וקלה של ערכים, לדוגמה, ממוצע, קצב מדידה או הגדרות קבועות מראש, ומציע אפשרויות פרמטריזציה נרחבות לכל משימת מדידה. בלחיצה אחת בלבד, ההגדרות הקבועות מראש שנשמרו מאפשרות הגדרת פרמטריזציה מהירה וקלה של החיישן, במיוחד עבור משימת המדידה.

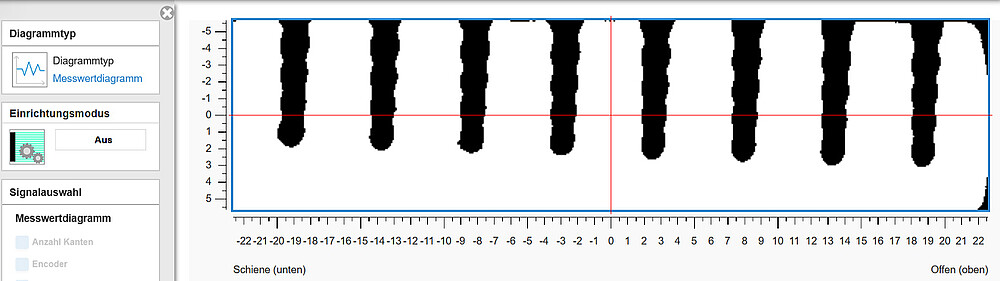

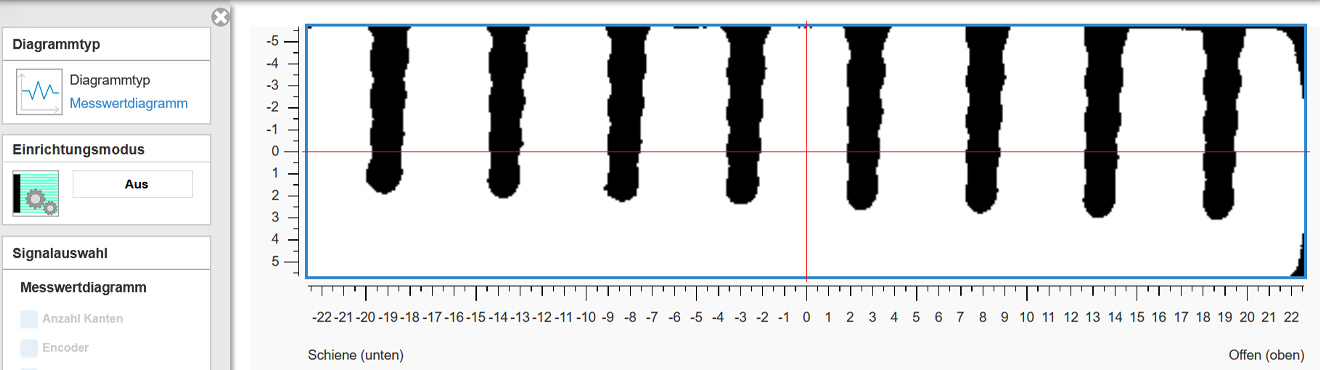

תמונה בשחור-לבן ליישור קל עם אובייקט המדידה
המיקום המדויק של אובייקט המדידה בקרן האור מתבצע במהירות ובקלות הודות למצב ההגדרה. ניתן להגדיר בקלות את אובייקט המדידה באמצעות התמונה המשולבת בשחור לבן. הדבר חוסך למשתמש זמן ומאמץ בעת הגדרה והתאמת המיקום המדויק. אמצע טווח המדידה מוצג בשני הצירים בקו אדום.

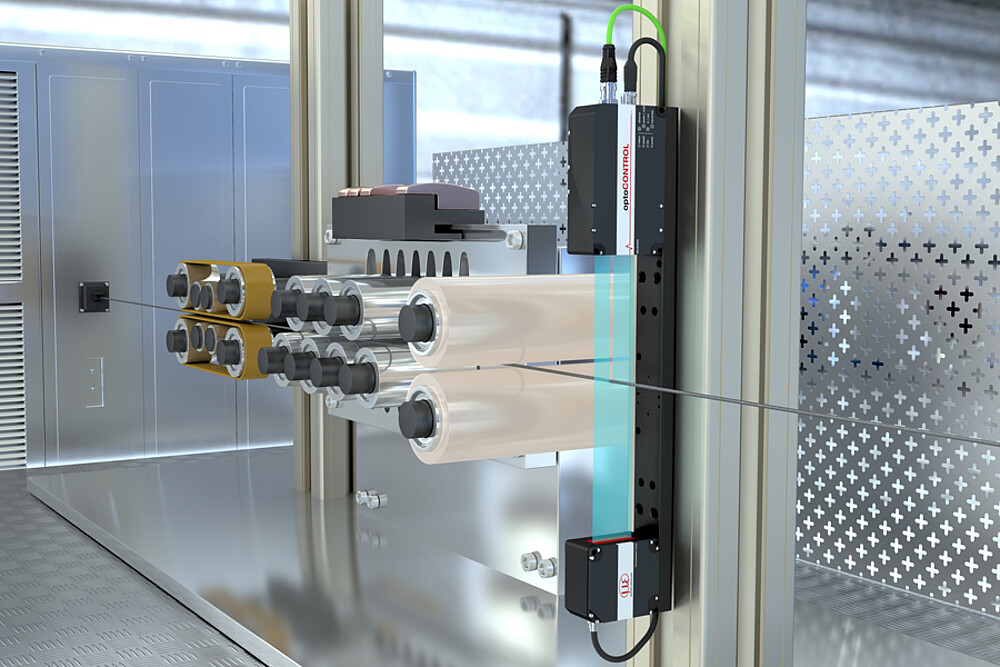

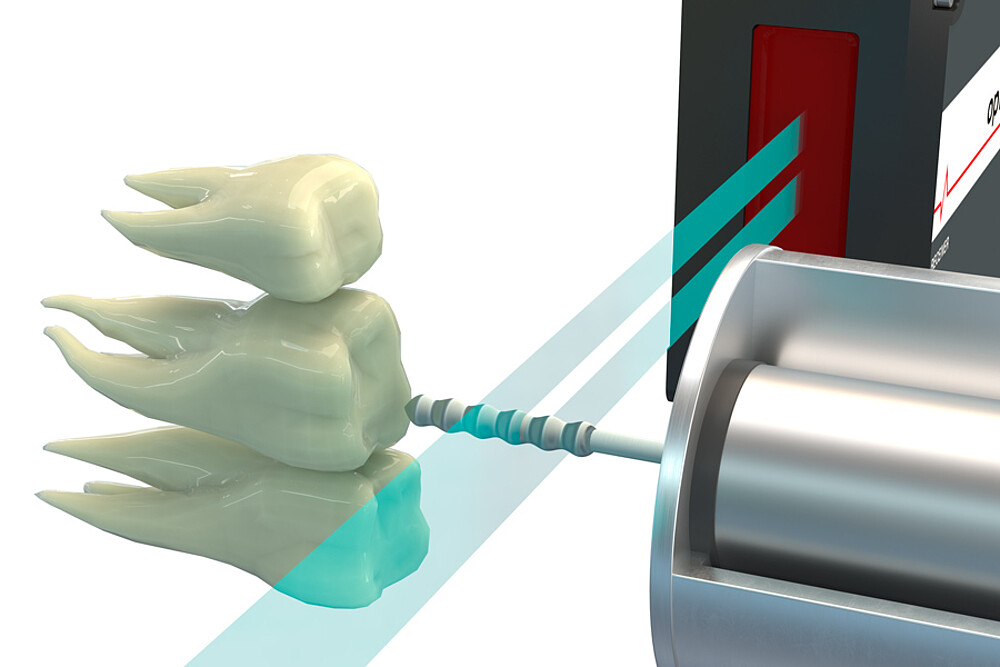

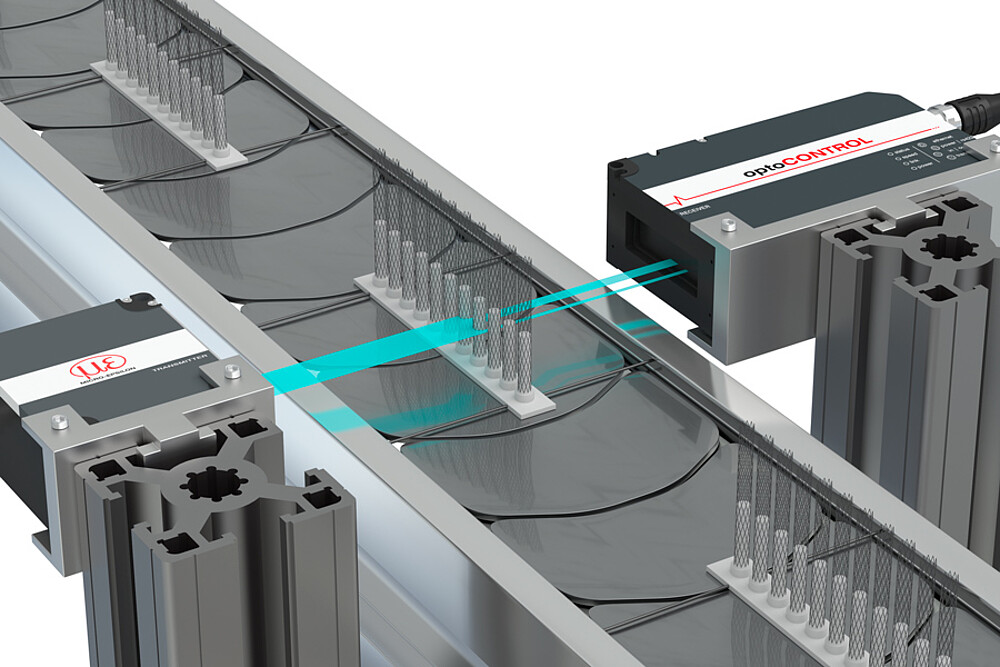

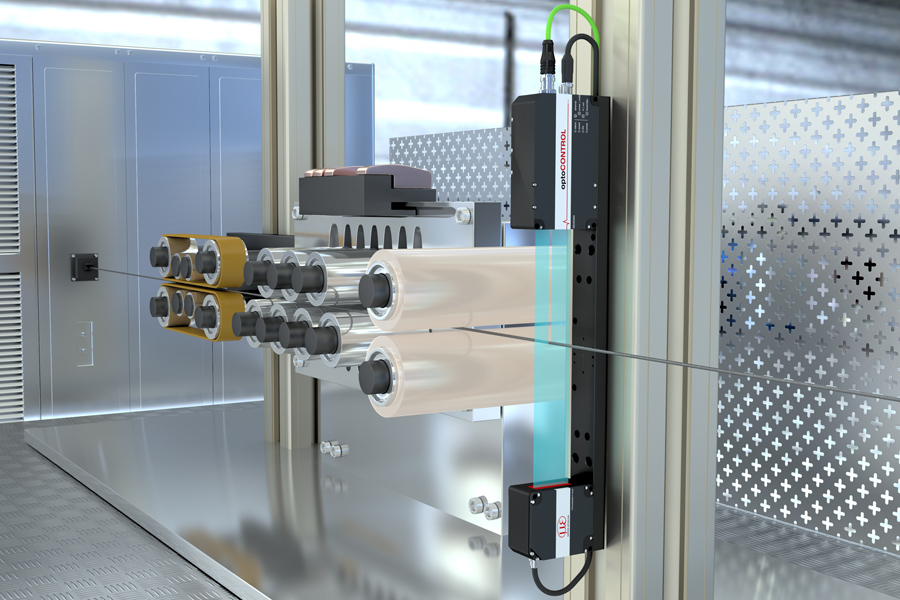

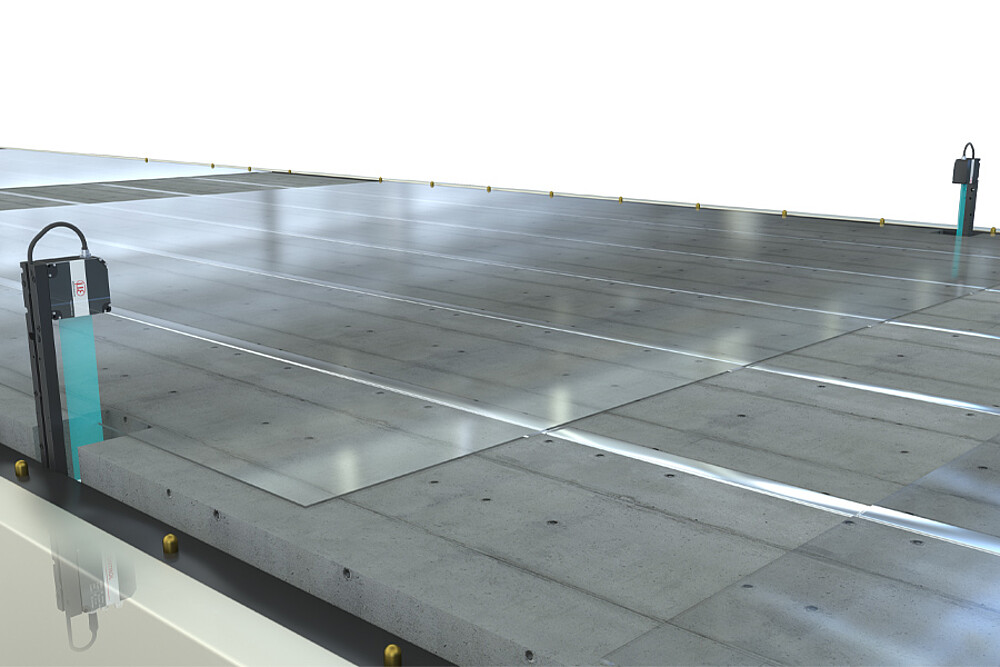

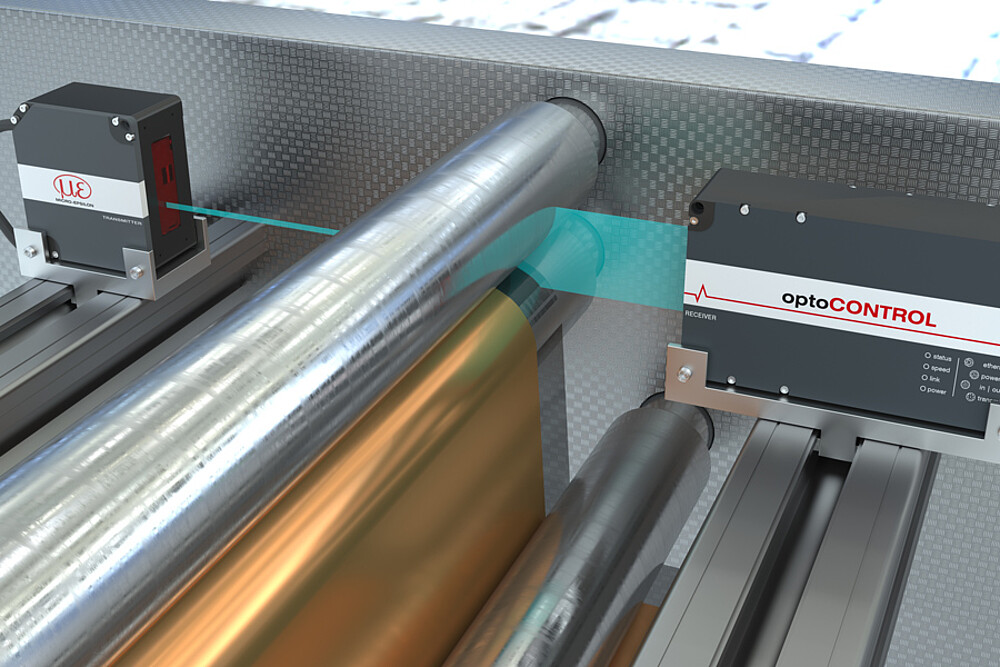

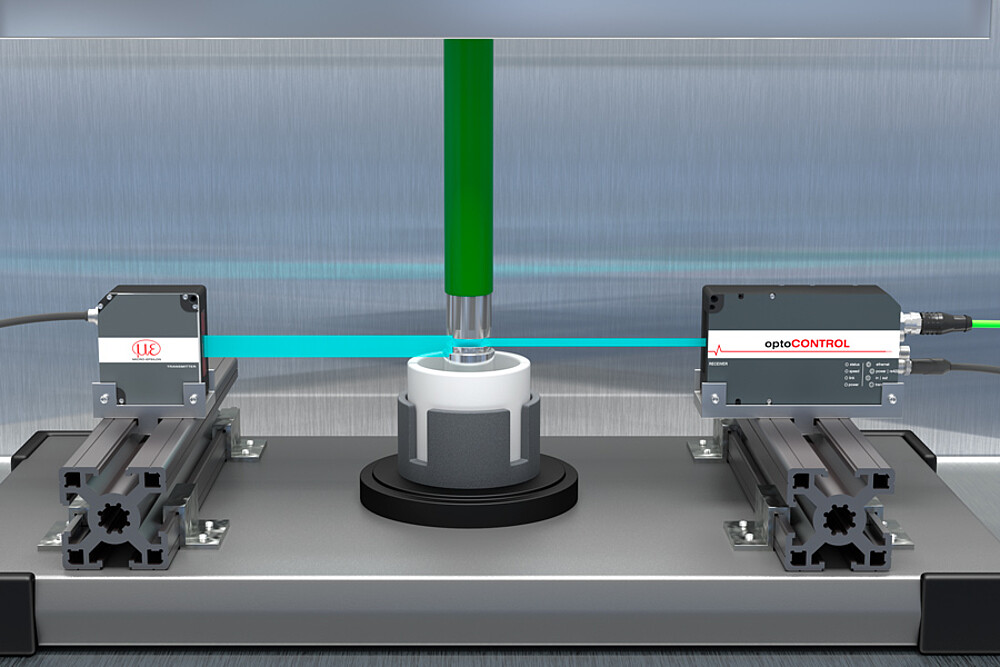

דוגמאות ליישום
ממשקים מודרניים לשילוב במכונות ובמערכות
