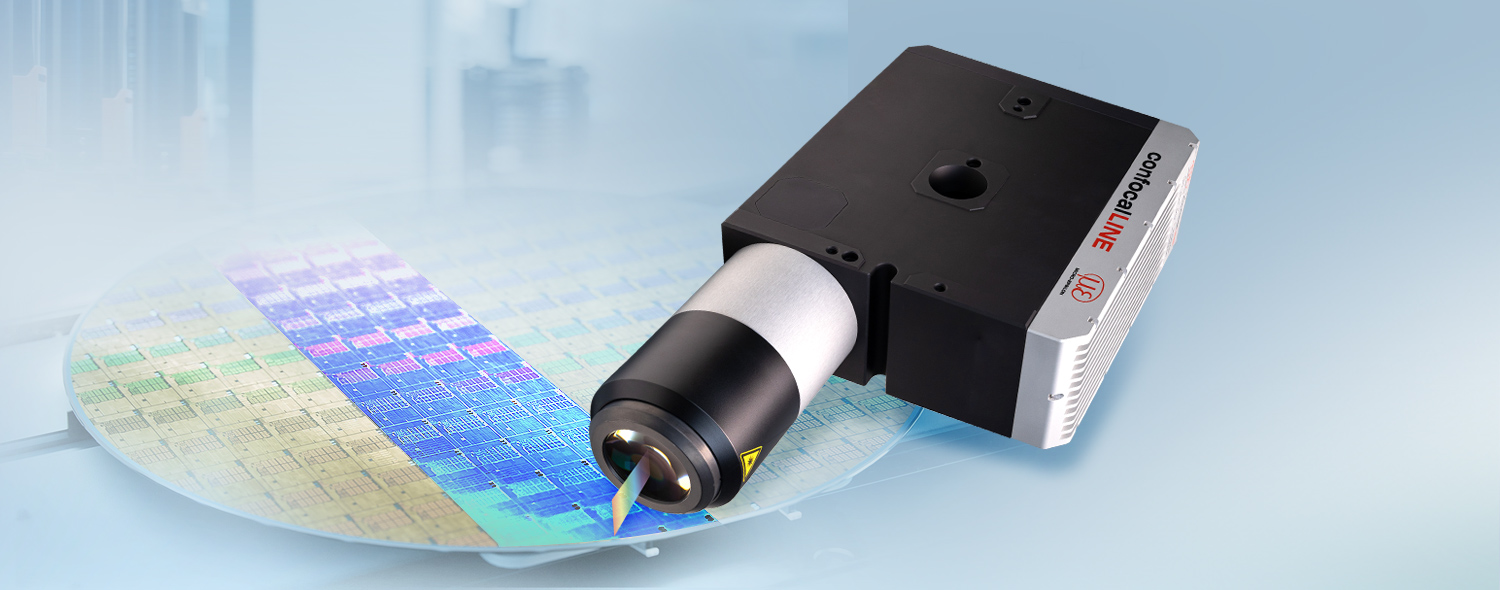

חיישן קו קונפוקלי לסריקות תלת-ממד ברמת דיוק גבוהה ובמהירות גבוהה

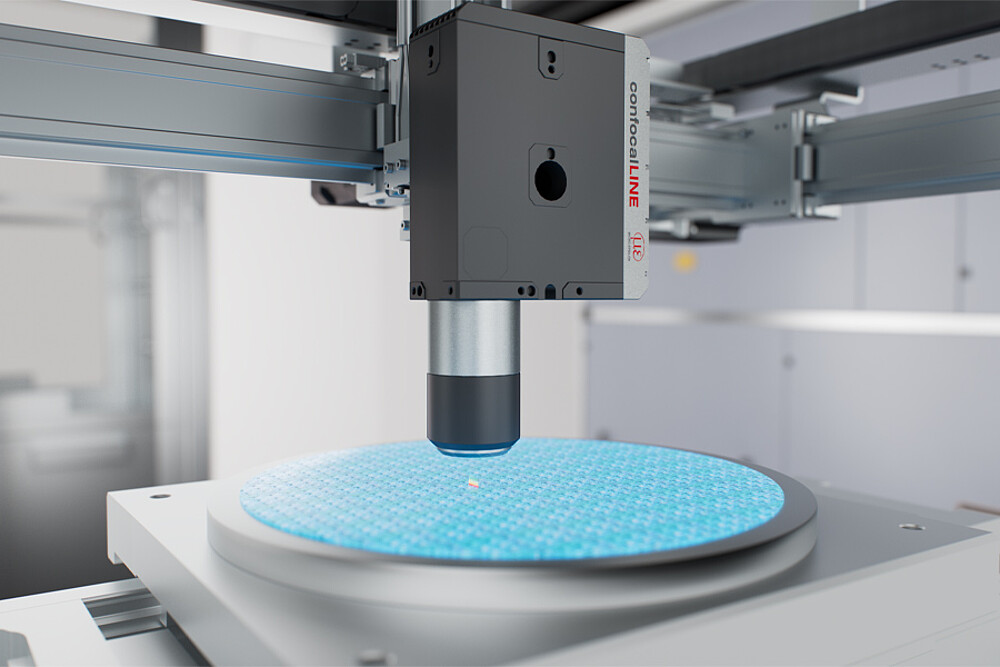

חיישני confocalLINE החדשים מאפשרים סריקות ברמת דיוק גבוהה, עם צפיפות נקודות מרבית ומהירות גבוהה. הם מודדים באופן אמין מגוון רחב של משטחים ומספקים נתוני תלת-ממד מדויקים למשימות מדידה תובעניות בייצור מוליכים למחצה, בייצור אלקטרוניקה ובהנדסת דיוק. הודות להערכת SMART משולבת ולממשקי Fieldbus מודרניים, ניתן לפתור משימות מדידה ובדיקה מורכבות ישירות בחיישן – במהירות, ביציבות וברמת דיוק גבוהה במיוחד.
מאפיינים
- סריקות ברמת דיוק גבוהה עם 2,624 נקודות/פרופיל
- יציבות אות גבוהה מאוד במגוון רחב של משטחים
- דיוק ברמת מיקרומטר לזיהוי אמין של הפרטים העדינים ביותר
- עיצוב חיישן קומפקטי עם עיבוד נתונים משולב
- מדידת פרופיל דו-ממדית ומדידת גאומטריה תלת-ממדית
- פלט ישיר של נתוני מדידה באמצעות Fieldbus ו-Modbus (UDP/TCP)

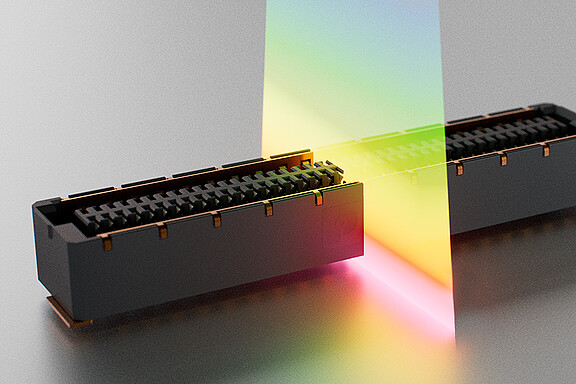

טווח מדידה גדול עם צפיפות נקודות מרבית
סורקי הקווים הכרומטיים הקונפוקליים קולטים פרופילים באורך קו של 7 mm לאורך ציר X. עם 2,624 נקודות מדידה בכל פרופיל, הם מייצרים נתוני פרופיל דו-ממדיים ברזולוציה גבוהה וענני נקודות תלת-ממדיים מדויקים – באופן אמין ובמידה רבה ללא תלות בתכונות פני השטח. קליטה מבוססת קו מאפשרת ליצור סריקות מלאות במהירות גבוהה משמעותית מזו של חיישני נקודה קונבנציונליים.
דיוק מרבי עד לפרטים הקטנים ביותר
ברזולוציה רוחבית של 2.7 µm וברזולוציה של 200 nm בציר Z, confocalLINE מזהה את המבנים והפרשי הגובה העדינים ביותר בדיוק מרבי. הודות לדיוק הגבוה שלו, ניתן לזהות ולהעריך באופן אמין גם את האובייקטים הנמדדים הקטנים ביותר – אידיאלי למשימות מדידה הדורשות את רמת הדיוק הגבוהה ביותר.

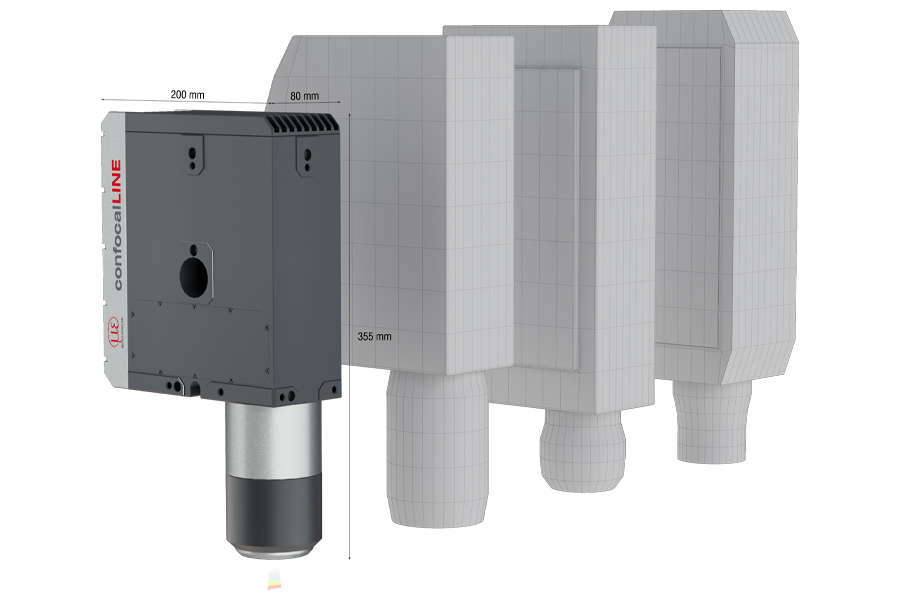

הסורק הקטן ביותר בקטגוריה שלו: עיצוב קומפקטי עם הערכת SMART משולבת
הודות לעיצוב הקומפקטי שלו, ה-confocalLINE CLI8500 מציב סטנדרטים חדשים. מכיוון שהחיישן אינו דורש בקר חיצוני או IPC, ניתן לשלב אותו בקלות גם בחללי התקנה צרים, ללא צורך בארון בקרה. בגרסת ה-SMART, תוכניות המדידה מבוצעות ישירות בחיישן ותוצאות המדידה מועברות ל-PLC.

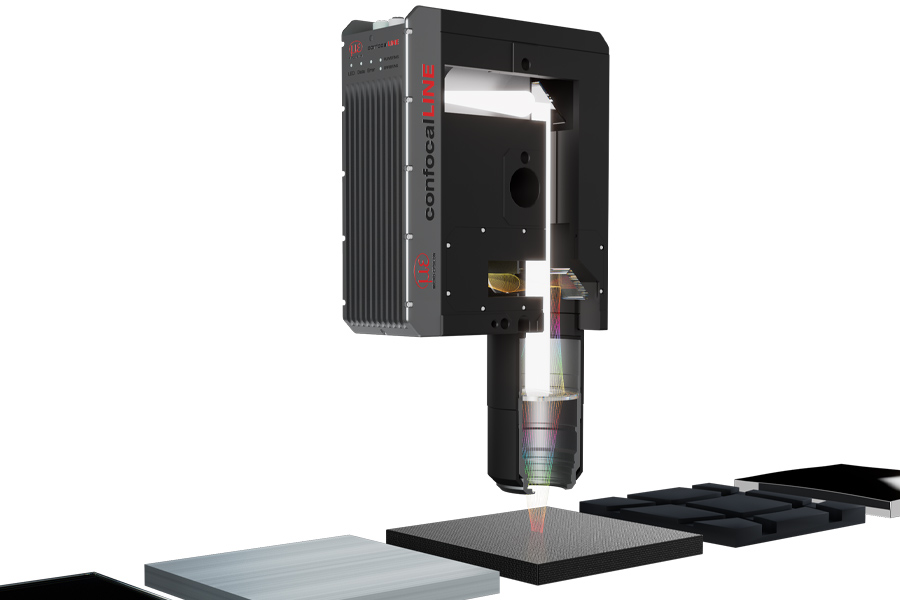

טכנולוגיה חדשנית למדידות ברמת דיוק גבוהה
חיישני confocalLINE משתמשים בעיקרון המדידה הכרומטית הקונפוקלית, שבו אור לבן מפוצל לצבעים הספקטרליים שלו באמצעות אופטיקה מיוחדת ומוקרן על האובייקט הנמדד כקו. כל אורך גל בספקטרום מתאים למרחק מוגדר. על סמך האור המוחזר, החיישן קובע את המרחק אל פני השטח עבור כל נקודת מדידה. 2,624 נקודות המדידה בכל קו יוצרות פרופיל גובה ברזולוציה גבוהה. באמצעות שילוב פרופילים עוקבים, נוצרות ענני נקודות תלת-ממדיים. כך ניתן לזהות טופוגרפיות של פני השטח, קצוות, מדרגות ומרווחים בדיוק ובמהירות מדידה מרביים, וכן להעריך אותם ישירות בחיישן. בחומרים שקופים ושקופים למחצה ניתן לזהות גם ממשקים מרובים ולהשתמש בהם, למשל, לקביעת עובי החומר.
תוכנה עוצמתית להגדרת תצורה ולפתרונות יישום
תוכנת 3DInspect מאפשרת הגדרה פשוטה של פרמטרים ויצירה נוחה של תוכניות מדידה דו-ממדיות ותלת-ממדיות. ממשק המשתמש האינטואיטיבי מאפשר תצורה מהירה ופשוטה של רצפי מדידה. באמצעות ממשק האוטומציה המשולב, תוכניות המדידה שנוצרו נשמרות ישירות על הסורק לצורך פעולה חכמה. כך ניתן לבצע מדידות אוטומטיות ללא יחידות בקרה נוספות.
תצורה פשוטה של החיישן
- יישור וסינון של ענן הנקודות
- זיהוי ובחירה אינטואיטיביים של אזורים רלוונטיים
- Valid3D: ענני נקודות תלת-ממדיים אמיתיים במקום הערכת 2.5D
תוכניות עוצמתיות לפעולה חכמה אוטונומית
- יותר מ-80 תוכניות מדידה לחישוב ערכי המדידה הרצויים
- שילוב של כמה תוכניות למשימות מדידה מורכבות
- העברת תוכניות מדידה לסורק לצורך פעולה חכמה אוטונומית
ממשקים רבים לאינטגרציה פשוטה

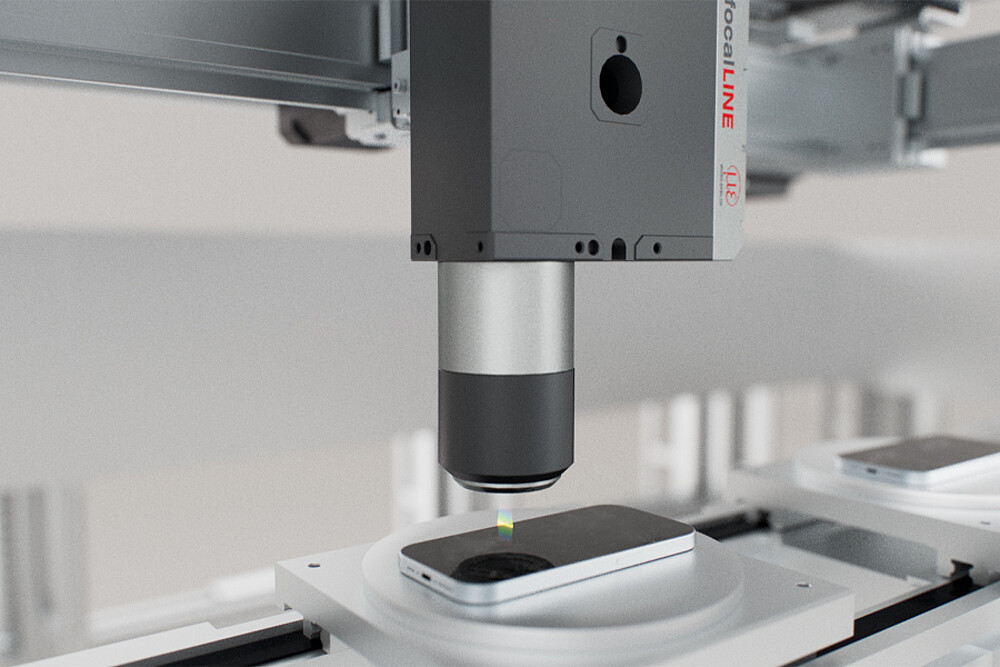

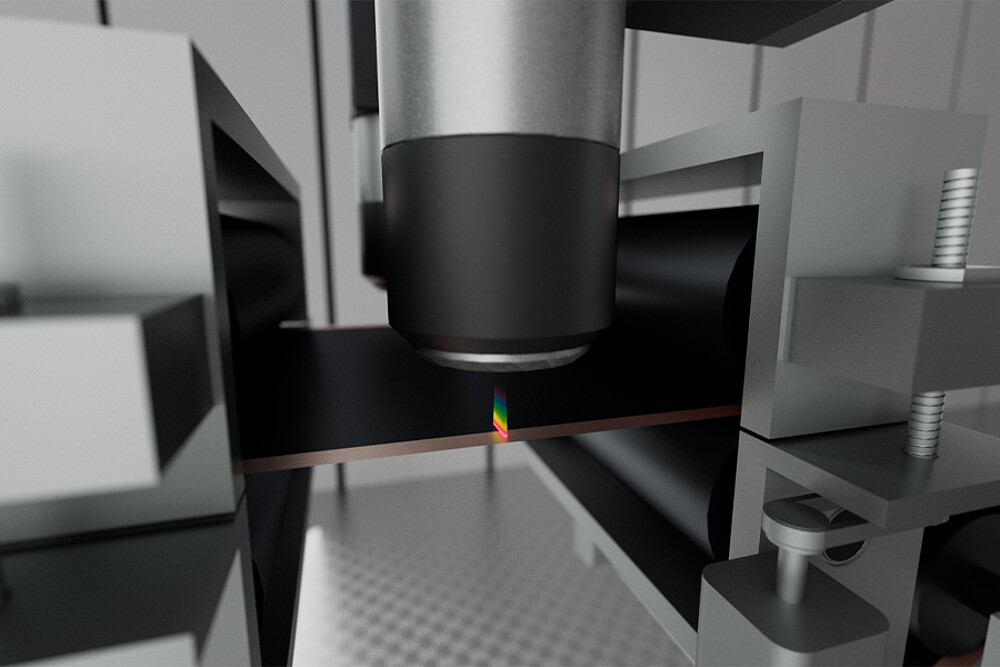

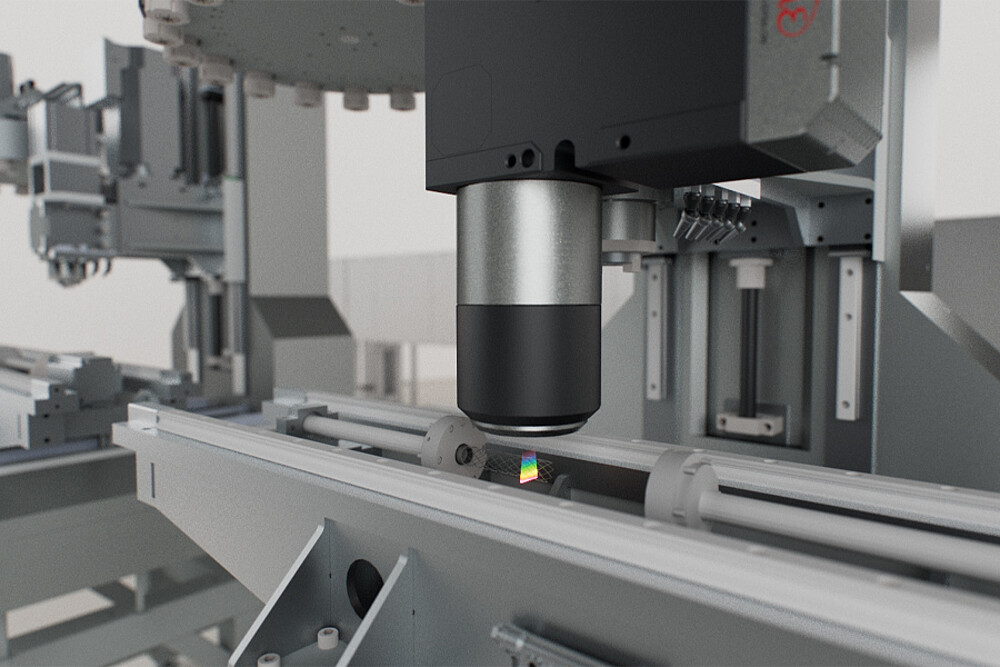

יישומים
