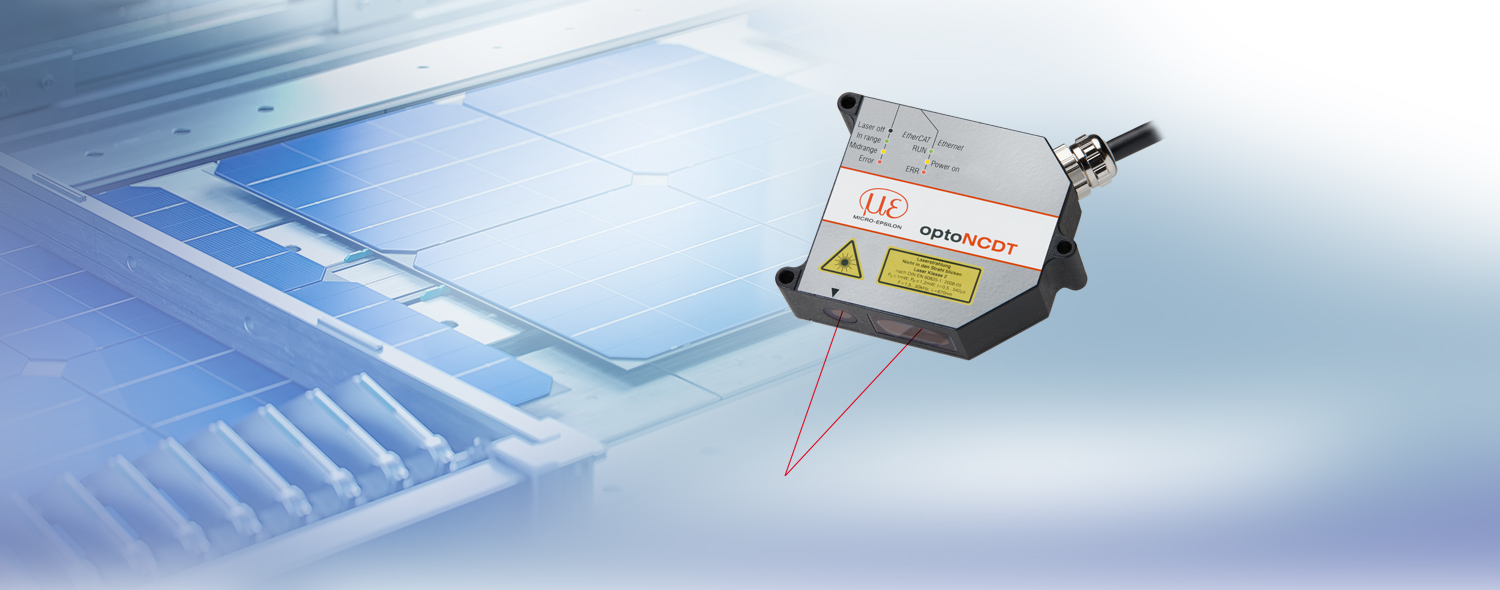

חיישן לייזר דינאמי מאוד 50 קילו-הרץ
OptoNCDT 2300 הוא הדגם החדיש ביותר ברמת דיוק גבוהה מבין סדרת חיישני הטריאנגולציה מבית מיקרו-אפסילון. סדרה חדשה זו מציעה שיעורי מדידה ניתנים לכיוון לעד 49.140 קילו-הרץ, המאפשרים מדידה של עצמים מהירים. יתרון עיקרי ייחודי של חיישן זה הוא שכל הרכיבים האלקטרוניים מוטמעים בחיישן הקומפקטי ולכן ניתן להתקין את החיישן בחללים מצומצמים.
חדש: פלט אנלוגי והערכה דו-ערוצית באמצעות C-BOX/2A
מאפיינים
- טווחי מדידה (מ"מ): 2 | 5 | 10 | 20 | 50 | 100 | 200 | 300
- לינאריות מרבית: 0.6 מיקרומטר
- רזולוציה מרבית: 0.03 מיקרומטר
- קצב מדידה מתכוונן עד 49.140 קילו-הרץ
- בקר מובנה
- יציאות: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP
- פלט אנלוגי באמצעות C-Box
- תכונת פיצוי RTSC מתקדמת מאפשרת הסתגלות מהירה למשטחים משתנים במהירות
- כיול מיוחד על פי תקן DIN 32877

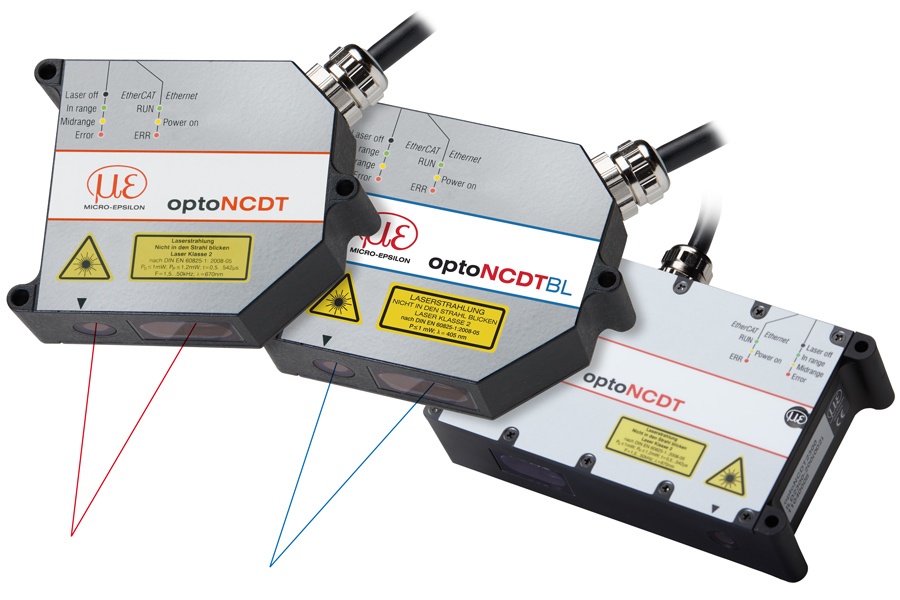

גמישות יישומית
חיישן optoNCDT 2300 ניתן להפעלה במספר מצבי מדידה: במצב סטנדרטי למדידת תזוזה של חומרים משתקפים בפיזור או במצב תיאום מיוחד למדידת משטחים משתקפים ישירות. יתר על כן, חיישן הטריאנגולציה לייזר ניתן לשימוש במדידת עובי חד-צדדית של חומרים שקופים (הערכה מרובת שיאים). משום כך, התוכנה מספקת מסד נתוני חומרים מקיף הניתן לעריכה ולהרחבה.
תכונת פיצוי מתקדם של פני השטח בזמן אמת (A-RTSC) היא פיתוח נוסף של טכנולוגיית RTSC ומשפרת את יכולת הפיצוי של פני השטח. פירוש הדבר הוא שהחיישן לא מושפע מהשתקפויות פני השטח המשתנות במהירות ומספק תוצאות מדידה יציבות.
דגמים אחרים מסדרת optoNCDT 2300:

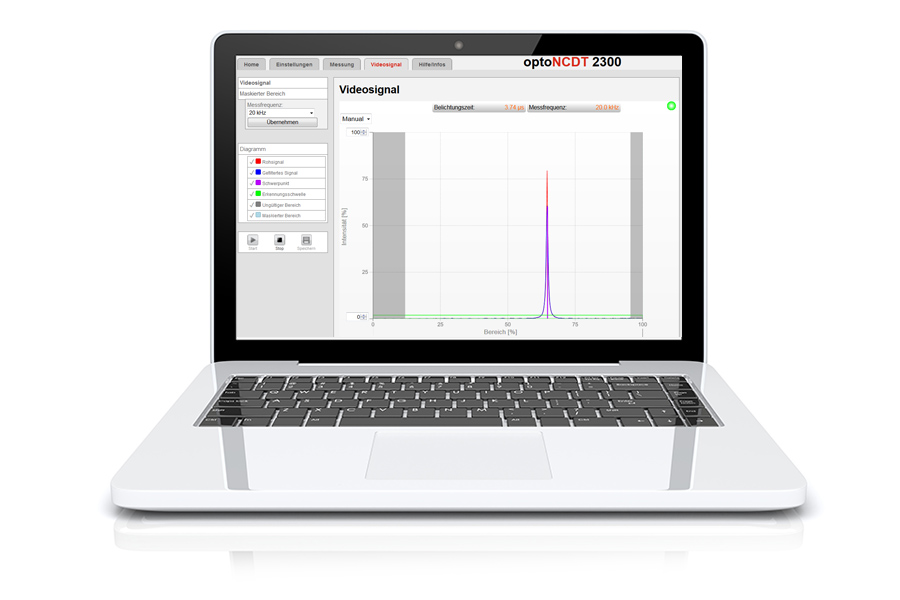

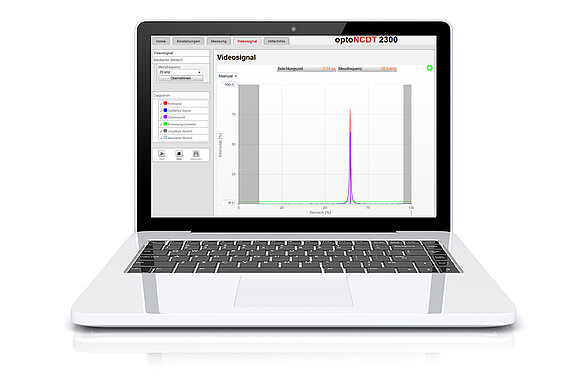

קלות שימוש ייחודית
כל חיישני הלייזר optoNCDT 2300 מופעלים באמצעות ממשק אינטרנט אינטואיטיבי. ניתן לגשת לממשק אינטרנט זה באמצעות אתרנט, תכונה המאפשרת למשתמש לבצע הגדרות לעיבוד ערכים ואותות מדודים, כמו בחירת שיא, סינון ומיסוך אות הווידיאו.
ביצועים גבוהים ביותר בטריאנגולציית לייזר
OptoNCDT 2300 הוא הגרסה בעלת הביצועים הגבוהים של חיישני הטריאנגולציה לייזר מבית מיקרו-אפסילון, עם שיעור מדידה ניתן לכיוונון של עד 49.14 קילוהרץ. OptoNCDT 2300 משמש ליישומים במהירות גבוהה כגון ניטור רעידות או מדידות על משטחים בעייתיים. הרזולוציה הגבוהה שלהם מאפשרת דיוק מדידה תת-מיקרומטרי.
