interferoMETER IMS5400-TH

מדידות בעובי דיוק גבוה של הזכוכית הדקה ביותר והפילמים

אינטרפרומטר אור לבן למדידת עובי יציב בדיוק תת-מיקרון

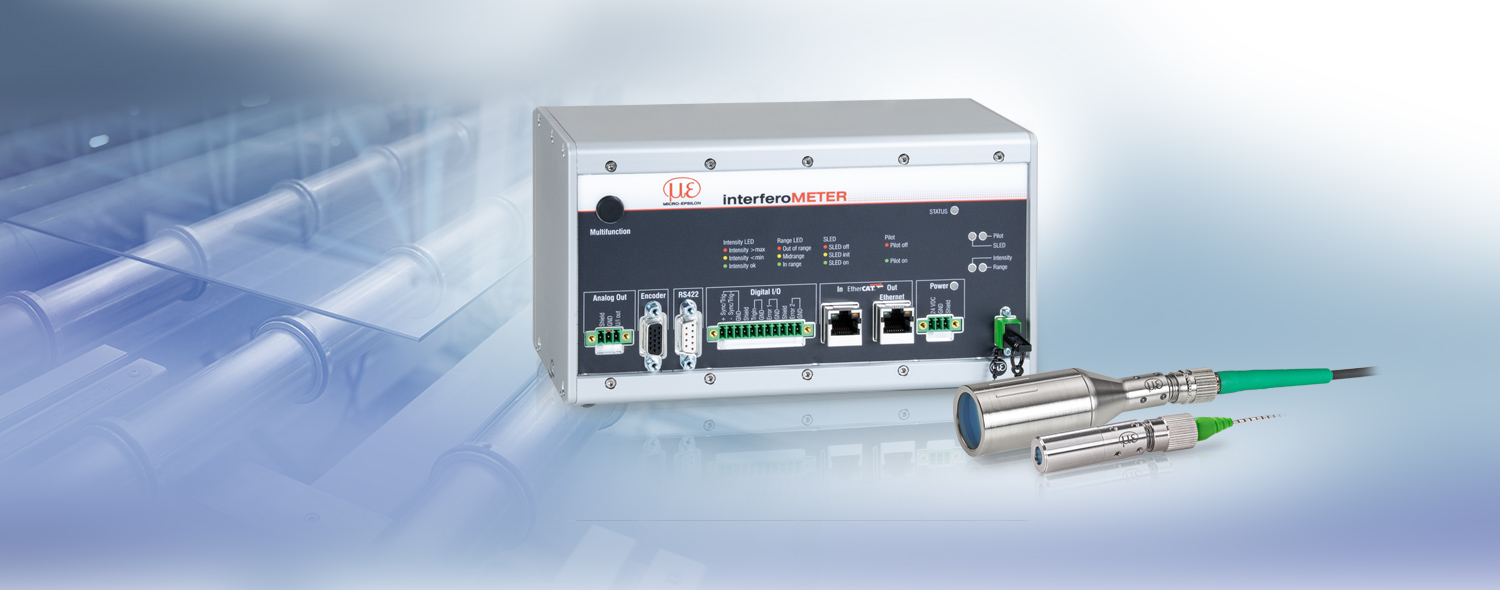

אינטרפרומטר אור לבן החדש IMS5400-TH פותח פרספקטיבות חדשות במדידות עובי תעשייתי. הבקר מציע תכונת הערכה חכמה ומאפשר מדידת עובי של עצמים שקופים בדיוק גבוה ביותר.

logo

מאפיינים

  1. מדידות עובי בדיוק ננומטרי גם עם מרחקים משתנים ומטרות רוטטות
  2. מדידה יציבה ממרחק גדול, אפילו של מטרות מצופות נגד השתקפות
  3. חיישנים ממוטבים לתעשייה עם מארז מתכת קשיח וכבלים גמישים
  4. קצב מדידה של עד 6 קילוהרץ למדידות במהירות גבוהה
  5. הגדרה קלה דרך ממשק אינטרנט
[]
צור קשר
Maoz Kain
ליצירת קשר
Your request for: {product}
* שדות חובה
אנו מתייחסים למידע בחסיון רב. אנא קרא את הצהרת הפרטיות שלנו (באנגלית).
טווחי מדידת עובי מדידת מרווח אוויר (עם מקדם שבירה ~ 1) 50 מיקרון עד 2.1 מ"מ מדידת עובי זכוכית (עם מקדם שבירה ~ 1.5) 35 מיקרון עד 1.4 מ"מ

מדידת עובי יציבה עם מרחקי מדידה משתנים

אינטרפרומטר אור לבן IMS5400-TH משמש למדידות עובי מדויקות ביותר ממרחק גדול יחסית. יתרון מכריע כאן הוא המדידה הבלתי תלויה במרחק, שבה ערך עובי בדיוק ננומטרי מושג גם בחפצים נעים. טווח מדידת העובי הגדול מאפשר מדידה של שכבות דקות, זכוכית שטוחה וקרומים. מכיוון שאינטרפרומטר אור לבן עובד עם SLED בתחום האינפרא אדום הקרוב, מדידת עובי של זכוכית מצופה נגד השתקפות גם אפשרית.

logo

מדידת עובי רב-שכבתית

עם וריאנט בקר מרובה פיקים (multi-peak), ניתן להעריך מספר אותות לפיקים בו זמנית. הדבר מאפשר מדידת עובי רב שכבתי של חפצים שקופים וזכוכית למינציה. הבקר פולט את ערכי העובי ביציבות הגבוהה ביותר ללא קשר למיקומם.

אידיאלי לסביבות תעשייתיות

חיישנים קשיחים ובקר במארז מתכת הופכים את המערכת למתאימה באופן אידיאלי להטמעה בקווי ייצור. הבקר יכול להיות מותקן בארון הבקרה דרך התקנה על מסילת DIN ומספק תוצאות מדידה יציבות מאוד עקב פיצוי טמפרטורה אקטיבי וקירור פסיבי. חיישנים קומפקטיים אלה חסכוניים מאוד במקום ויש להם כבלי סיבים אופטיים גמישים ביותר. אורכי כבל עד 10 מ' מאפשרים הפרדה מרחבית של חיישן ובקר. ניתן ליישר את החיישן בקלות ובמהירות באמצעות כוונת לייזר משולב. הרצה וקביעת פרמטרים בנוחות דרך ממשק אינטרנט ואינו דורש התקנת תוכנה כלשהי.

מודלים רבים למשימות מדידה תובעניות

Model Measuring range /
Start of measuring range
Linearity Number of measurable layers Fields of application
IMS5400-TH45 0.035 ... 1.5 mm (for BK7, n=1.5) /
approx. 41.5 mm with an operating range of approx. 7 mm
±100 nm 1 layer Industrial inline thickness measurement
e.g. in flat glass production of single-layer glass
IMS5400-TH45/VAC Inline thickness measurements in clean room environments and vacuum e.g. in display production for gap measurement in vacuum
IMS5400MP-TH45 ±100 nm Up to 5 layers Industrial inline multi-layer measurement
e.g. in flat glass production of multi-layer glasses
IMS5400MP-TH45/VAC Inline multi-layer measurements in clean room environments e.g. in display production for multi-layer measurement in vacuum
IMS5400-TH70 0.035 ... 1.5 mm (for BK7, n=1.5) /
approx. 68 mm with an operating range of approx. 4.2 mm
±200 nm 1 layer Industrial inline thickness measurement e.g. in film production of single-layer films
IMS5400MP-TH70 ±200 nm Up to 5 layers Industrial inline multi-layer measurement
e.g. in film production of multi-layer films

Interface and signal processing units

ממשקים מודרניים להטמעה במכונות ומערכות

הבקר מציע ממשקים מוטמעים כגון Ethernet, EtherCat ו- RS422, וכן חיבורי מקודדים נוספים, יציאות אנלוגיות, כניסות סנכרון ו- I/Os דיגיטליים. זה מאפשר לאינטרפרומטר להיות משולב לתוך כל מערכות הבקרה ותוכניות הייצור.
