מוצרים חדשים

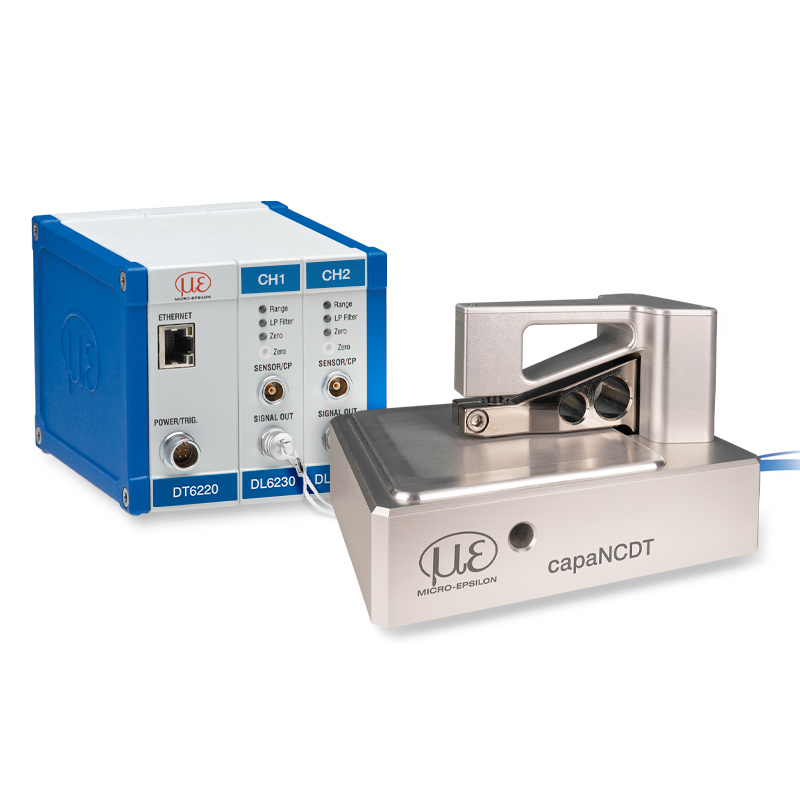

המערכת הקיבולית TFG6220 מודדת את העובי הסרטים המוליכים חשמלית, לדוגמה סרטי סוללות, בדיוק מירבי. התקן ואקום שואב את האובייקט הנמדד, מחליק אותו ובכך מבטיח תמיכה אופטימלית ונטולת קמטים. כך ניתן לבצע את המדידה בדיוק האפשרי הגדול ביותר. המערכת משמשת לבדיקת איכות בצורה של דגימות אקראיות לא מקוונות. ה-TFG6220 מורכב מראש, מוכן לפעולה ומאפשר התחלה מהירה.

האינטרפרומטר אור לבן החדש IMS5600-DS משמש למדידות מרחק בדיוק הגבוה ביותר. הבקר מציע כיול מיוחד עם הערכה חכמה ומאפשר מדידות מוחלטות עם רזולוציה תת-ננומטרית. האינטרפרומטר משמש למשימות מדידה עם דרישות הדיוק הגבוהות ביותר, למשל, בייצור אלקטרוניקה ומוליכים למחצה.

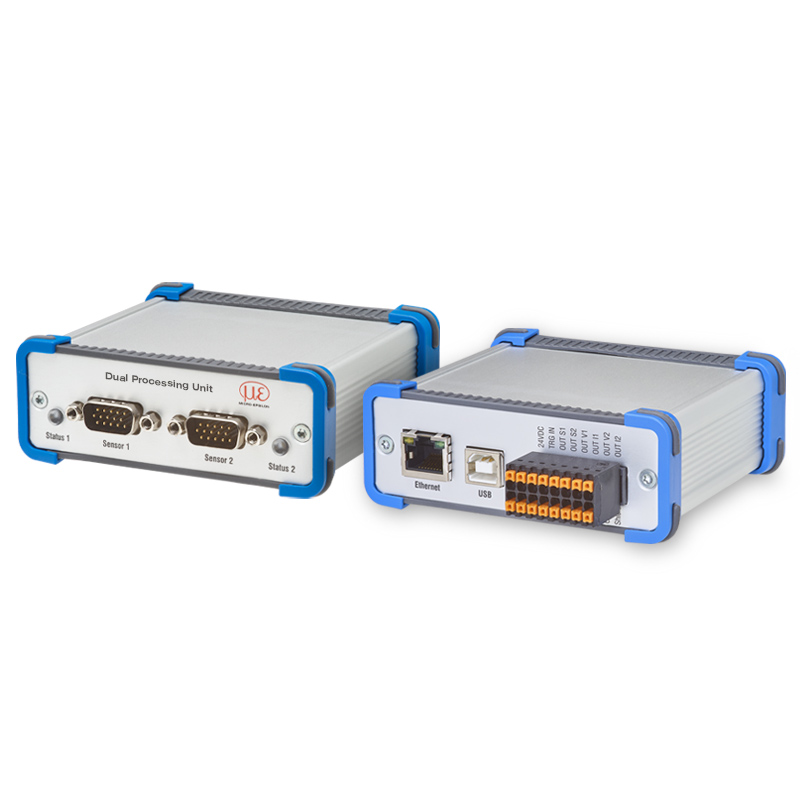

יחידת העיבוד הכפולה (DPU) היא מודול ממשק המאפשר רישום וחישוב סינכרוני של שני ערכי חיישן והיא יכולה לשמש גם להמרה דיגיטלית/אנלוגית. ניתן להחליף את הכניסות במודול באמצעות תוכנה (מקודד או כניסת RS422). תוכניות לבחירה מאפשרות חישוב אוטומטי של עובי, קוטר, גובה מדרגה או שיפוע, ריכוזיות וסגלגלות. פלט הנתונים יכול להיות דיגיטלי או אנלוגי עם עד 100 קה"צ. בנוסף, זמינות גם כניסות אותות ויציאות מיתוג.

בממשק האינטרנטי הידידותי למשתמש, ניתן לבחור את החישובים הרצויים ולבצע הגדרות רבות אחרות. ה-DPU תואם כלפי מטה ל-C-Box/2A.

מאפיינים

  • 2x כניסות RS422 של 100 קה"צ כל אחת (חיישן או מקודד)
  • 2x כניסות מיתוג לטריגר או מאסטר (HTL/TTL)
  • 2x יציאות אנלוגיות עם טווח פלט ניתן להתאמה (זרם: 4-20 מיליאמפר; מתח: 0-5 ווולט, 0-10 וולט, ±5 וולט, ±10 וולט)
  • 2x יציאות מיתוג דיגיטליות (HTL)
  • 1x (TCP/UDP)Ethernet (TCP/UDP)
  • ממשק USB לפלט נתונים והגדרות פרמטרים
  • זיהוי חיישן אוטומטי
  • יציאת נתונים במקביל על 3 ממשקי פלט
  • פונקציות סטטיסטיות
  • ליניאריזציה של 2 נקודות
  • ממוצע מדידה דו-שלבי

חיישנים תואמים

  • optoNCDT: ILD1420, ILD1900, ILD2300
  • optoCONTROL: ODC2520
  • confocalDT: IFD241x, IFC2411, IFC242x, IFC2465, IFC2466

optoCONTROL 2700 הוא מיקרומטר LED קומפקטי למדידה מדויקת של קוטר, מרווח, קצה ומקטע. המיקרומטר מאופיין בדיוק גבוהה עם טווח מדידה של 10 מ"מ. מאחר שהבקר משולב במקלט, עבודת הכבלים וההתקנה מצטמצמות למינימום.

הודות לתיקון הנטייה האקטיבי, מזוהים גם עצמים המוטים עד 45° בצורה המדויקת ביותר. התצורה מתבצעת בצורה נוחה דרך ממשק האינטרנט ומאפשרת הגדרת פרמטרים של אות וידאו, מסנן ומצבי מדידה שונים. במצב הגדרה, ניתן להשתמש בתמונת צל ליישור פשוט של אובייקט המדידה. היחס המצוין בין מחיר לביצועים משלים את חבילת השירות.

חיישן ה-surfaceCONTROL 3D 3200 בעל הביצועים הגבוהים מתאים באופן אידיאלי לשימוש ביישומים תעשייתיים. הוא מבצע מדידות תלת מימדיות אוטומטיות תוך כדי תהליך הייצור לגיאומטריה, בדיקת צורה ומשטח על משטחים מחזירי אור מפוזרים. החיישן מאופיין בעיצוב קומפקטי ובדיוק מדידה גבוה בשילוב עם מהירות עיבוד נתונים גבוהה. עם יכולת הדירות גבוהה על ציר Z של עד 0.4 מיקרומטר, החיישן אידיאלי למשימות מדידה ובדיקה מדויקות בתלת-ממד. שני תחומי מדידה שונים מכסים שדות מדידה שונים.

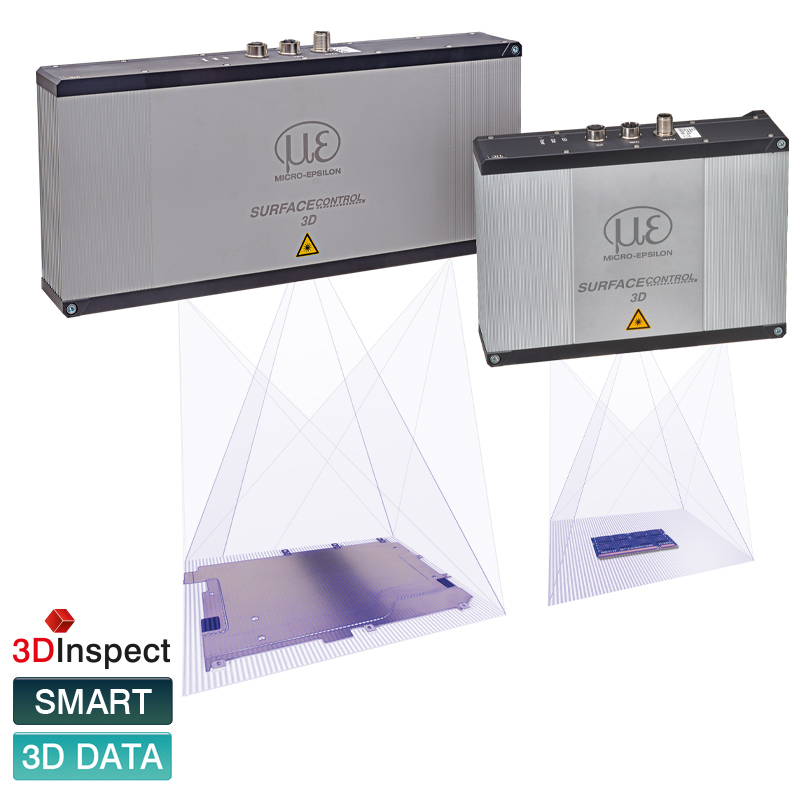

חיישן ה- surfaceCONTROL 3D 3500 עם יכולת הדיוק גבוהה ביותר משמש לבדיקה אופטית אוטומטית של גיאומטריה, צורה ומשטחים על משטחים מחזירי אור. ה- surfaceCONTROL 3D 3500 מאופיין בעיצוב קומפקטי ובדיוק מדידה גבוה בשילוב עם עיבוד נתונים במהירות גבוהה. עם הדירות על ציר z של עד 0.25 מיקרומטר, החיישן קובע סטנדרטים חדשים בטכנולוגיית מדידה תלת מימדית תוך כדי תהליך הייצור בדיוק גבוה. הוא מזהה באופן מהימן את סטיות השיטוח הקטנות ביותר ואת הבדלי הגובה. שני דגמים מכסים שדות מדידה שונים.
