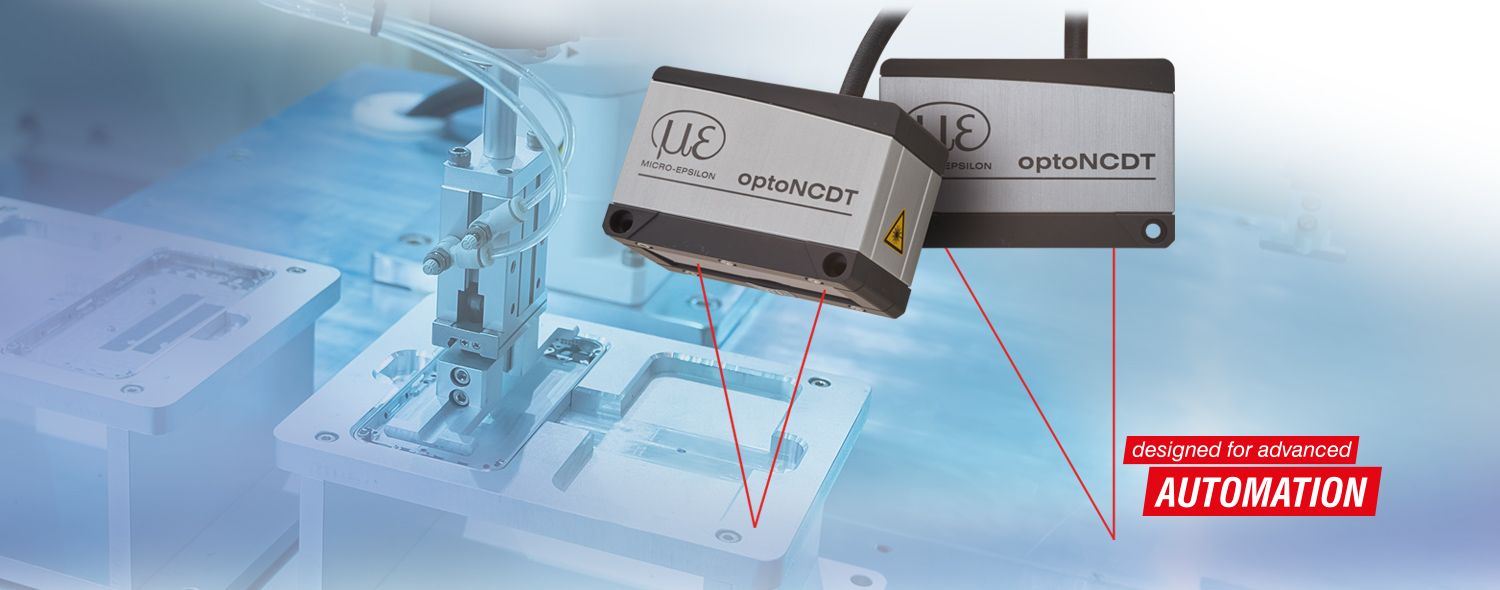

optoNCDT 1900

הביצועים הגבוהים ביותר: מהיר, מדויק ואמין

חיישני מדידת תזוזה מבוסיס לייזר לאוטומציה מתקדמת

ה-optoNCDT 1900 מציע שילוב ייחודי של מהירות, גודל, ביצועים ורב צדדיות ביישום למדידות תזוזה, מרחק ומיקום. חיישן טריאנגולציה קומפקטי זה משיג דיוק מדידה גבוה וקצב מדידה של עד 10 קילוהרץ. המערכת האופטית בעלת הביצועים הגבוהים מייצרת נקודת אור קטנה המאפשרת לזהות אפילו את הפרטים והמבנים הקטנים ביותר באמינות.

logo

מאפיינים

  1. טווחי מדידה (מ"מ): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
  2. ליניאריות מ-1 מיקרומטר
  3. קצב מדידה מתכוונן עד 10 קילו-הרץ
  4. יציאות אנלוגיות ודיגיטליות
  5. עיצוב קומפקטי עם אלקטרוניקה משולבת
  6. פיצוי משטח מתקדם להתאמה מהירה למשטחים משתנים
  7. הגדרות מוגדרות מראש ואינדיבידואליות בממשק האינטרנט
  8. ממשק EtherCAT, EtherNet/IP ו-PROFINET משולב
  9. מוסמך לפי UL 61010-1
[]
צור קשר
Maoz Kain
ליצירת קשר
Your request for: {product}
* שדות חובה
אנו מתייחסים למידע בחסיון רב. אנא קרא את הצהרת הפרטיות שלנו (באנגלית).
logo

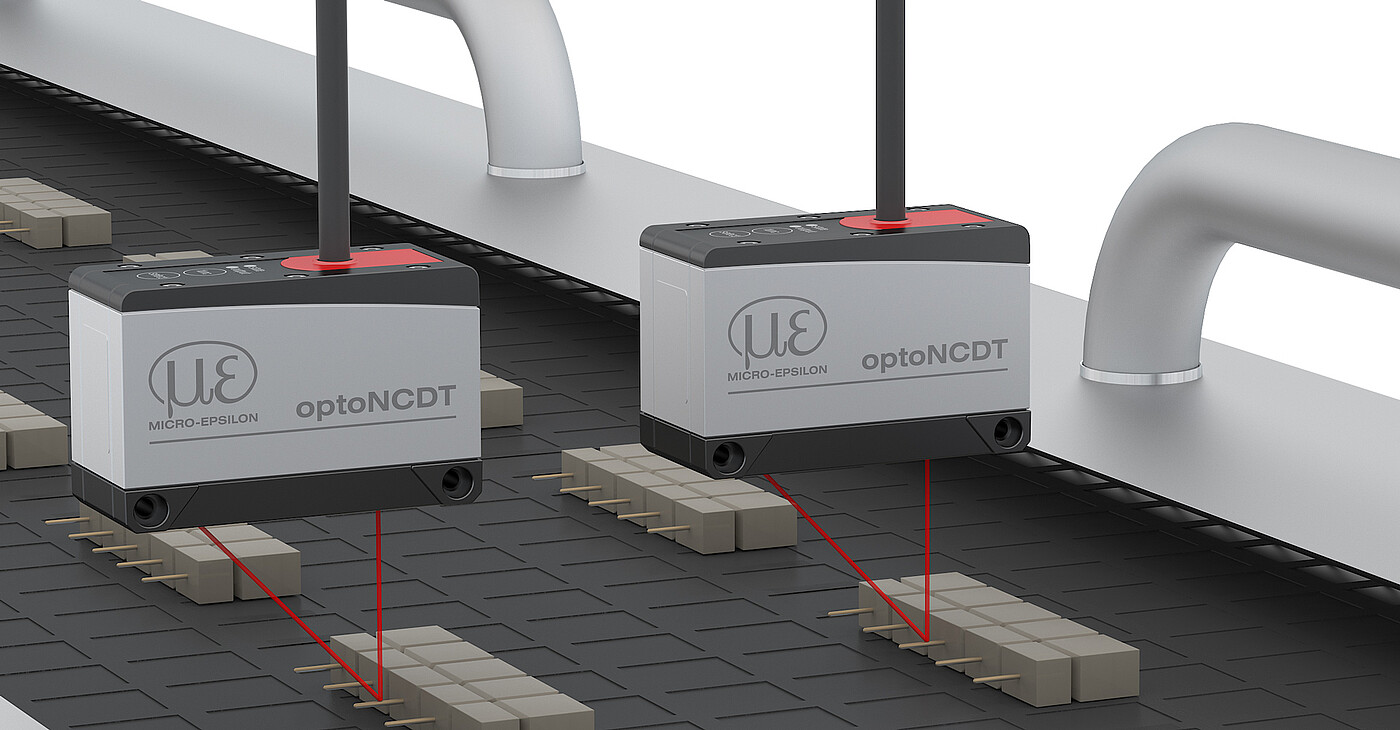

עכשיו עם ממשק Ethernet תעשייתי משולב

חיישני הלייזר החדשים ביותר של OptoNCDT 1900 זמינים גם עם ממשק Ethernet תעשייתי משולב. בהתאם לדגם, ניתן לשלב את ביצועי החיישן המלאים ב-PLC ישירות באמצעות EtherCAT, EtherNet/IP או PROFINET ללא כל מודול ממשק נוסף. אתם נהנים מנתונים בזמן אמת ללא עיכוב בזמן, כמו גם התקנה וחיווט ללא מאמץ רב. ניתן להגדיר את פרמטרי החיישן ישירות באמצעות רשת Ethernet תעשייתית או עדיין באמצעות ממשק אינטרנט. עבור מדידות במהירות גבוהה, החיישן מציע תכונת דגימת יתר המאפשרת לאתר נתוני מדידה או לשדר אותם פי ארבעה מהר יותר ממחזור הסקרים של הבקר.

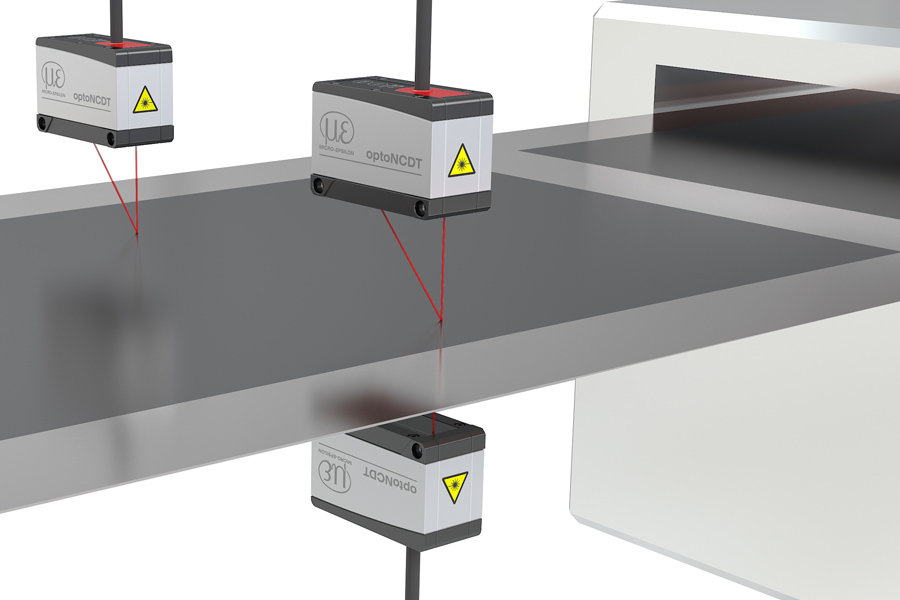

מותאם למדידות עובי של ציפוי אלקטרודה

חיישני הלייזר OptoNCDT 1900 זמינים כעת גם עם טווח מדידה של 6 מ"מ. עיצוב קרן הלייזר שלו הופך את החיישן הזה למתאים באופן אידיאלי למדידות עובי תוך כדי תהליך הייצור של תאי סוללה. ציפוי האלקטרודה הוא משחה מיובשת (מה שנקרא slurry), אשר נמרחת על שני צידי סרט אלומיניום (עבור הקתודה) או על סרט נחושת (עבור האנודה). הייבוש והתזמון הבאים יוצרים משטח נקבובי מאוד בחלקו. משום שתוכנן במיוחד למדידות על משטחים מחוספסים, קו הלייזר הקטן אידיאלי ליישום זה מכיוון שהוא מפצה על אי אחידות פני השטח. ערכי העובי של הסרט המצופה המתקבל בדרך זו משמשים להבטחת איכות.

הן

הדיוק הגבוה והן גודלו הקומפקטי מאוד הופכים את ה - optoNCDT 1900 למתאים באופן אידיאלי לסוג זה של משימות מדידה.

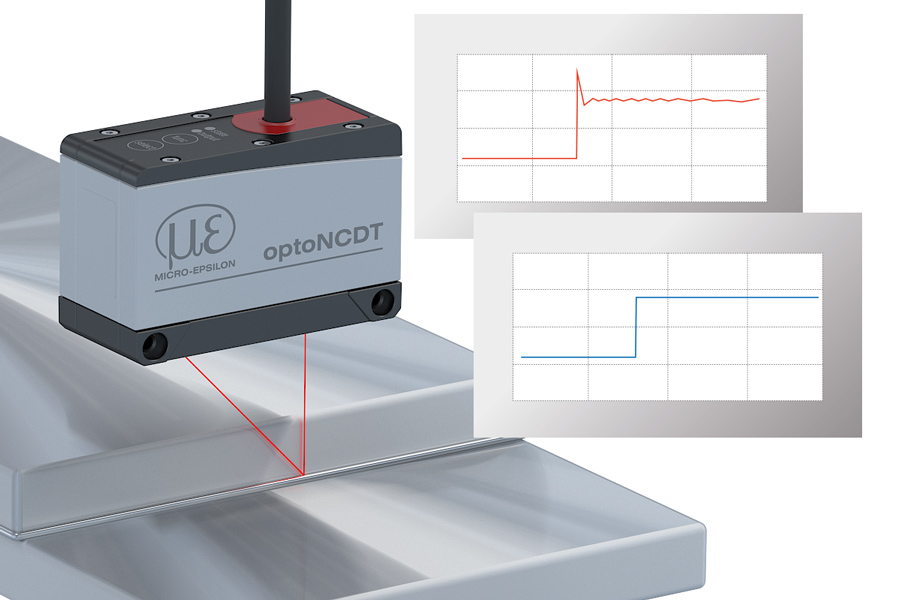

היציבות הגבוהה ביותר המבוססת על מיטוב אות חכם

לראשונה, ניתן לקבל ממוצע של ערך מדידה דו-שלבי למיטוב האות. זה מאפשר אות חלק בקצוות ובצעדים. במיוחד למדידות במהירות גבוהה של חלקים נעים, המיצוע בעל הביצועים הגבוהים מאפשר מסלול אות מדויק.

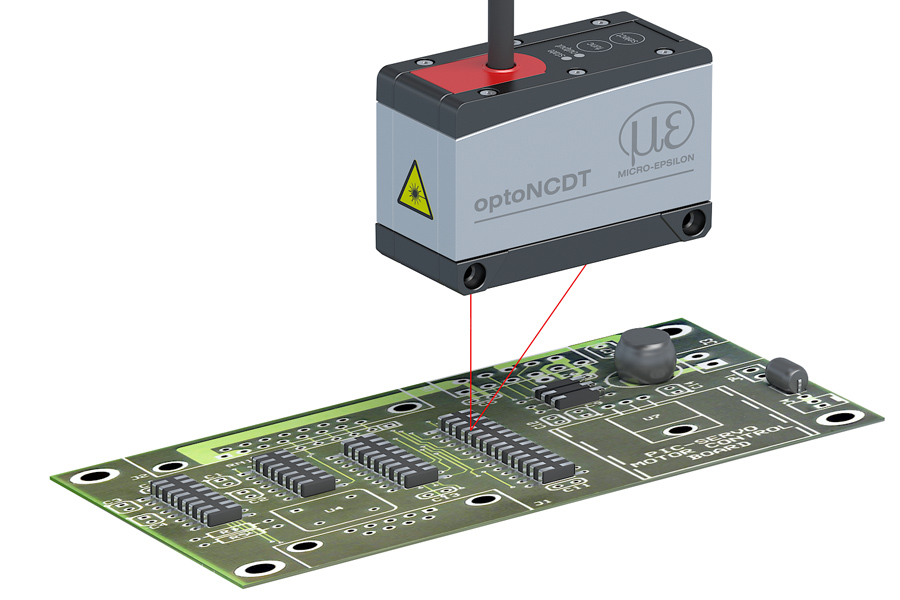

פיצוי משטח מתקדם - בקרת החשיפה החכמה למשטחים תובעניים

ה- optoNCDT 1900 מצויד במאפיין חכם לבקרת משטח. אלגוריתמים חדשים מאפשרים תוצאות מדידה יציבות גם במשטחים תובעניים המציגים השתקפויות משתנות. בנוסף, החיישן עמיד ביותר לאור הסביבה והוא יכול לשמש גם בסביבות מוארות מאוד. אלגוריתמים חדשים מפצים על אור הסביבה עד 50,000lux.

התקנה והפעלה ראשונית פשוטים

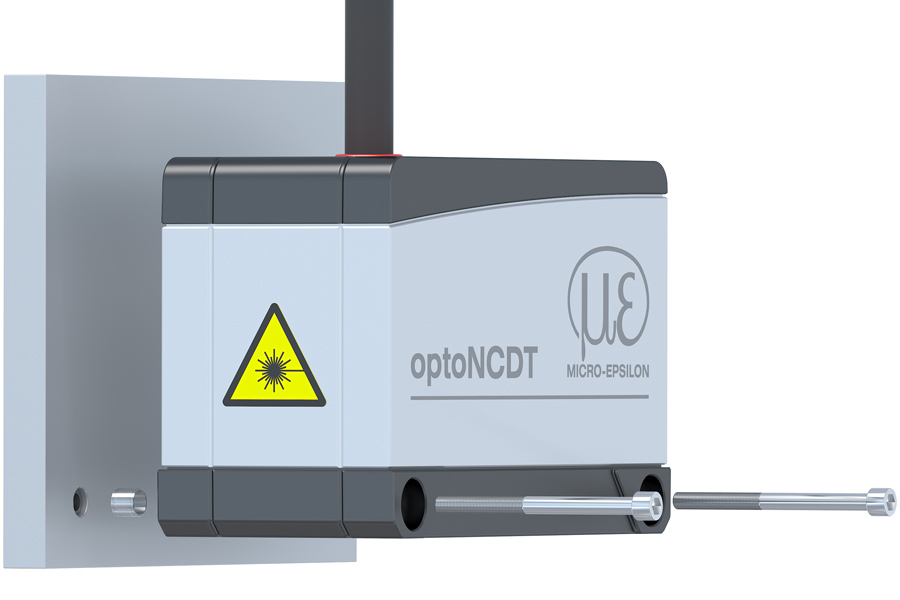

הרכבה של החיישן באמצעות שרוולים מתאימים מיישרת באופן אוטומטי את החיישן במיקום הנכון. הדבר מאפשר החלפת חישנים קלה ודיוק גבוה אף יותר בפתרון משימות מדידה. הודות למימדיו הקטנים, ניתן לשלב את חיישן הלייזר גם בחללים מוגבלים.

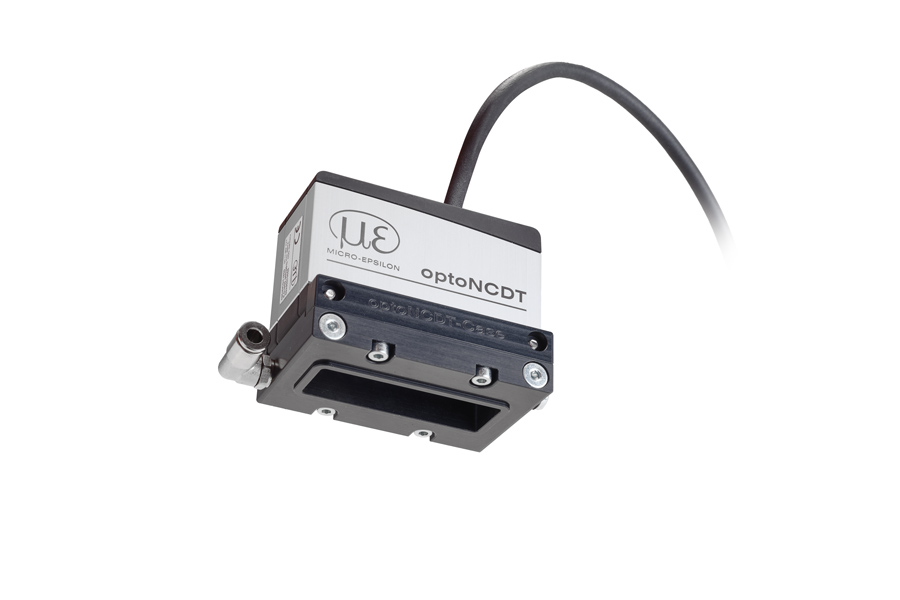

זיווד מגן עם טיהור וקירור אוויר

זיווד מגן קומפקטי זמין עבור חיישני הלייזר optoNCDT 1900, אשר ניתנים לחיבור בקלות. זיווד המגן כולל מערכת טיהור אוויר לניקוי חלונות המגן. טיהור האוויר מקרר בו זמנית את החיישן. הזיווד המגן אינו סוגר לחלוטין את החיישן, מכיוון שלחיישן עצמו יש הגנת IP67.

ממשקים מודרניים להטמעה במכונות ומערכות

חיישן הלייזר מצויד בממשק RS422 ויציאות אנלוגיות. מודולי הממשק Micro-Epsilon מציעים גם EtherNet/IP ו-PROFINET.
