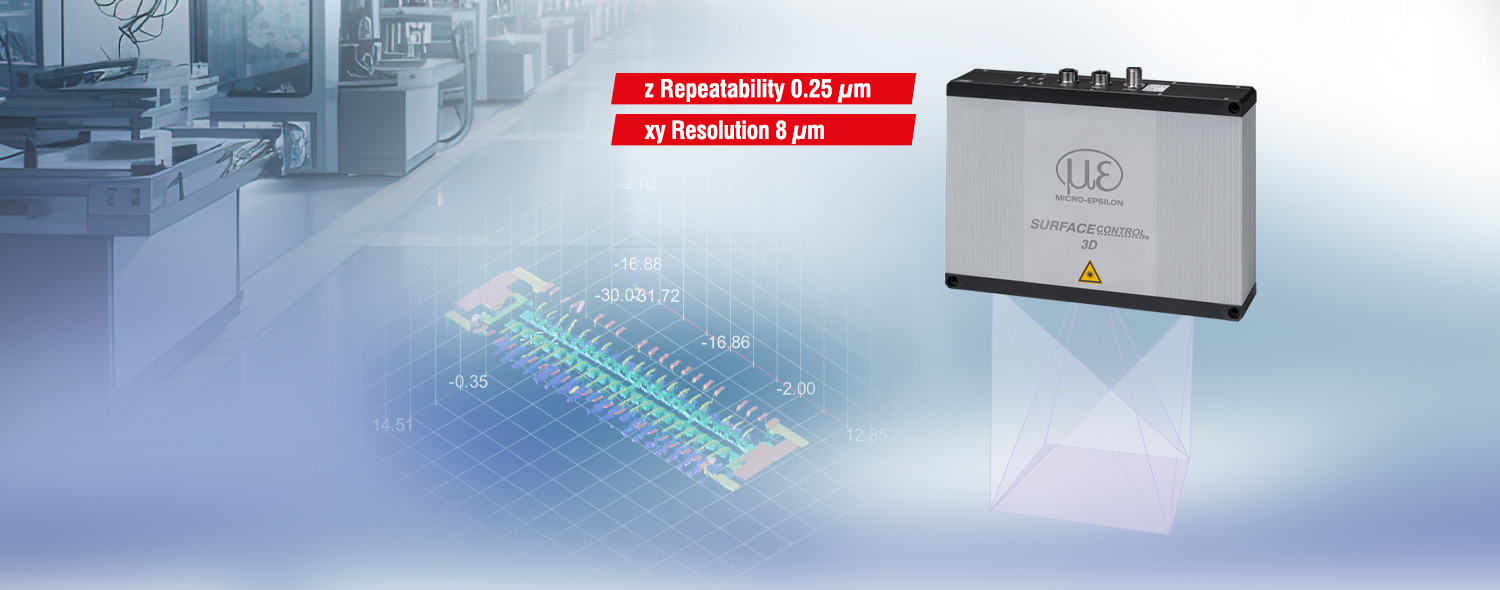

חיישני צילום תלת-ממדי לבדיקת גיאומטריה, צורה ומשטחים
כמעט כל משטח: חיישני תמונת תלת-ממד surfaceCONTROL 3D לוכדים משטחים מטים בעלי החזרה מפוזרת על פני השטח כולו, ללא מגע ובדיוק גבוה. חשיפה אחת מספקת נתוני תלת-ממד מכוילים ברזולוציה גבוהה למדידות גיאומטריות, בדיקות משטחים ובקרת איכות תעשייתית.
מדידות מהירות: הודות לזמני איסוף ועיבוד קצרים, כמו גם לדיוק גבוה בציר Z, החיישנים אידיאליים למשימות מדידה ובדיקה תובעניות בקו הייצור, ליד קו הייצור או על גבי רובוט.
תואמים וחכמים: בהתאם לגודל האובייקט הנמדד, לדרישות הרזולוציה ולתפיסת האינטגרציה, קיימים דגמים שונים – החל מחיישני תמונת מצב תלת-ממדיים קומפקטיים ועד לפתרונות חכמים "הכל באחד" הכוללים ניתוח מובנה ופלט ישיר של ערכי המדידה.

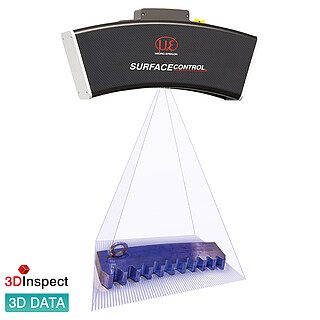

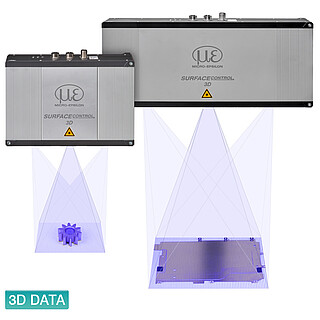

סקירה כללית של הדגם
מאפיינים
- סריקה תלת-ממדית של שדה מלא בתמונה
- בודדת מדידה ללא מגע ליישומים מקוונים, בקו הייצור ויישומים
- רובוטיים זמני סריקה קצרים לתהליכי
- בדיקה מהירים דיוק גבוה בציר Z לזיהוי הפרשי
- הגובה הקטנים ביותר רזולוציה רוחבית גבוהה למבנים ופרטים
- עדינים ענני נקודות תלת-ממדיים מכוילים לניתוחים
- מדויקים שילוב קל באמצעות GigE Vision, GenICam ו-3D SDK
- ניתוח חכם באמצעות 3DInspect לדגמים
- נבחרים אין צורך בהגנה מפני לייזר הודות לטכנולוגיית LED כחולה
מדידה תלת-ממדית ללא מגע

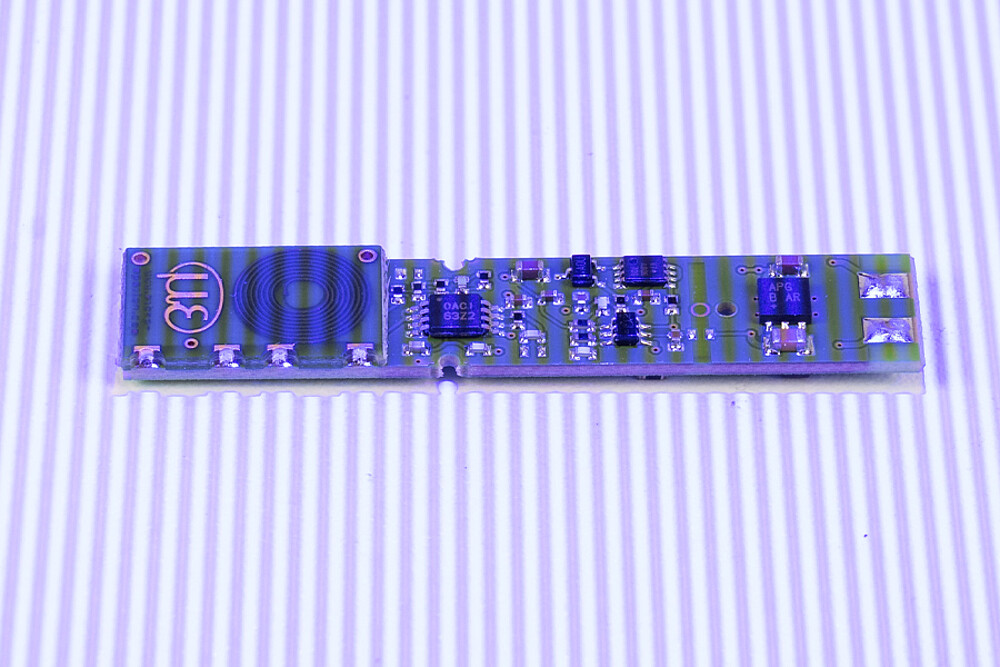

אובייקט המדידה מזוהה ללא מגע באמצעות הקרנת פסים מובנית. על סמך נתוני התמונה שנאספו, החיישן מחשב ענן נקודות תלת-ממדי ברזולוציה גבוהה, שניתן לעבד אותו בהמשך למטרות מדידה, בדיקה וניתוח.
בהתאם לתפיסת המערכת, ניתן לנתח את הנתונים התלת-ממדיים באמצעות 3DInspect, תוכנה מותאמת ללקוח או ישירות באמצעות פונקציות מובנות בדגמים נבחרים. ניתוח מובנה עם פלט ערכי מדידה אוטומטי זמין עבור דגמים נבחרים כגון surfaceCONTROL 3D 3560 ו-surfaceCONTROL 3D 2610.

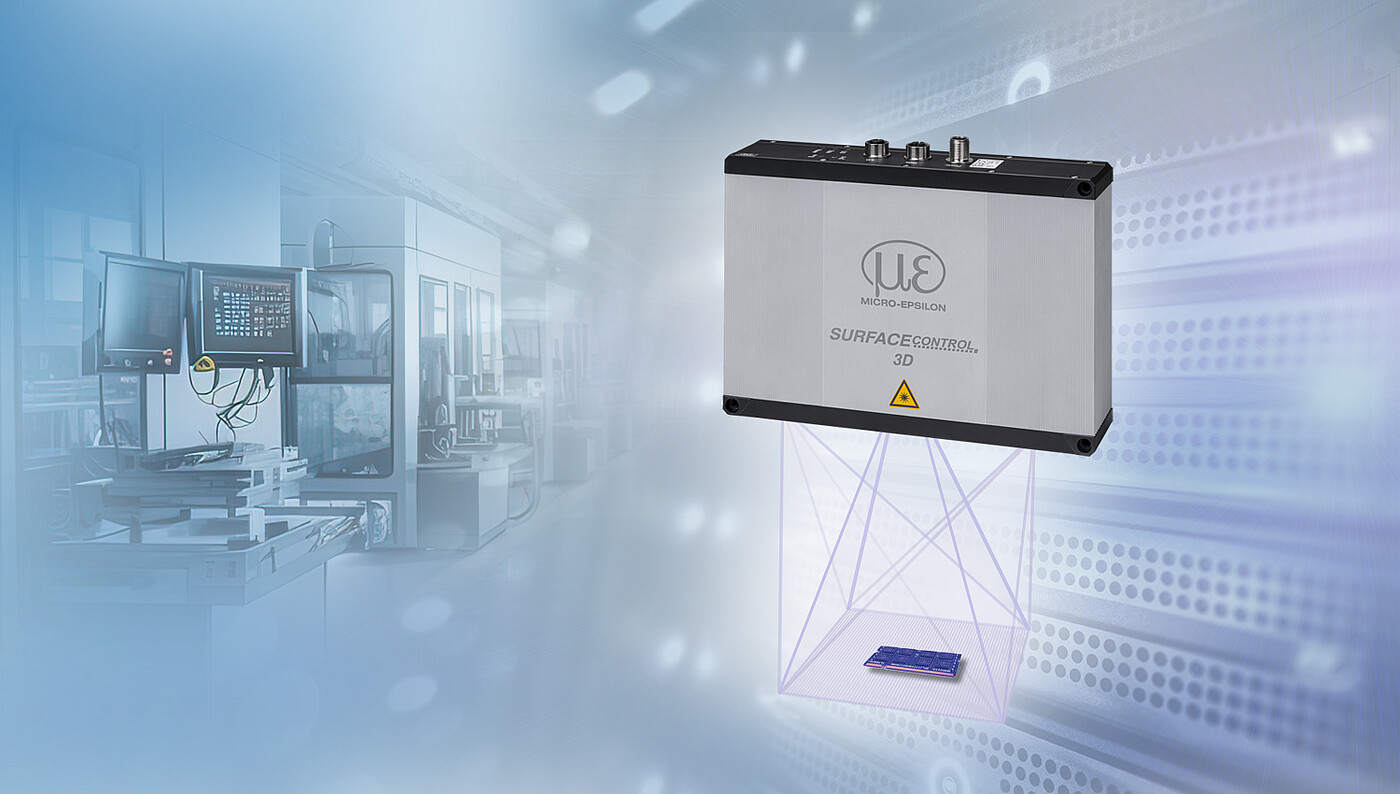

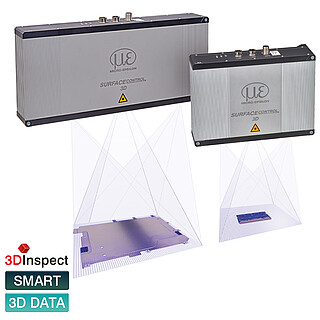

חדש: חיישן תלת-ממדי משולב למדידות תלת-ממדיות מהירות ומדויקות ביותר באמצעות צילום תמונת מצב
עם ה-surfaceCONTROL 3D 3560 החדש, הסדרה מציעה כעת דיוק מרבי בציר Z, יותר מ-10 מיליון נקודות תלת-ממדיות וניתוח SMART בפתרון "הכל באחד". לשם שילוב קל בתהליכי בדיקה אוטומטיים בקו הייצור, ה-surfaceCONTROL 3D 3560 תומך בתקשורת באמצעות PROFINET, EtherCAT ו-EtherNet/IP.
הודות לניתוח הנתונים המשולב, אין צורך ביחידות מחשוב נוספות. הדבר מצמצם את מאמץ החיבור והאינטגרציה, מקל על עומס הבקר ומאפשר פלט ישיר של תוצאות המדידה המחושבות או אותות מיתוג פשוטים של "תקין"/"לא תקין" לצורך קבלת החלטות מהירות בתהליך.
חיישני צילום תלת-ממדיים בפועל – לבדיקת גיאומטריה, משטחים ואיכות

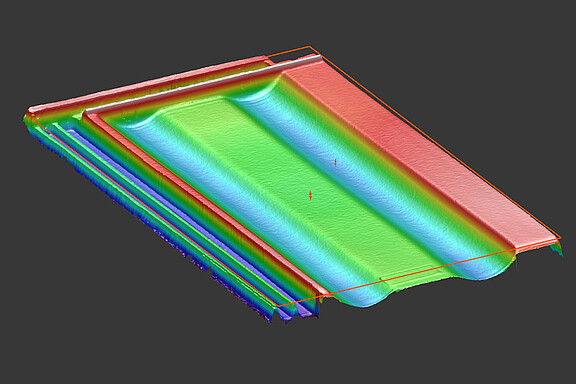

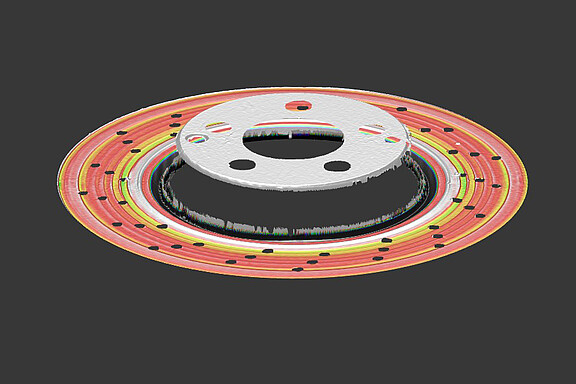

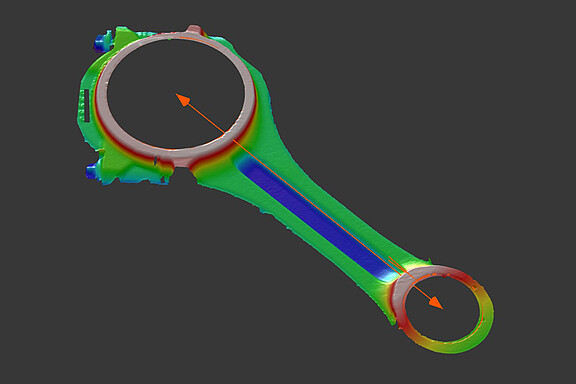

בין אם מדובר במדידה גיאומטרית, בבדיקת משטחים או בבקרת איכות, חיישני surfaceCONTROL 3D מספקים נתוני תלת-ממד של שדה מלא לצורך השוואות בין ערכים נומינליים לערכים בפועל, קבלת החלטות לגבי תקינות/פגם וניטור תהליכים וייצור. הם מאפשרים ביצוע בדיקות מדויקות של צורה וגיאומטריה, זיהוי פגמים, בדיקת הרכבה ויישור – ללא מגע, באופן אובייקטיבי ועם הפחתת כמות הפסולת.
הערכה ושילוב גמישים
בהתאם לדגם החיישן וליישום, קיימות שתי אפשרויות: 3D DATA מאפשרת שילוב ענני נקודות תלת-ממדיים מכוילים בתוכנת הלקוח. בדגמי SMART נבחרים, תוכניות המדידה נוצרות ב-3DInspect, נשמרות בחיישן ומבוצעות ישירות. הדבר מאפשר פלט אוטומטי של ערכי המדידה והערכות "תקין"/"לא תקין" ללא צורך ביחידת הערכה חיצונית.

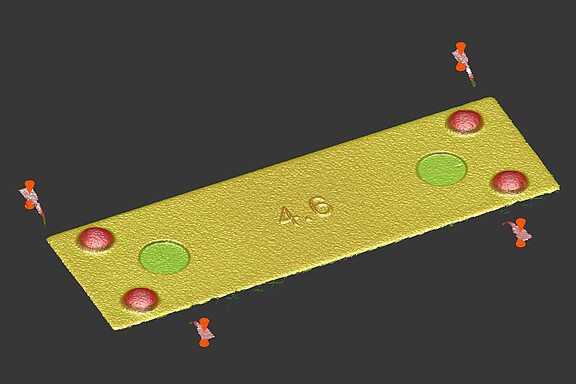

דוגמאות ליישום

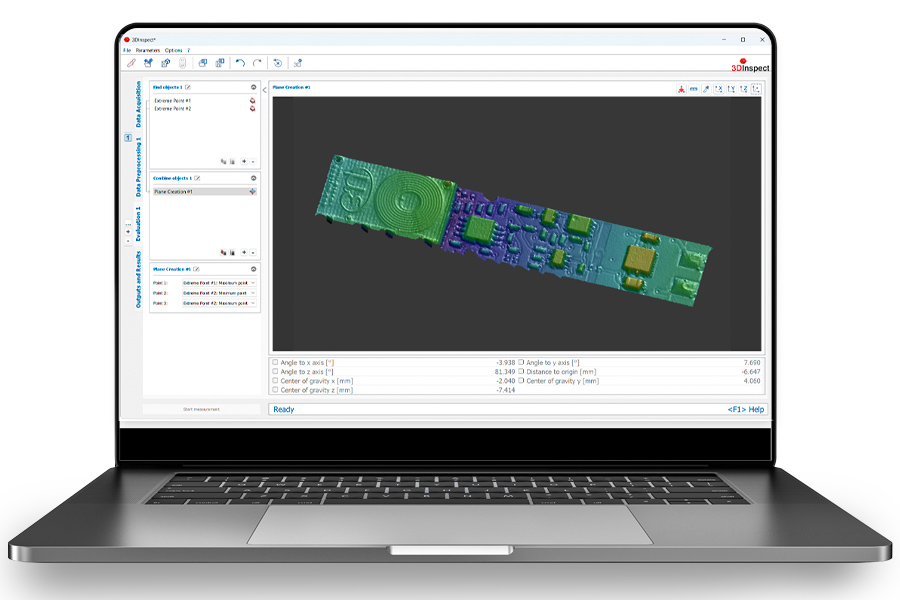

3DInspect - תוכנה עוצמתית לפרמטריזציה והערכה
ממשק משתמש אינטואיטיבי
הגדרת פרמטרים פשוטה ויצירה נוחה של תוכניות מדידה תלת-ממדיות מאפשרות תצורה מהירה ויעילה של רצפי מדידה
פעולה מובנית
ממשק האוטומציה המשולב מאחסן תוכניות מדידה ישירות על החיישן (עבור חיישני SMART) ומאפשר ביצוע מדידות אוטומטיות ללא צורך ביחידות בקרה נוספות.
רישום ואחסון
של נתוני תלת-ממד ישירות בתוכנה

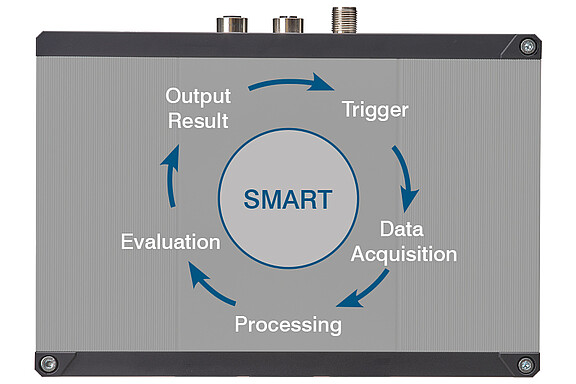

חבילת תוכנה אחת לכל חיישני ה-3D של Micro-Epsilon
הגדרת פרמטרים
- הגדרת הפרמטרים האופטימליים של החיישן למשימת המדידה הספציפית
- טעינת מערכי פרמטרים
- בחירת האזור שיש למדוד

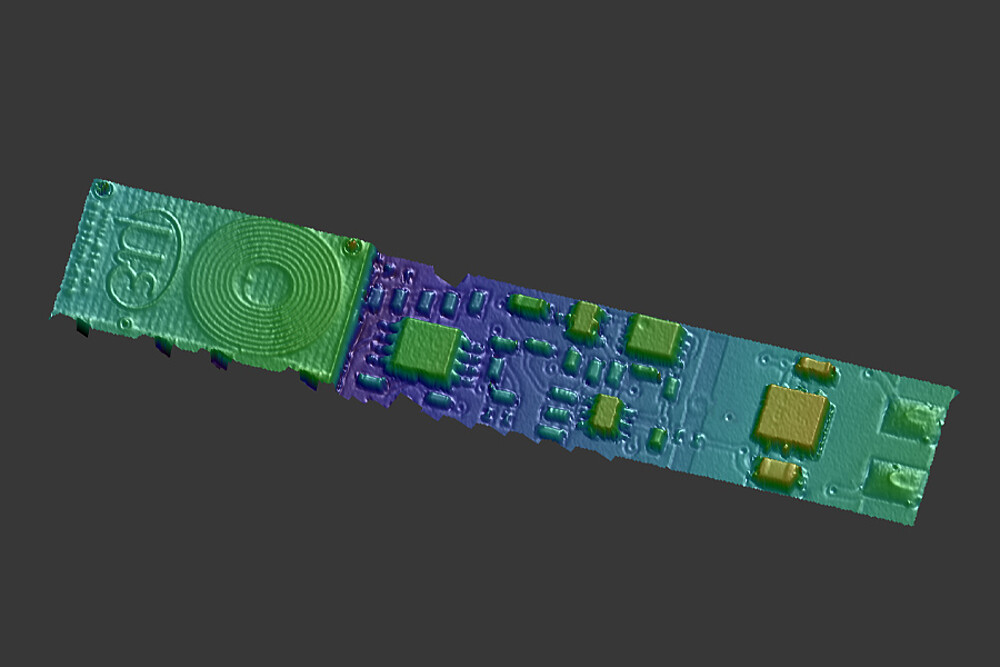

עיבוד מקדים של הנתונים
- התאמת ענן הנקודות לפני הערכה, למשל לצורך מיקום חוזר של ענן הנקודות.
- שיפור או החלת מסננים כדי להדגיש תכונות, להסיר נקודות לא רלוונטיות או ליצור חתכים.

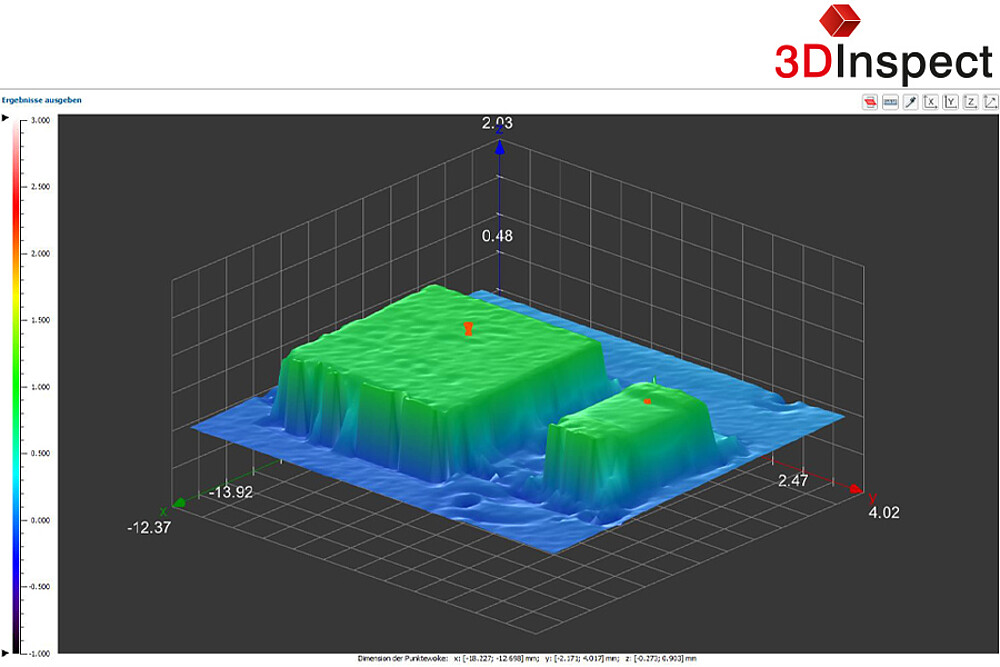

הערכה
- יותר מ-80 תוכניות מדידה לחישוב ערכי המדידה הנדרשים
- ניתוח ומדידה של חתכים שנוצרו בעבר
- שילוב של מספר תוכניות למשימות מדידה מורכבות
פלט תוצאות המדידה
- הערכה ישירה של ערך מדידה כתוצאה (ערך OK/NOK); פלט אוטומטי של ערכי מדידה או תוצאות מוערכות (נדרש רישיון "אוטומציה")
- אותות מיתוג ופלט Fieldbus
