מערכת מדידה למדידה דו-צירית של פרופיל, עובי ומיקום

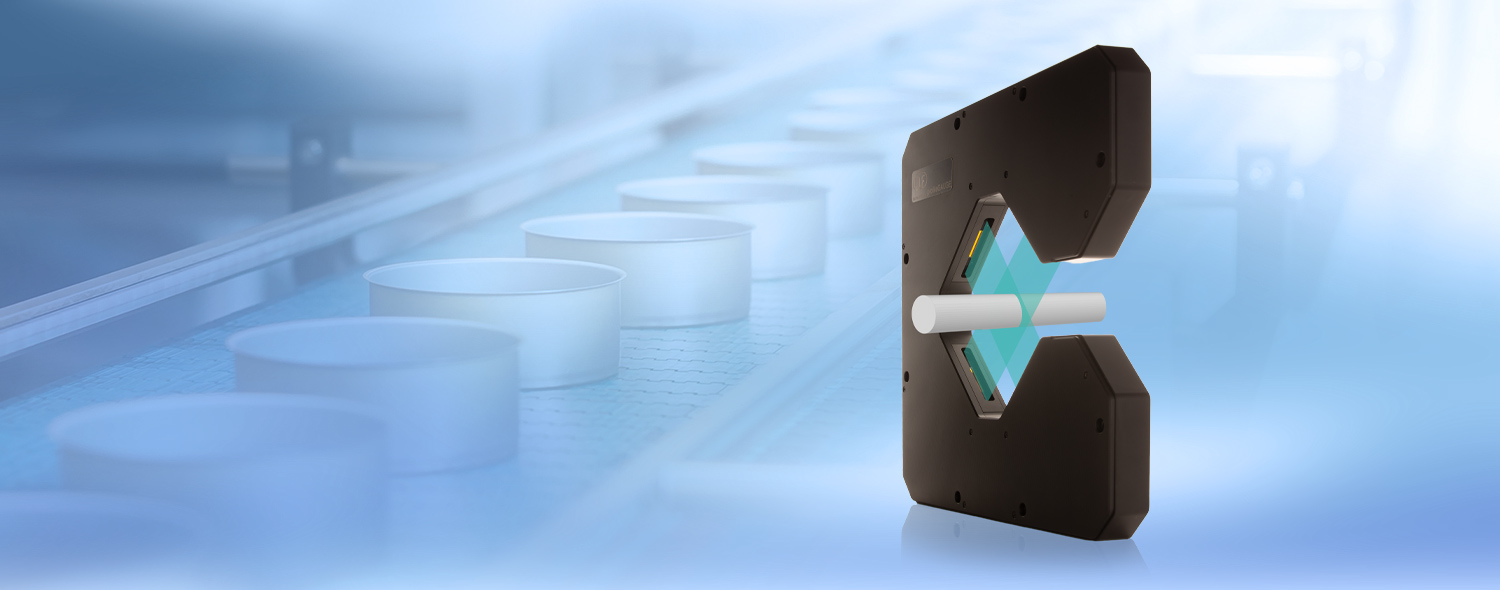

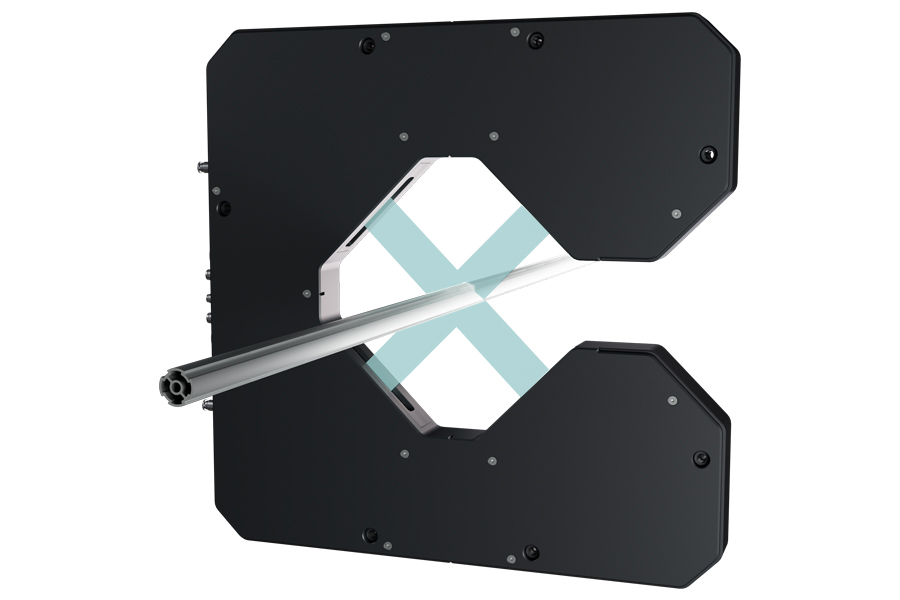

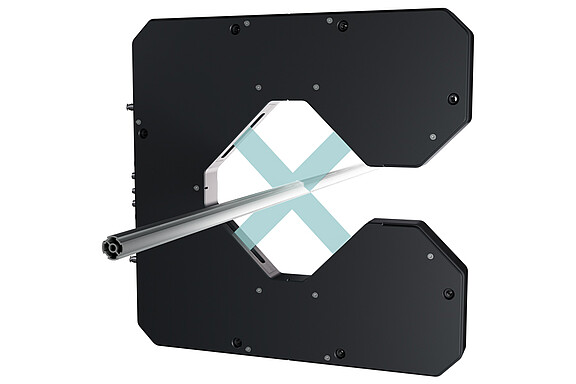

ה-profileGAUGE היא מערכת חיישנים מדויקת במיוחד למדידה דו-צירית של פרופיל, עובי ומיקום של חוטים עדינים במיוחד ומוטות עגולים. היא פותחה במיוחד למשימות מדידה תוך כדי תהליך הייצור בתהליכים תעשייתיים ומרשימה בדיוק הגבוה שלה, בשילוב פשוט ובאמינות תהליך מרבית. שני מיקרומטרים אופטיים מסוג optoCONTROL ODC2700 מורכבים מראש בתצורת X ומודדים את האובייקט בו-זמנית בשני צירים. כך נרשמים ערכי קוטר, קווי מתאר ומיקום מדויקים ואמינים – גם במהירויות תהליך גבוהות.
חישוב ועיבוד נוסף של הערכים הסטטיסטיים משני הצירים יכולים להתבצע באופן עצמאי בצד הלקוח באמצעות מערכת הבקרה או מערכת הערכה עליונה. בכך ניתן לשלב את ה-profileGAUGE באופן מיטבי בקונספטי איכות ובקרה קיימים. החיבוריות מתבצעת בנוחות באמצעות ממשקי Industrial Ethernet. בנוסף נתמכים פרוטוקולים סטנדרטיים כגון TCP, UDP ו-FTP. הדבר מבטיח שילוב קל במערכות BUS קיימות ותקשורת אמינה עם מערכות הבקרה.
מאפיינים
- מדידה דו-צירית מדויקת של קוטר, פרופיל ומיקום
- פתרון Plug & Play: מורכב מראש, מיושר ומחווט
- אפשרות להפעלה סינכרונית וא-סינכרונית
- פלט מקבילי באמצעות sensorTOOL
- מדידת זווית ותיקון נטייה אקטיבי של האובייקט הנמדד
- חיבור Fieldbus מגוון לגמישות מרבית: Ethernet / EtherCAT / RS422 / EtherNet/IP / PROFINET
- הבחירה האידאלית לבקרת איכות תוך כדי תהליך הייצור במהירויות תהליך גבוהות.
מדידת קוטר מדויקת עד 30 מיקרומטר
מערכות profileGAUGE מזהות קטרים קטנים עד 30 מיקרומטר – מה שהופך את המערכת לבחירה האידאלית למדידה מדויקת של חוטים עדינים במיוחד ופרופילים עגולים קטנים מאוד, גם עם חומרים רגישים ובמהירות תהליך גבוהה.
תיקון הנטייה האקטיבי הוא יתרון מכריע כאן. הערכה החכמה מזהה את הנטיות של העצם הנמדד. הבקרים הפנימיים מתקנים אוטומטית את ערך המדידה לפי הנטייה – וכך לפי קו היישור האמיתי – של המטרה. כך ניתן למנוע ביעילות סטיות במדידה הנובעות מנטייה – במיוחד בתהליכי ייצור דינמיים. תיקון הנטייה פועל לאורך כל קצב המדידה של 5 kHz וזמין בתוכניות המדידה לעובי חיצוני, חוט ומדידת קווי מתאר.
זיהוי זיהומים חכם לבטיחות תפעולית מרבית
מערכות profileGAUGE כוללות ניתוח נתונים משולב בזמן אמת, המזהה ומפצה על זיהום של האופטיקה בשלב מוקדם. כך נמנעות תוצאות מדידה מעוותות ומצטמצמים זמני השבתה או תקלות של המיקרומטר – להבטחת בטיחות ייצור רציפה וערכי מדידה אמינים.

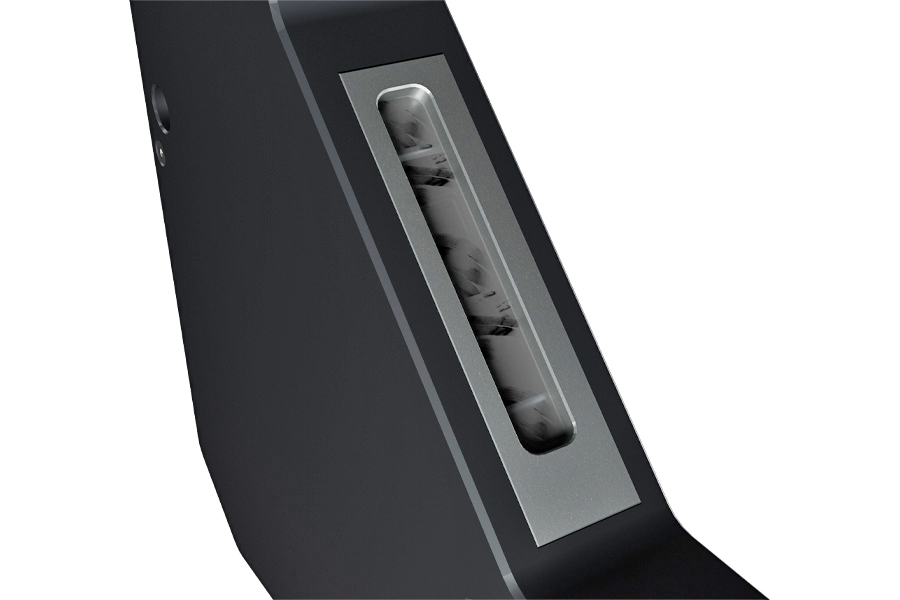

המערכת מדווחת על רמת הזיהום לפי דרישה, לדוגמה במועדי תחזוקה מתוכננים. הנתונים מסופקים בנוחות דרך הממשקים המשולבים ומאפשרים תחזוקה חזויה (Predictive Maintenance). ההערכה החכמה מזהה גם את הזיהומים הקטנים ביותר, הן על הזכוכית והן במסלול הקרן. אפילו חלקיקי אבק זעירים או רסס שמן שאינם נראים לעין האנושית מזוהים באופן אמין.
ניתן להציג שלוש רמות זיהום:
- נקי: לא זוהה זיהום בכל טווח המדידה
- מוגבל: זוהה זיהום באזור שהתעלמו ממנו
- מזוהם: זוהה זיהום באזור הרלוונטי
גרסאות להגנה מורחבת

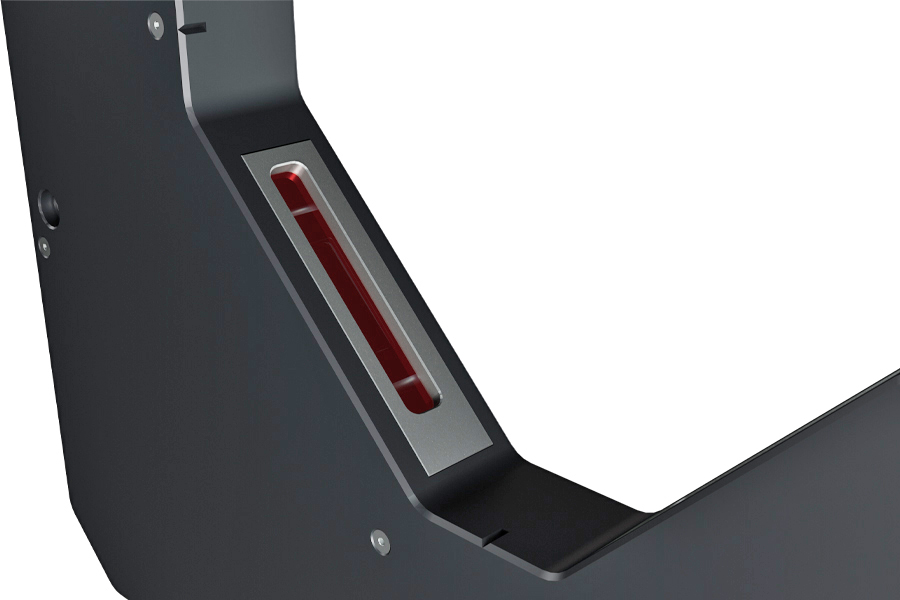

ניתן להזמין את ה-profileGAUGE עם אביזרי הגנה נוספים לשימוש בסביבות תעשייתיות תובעניות. כך מובטח שהדיוק יישמר לאורך זמן גם בתנאים קשים. זכוכית המגן מסייעת במניעת נזק לאופטיקה של המיקרומטרים בתנאי סביבה מאתגרים. טבעת שטיפת האוויר (Air Purge) משמשת לשמירה על ניקיון מסלול קרן ה-LED. היא נושפת אבק, חלקיקים ומזהמים אחרים לפני שהם מספיקים לשקוע על הרכיבים האופטיים או להשפיע על תוצאת המדידה.
ממשקים מודרניים לשילוב במכונות ובמערכות
