שידור ערכים נמדדים
השער scanCONTROL Gateway ויחידת הפלט scanCONTROL Output Unit מאפשרות לשדר את הערכים הנמדדים מתוך scanCONTROL SMART דרך ממשקים שונים.

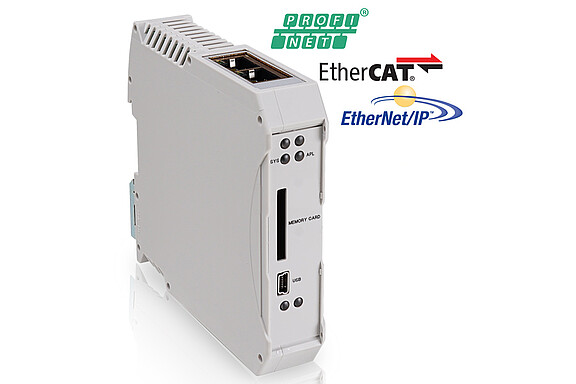

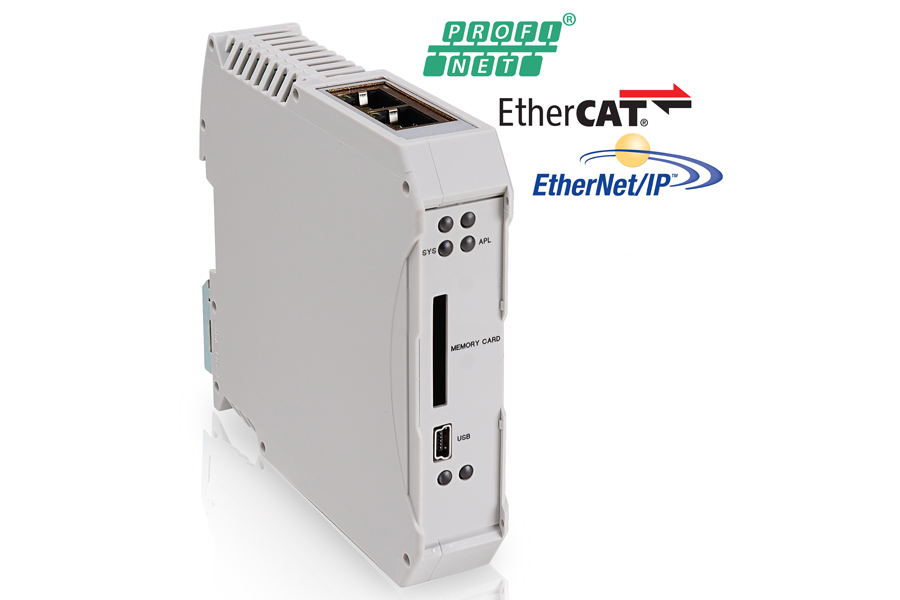

2D/3D Gateway

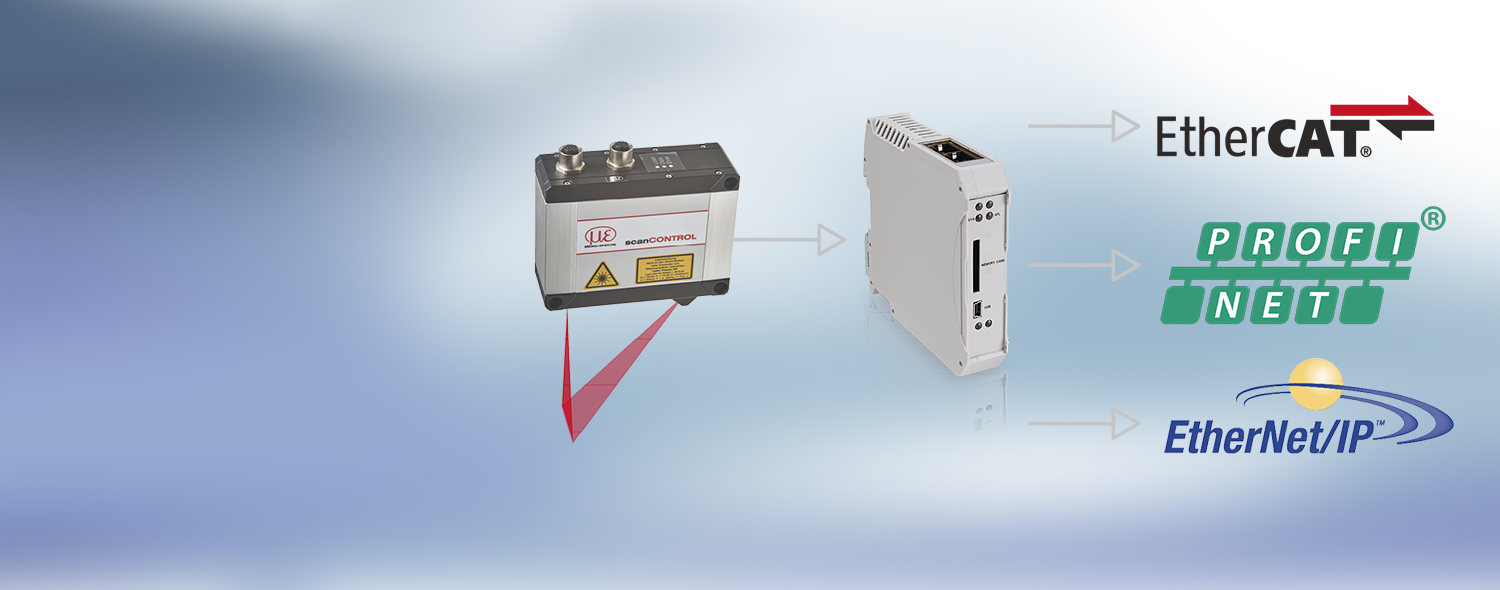

ניתן לחבר לכל שער scanCONTROL Gateway עד 4 חיישנים. השער מתקשר עם חיישן ScanCONTROL SMART דרך Ethernet Modbus. לאחר מכן הערכים שהתקבלו עוברים המרה ל- Profinet, EtherCAT או Ethernet/IP. הלקוח מבצע את הגדרת הפרמטרים בעזרת מדריך מפורט.

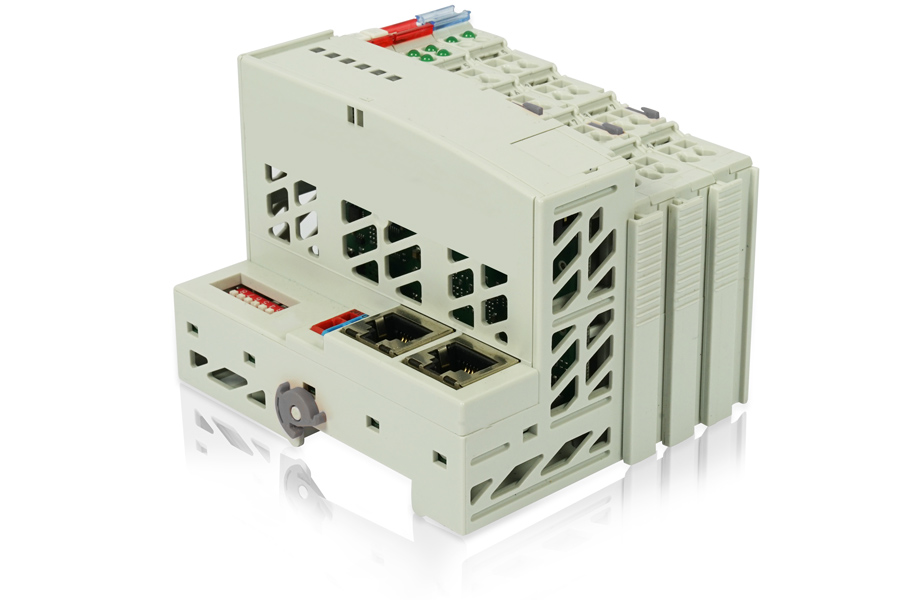

יחידת הפלט - scanCONTROL Output Unit
חיישני ה- ScanCONTROL SMART מתקשרים ישירות עם יחידת הפלט דרך ממשק Modbus שממיר את הערכים הנמדדים לאותות זרם אנלוגי או מתח או אותות מתג דיגיטלי (הערכת OK / NOK). המערכת מורכבת מבסיס (מתאם fieldbus עם מודול מסנן ומסוף קצה) ומסוף פלט אחד או שני מסופי פלט (אנלוגי + דיגיטלי).
מסופי הפלט הבאים זמינים:
- דיגיטלי - 8 ערוצים: מיתוג חיובי או שלילי
- אנלוגי - 4 ערוצים: ±10V, 0-10V, 0-20mA או 4-20mA
