הדור החדש של מדידות 3D תוך כדי תהליך הייצור ברמת דיוק גבוהה

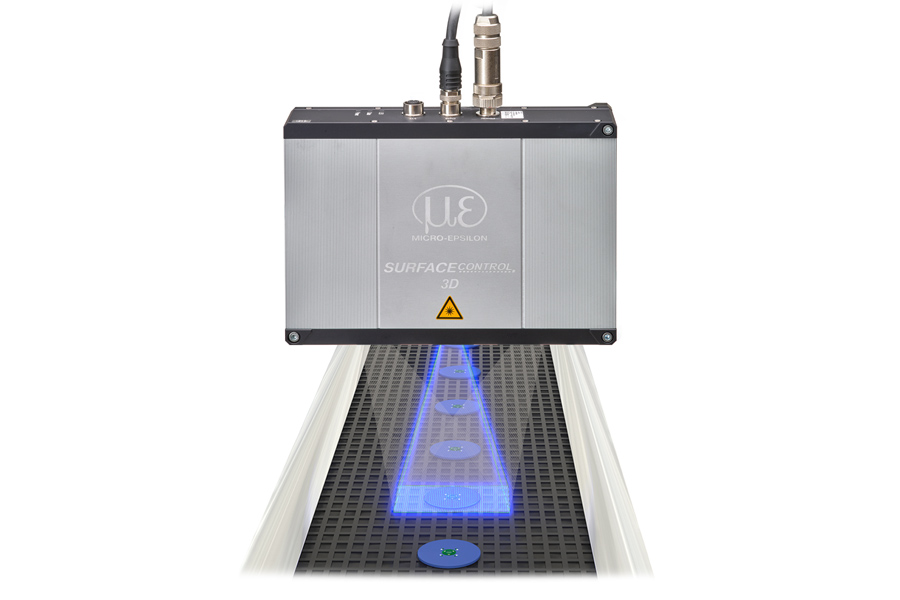

חיישן תמונת המצב מדגם surfaceCONTROL 3D 3500, עם יכולת דיוק גבוהה ביותר, משמש לבדיקה אופטית אוטומטית של מבנים גיאומטריים, צורות ומשטחים על משטחים מחזירי אור פזור. חיישן surfaceCONTROL 3D 3500 מאופיין בעיצוב קומפקטי ובדיוק מדידה גבוה בשילוב עם עיבוד נתונים במהירות גבוהה. עם הדירות על ציר z של עד 0.25 מיקרומטר, החיישן קובע סטנדרטים חדשים בטכנולוגיית המדידה התלת-ממדית המדוייקת תוך כדי תהליך הייצור. הוא מזהה באופן מהימן את סטיות השיטוח הקטנות ביותר ואת הבדלי הגובה. שני דגמים מכסים שדות מדידה שונים.
מאפיינים
- תמונות מיקרומטר מדויקות עם שדות מדידה גדולים
- מדידת תלת מימד מהירה החל מ-0.2 שניות
- הדיוק הגבוה ביותר עד 0.25 מיקרומטר
- ממשקים דיגיטליים (משולבים): GigE Vision /GenICam
- עיצוב חיישן דק וקומפקטי
- עד 2.2 מיליון נקודות תלת מימד/שנייה
- ממשקים דיגיטליים (באמצעות 2D/3D Gateway) :* PROFINET / EtherCAT/EtherNet/IP
- יציאות דיגיטליות: 4 I/Os דיגיטליים שעבורם ניתן להגדיר פרמטרים (עבור טריגר חיצוני, בקרת חיישן, פלט של מצבי חיישן)
הדור החדש של מדידות 3D
בנוסף לפלט הנתונים המהיר באמצעות Gigabit Ethernet, החיישן מציע ממשק קלט/פלט דיגיטלי נוסף. 2D/3D Gateway II תומך בחיבורי EtherNet/IP, PROFINET ו-EtherCAT. כלי תוכנה עוצמתיים מאפשרים מדידות תלת מימדיות מדויקות ובדיקות שטח. תאימות לממשק-GigE Vision מאפשרת גם אינטגרציה קלה לתוכנת עיבוד תמונות של צד שלישי. ערכת ה-SDK המקיפה לאינטגרציה של תוכנת הלקוח משלימה את חבילת התוכנה.
דוגמאות ליישומים:
- בדיקת גיאומטריה תלת מימדית וזיהוי
- צורות
- בדיקת צורה, מיקום ומשטח
- זיהוי פגמים זיהוי
- טקסט תלת מימדי וזיהוי מבנים עדינים ביותר
- בדיקת רכיבים אלקטרוניים
חיישן surfaceCONTROL 3500-30 - למדידות 3D בדיוק מרבי
עם שטח המדידה הקטן שלו של 30 x 18.5 מ"מ, ה-surfaceCONTROL 35x0-30 מזהה אפילו את המבנים הגיאומטריים והמשטחים העדינים ביותר בדיוק ואמינות מרביים. הרזולוציית הגבוהה בציר z ויכולת ההחזרה המדויקת הופכים את חיישן התלת-ממד למדויק ביותר בשוק חיישני התלת-ממד לתמונת מצב. בנוסף, אובייקטי המדידה מזוהים ממרחק עבודה של 130 מ"מ. רזולוציית XY הגבוהה, החל מ-16 מיקרומטר, מאפשרת זיהוי מדויק עוד יותר של הפרטים הקטנים ביותר.
טווח מדידה גדול ודיוק מעולה - surfaceCONTROL 3500-240
עם שטח מדידה של עד 245 על 180 מ"מ, ה-surfaceCONTROL 35x0-240 לוכד מבנים ופרטים על מטרות גדולות יותר בדיוק גבוה. בשל טווח המדידה הגבוה של ציר z של 240 מ"מ, החיישנים אידיאליים לשימוש עם נפחי מדידה גדולים. רזולוציית ציר ה-z הגבוהה במיוחד שלהם בשילוב עם שטח המדידה הגדול מאפשרים דיוק מרבי במגוון רחב של יישומים, למשל, בבדיקת לוחות דו-קוטביים לתאי דלק או ביישומים רובוטיים.

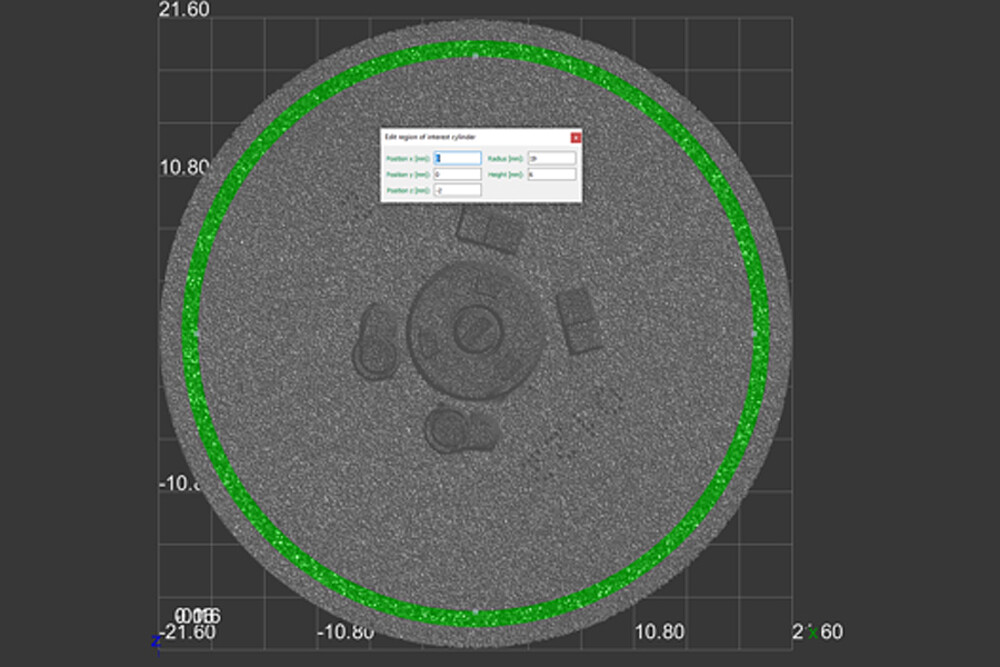

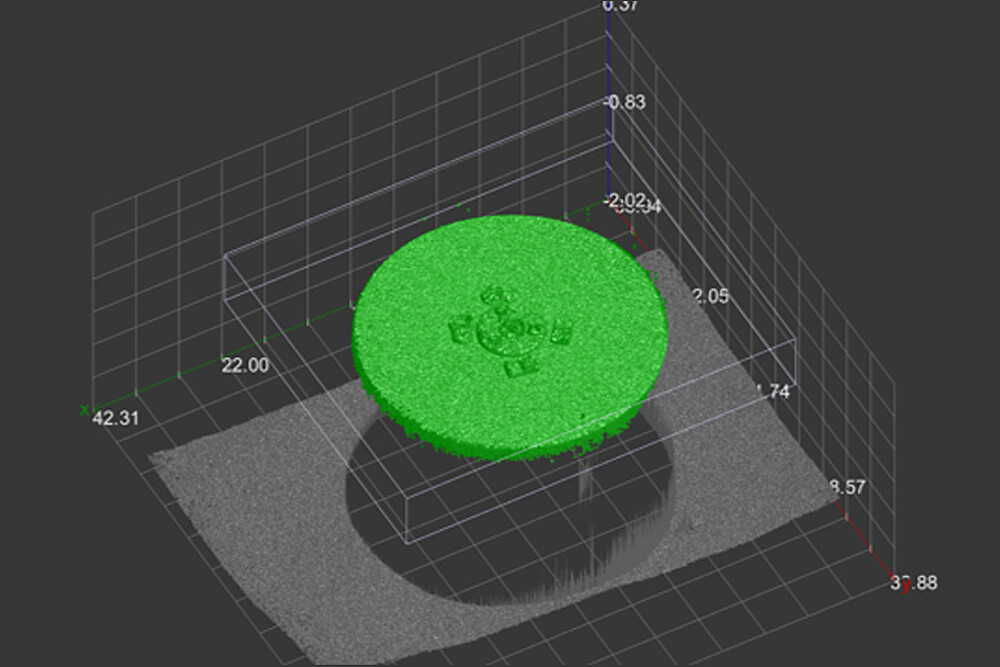

תוכנת 3DInspect למשימות מדידה ובדיקת 3D
תוכנת 3DInspect היא כלי רב עוצמה להגדרת פרמטרים של חיישן ומשימות מדידה תעשייתיות. תוכנה זו מעבירה את נתוני המדידה מהחיישן באמצעות Ethernet ומספקת את הנתונים בצורה תלת-ממדית. נתונים תלת-ממדיים אלה מעובדים, מוערכים ונבדקים באמצעות תוכניות מדידה של 3DInspect במחשב האישי, ובמידת הצורך, מתועדים ומועברים באמצעות Ethernet ליחידת בקרה. במידת הצורך, ניתן לשמור נתונים תלת-ממדיים אלה עם התוכנה. בנוסף, ההגדרה והקונפיגורצייה של החיישן אפשרית באמצעות התוכנה. עבור חיבור לממשק אוטומציה, אוטומציית 3DInspect פונקציונלית מופעלת באמצעות חיישני SC3510, הכוללים גם רישום נתונים מקיף.
