מדידה מדויקת של עובי ציפויי אלקטרודות וסרטי פלסטיק
סדרת ה-combiSENSOR מציבה סטנדרטים חדשים במדידת עובי ללא מגע. חיישנים מדויקים אלה משולבים את היתרונות של טכנולוגיית חיישני זרם ערמומי ויכולת קיבול במארז אחד. טכנולוגיה חדשנית זו מאפשרת מדידה מדויקת למיקרומטר של עובי חומרים, לדוגמה ציפויי סוללות וסרטי פלסטיק. ניתן לזהות עובי יעד של עד 5 מיקרומטר. בנוסף, העיצוב העמיד שלהם מבטיח שהחיישנים יעבדו בצורה אמינה גם בסביבות תעשייתיות קשות עם טמפרטורות גבוהות. סדרת ה-combiSENSOR היא הפתרון האופטימלי למדידות עובי במהלך הייצור של ציפויי אלקטרודות, מתכות מצופות וסרטים, שדורשים דיוק ואמינות גבוהים ביותר.
מאפיינים
- מדידת עובי מדויקת של ציפויים וסרטים מ-5 מיקרומטר
- מדידה יציבה עם רזולוציה של 0.05 מיקרומטר
- פונקציה משולבת לקביעת החישוב של פרמטיביות החומר
- גילוי טמפרטורה משולב עבור יציאת טמפרטורת החיישן
- עיצוב עמיד, אידיאלי לטמפרטורות סביבה גבוהות
- ממשק אנלוגי, Ethernet / EtherCAT / PROFINET
- הפעלה פשוטה דרך ממשק אינטרנט
עיצוב עמיד לסביבות קשות
סדרת combiSENSOR לא רק מרשימה עם הביצועים הטכניים שלה, אלא גם עם העיצוב החזק שלה.
לכן, ניתן להשתמש בחיישנים גם בסביבות תעשייתיות קשות עם טמפרטורות גבוהות של עד 180°C.
בין אם בציפוי אלקטרודה, סרטי פלסטיק או מתכות מצופות - סדרת combiSENSOR היא רב-תכליתית ומבטיחה איכות גבוהה באופן עקבי בתהליכי רצועה.

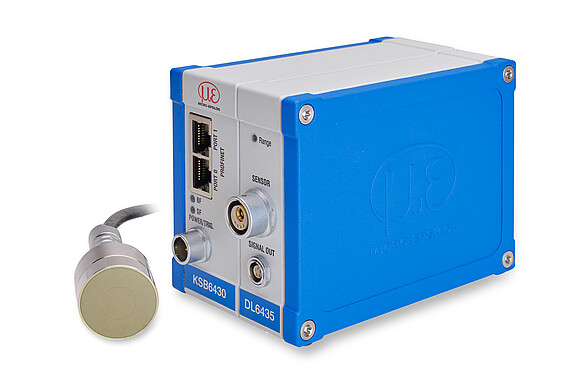

מערכת חיישנים combiSENSOR KSB6430 למדידת עובי מדויקת של ציפויי אלקטרודה
- מדידת עובי חד צדדית של ציפוי אלקטרודה
- עובי יעד: 5 מיקרומטר למקסימום. 3 מ"מ
- מדידה על גלילי פלדה עם ציפוי כרום
- טווח הטמפרטורה של החיישן הוא 10°C- עד 85°C+
- רזולוציה גבוהה 0.05 מיקרומטר
ה-combiSENSOR KSB6430 מודד את עובי ציפויי האלקטרודה מעובי חומר של 5 מיקרומטר בלבד. העובי נמדד על גליל מצופה כרום שמנחה את החומר. בשל עיצובו החזק והדיוק הגבוה שלו, ה-KSB6430 הוא הבחירה האידיאלית לניטור עובי מוטבע בתהליכי ייצור לציפוי סרט סוללה.

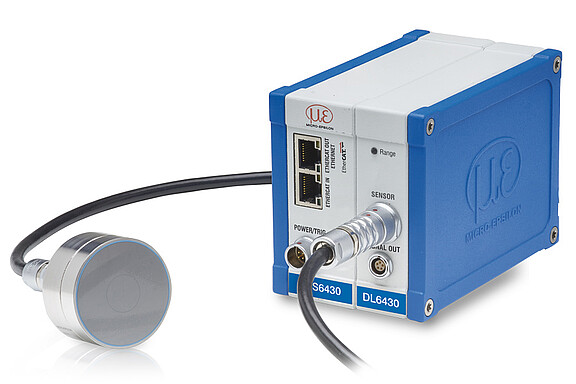

מערכת חיישנים combiSENSOR KSS64x0 למדידת עובי מדויקת של סרטי פלסטיק וציפויים
- מדידת עובי חד צדדית של סרט פלסטיק ומתכות מצופות
- עובי מטרה: 40 מיקרומטר עד למקסימום. 6 מ"מ
- מדידה על גלילי מתכת או לוחות מתכת
- טווח הטמפרטורה של החיישן הוא 10°C- עד 85°C+
- רזולוציה גבוהה 0.05 מיקרומטר
ה-combiSENSOR KSS64x0 מאפשר מדידת עובי מדויקת ללא מגע של חומרים שאינם מוליכים כגון סרטי פלסטיק או ציפויים על אובייקטים ייחוס מתכתי. העיצוב החזק של החיישן הופך אותו לבחירה האידיאלית לשימוש במגוון רחב של יישומים תעשייתיים.

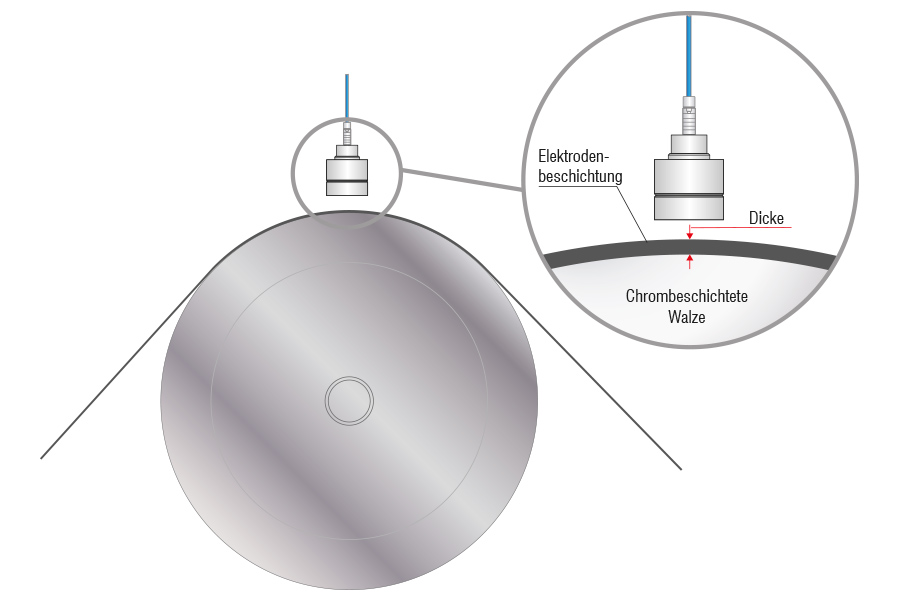

עקרון המדידה
ה-combiSENSOR מודד את עובי הציפוי עם חיישן קיבולי כדי למדוד את המרחק מהציפוי וחיישן זרם מערבולת כדי למדוד את המרחק מגליל המתכת. ההבדל בין שני האותות מספק את העובי הכולל של הסרט המצופה, בעוד שהשפעות מכניות מתוגמלות באופן אוטומטי.
