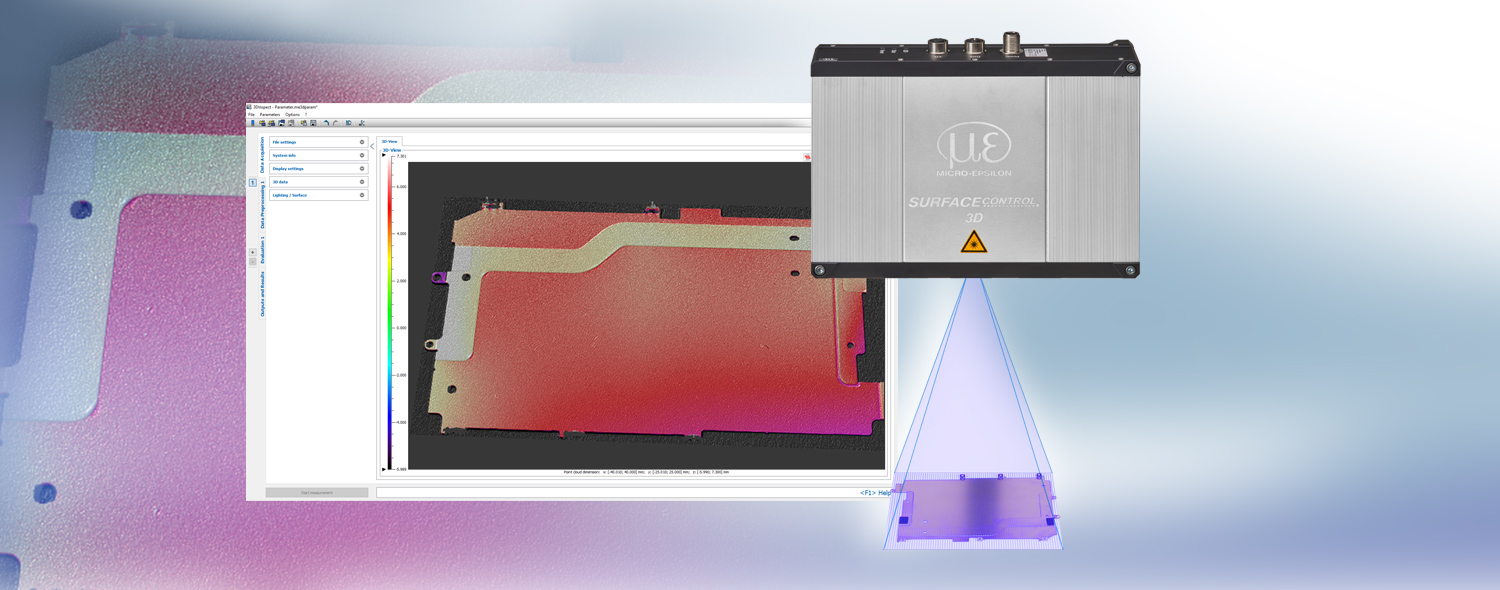

חיישן תמונת 3D בעל ביצועים גבוהים למשימות מדידה ובדיקה תעשייתיות
חיישן ה-surfaceCONTROL 3D 3200 בעל הביצועים הגבוהים מתאים באופן אידיאלי לשימוש ביישומים תעשייתיים. הוא מבצע מדידות תלת מימדיות אוטומטיות תוך כדי תהליך הייצור לגיאומטריה, בדיקת צורה ומשטח על משטחים מחזירי אור מפוזרים. החיישן מאופיין בעיצוב קומפקטי ובדיוק מדידה גבוה בשילוב עם מהירות עיבוד נתונים גבוהה. עם יכולת הדירות גבוהה על ציר Z של עד 0.4 מיקרומטר, החיישן אידיאלי למשימות מדידה ובדיקה מדויקות בתלת-ממד. שני תחומי מדידה שונים מכסים שדות מדידה שונים.
מאפיינים
- זמן קליטת נתונים החל מ-0.3 שניות
- תמונות מיקרון לשדות מדידה גדולים
- דיוק גבוה ביותר של עד 0.4 מיקרומטר
- ממשקים דיגיטליים (משולבים): GigE Vision /GenICam
- ממשקים דיגיטליים (דרך שער 2D/3D): *PROFINET / EtherCAT /EtherNet/IP
- קלט/פלט דיגיטליים: 4 digital I/Os עבורם ניתן להגדיר פרמטרים (עבור טריגר חיצוני, בקרת חיישנים, פלט מצבי חיישנים)

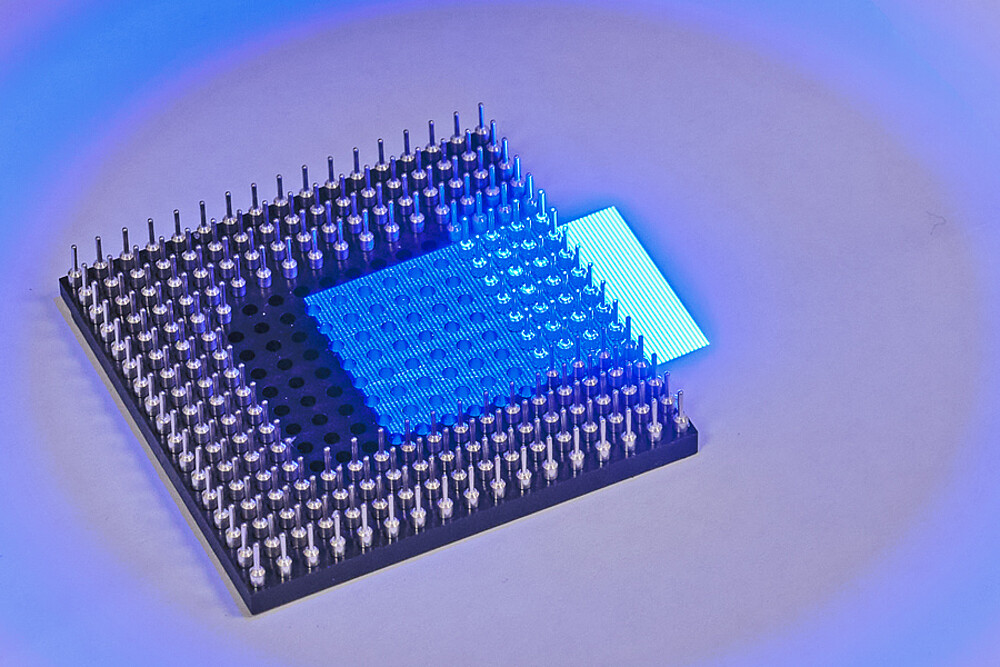

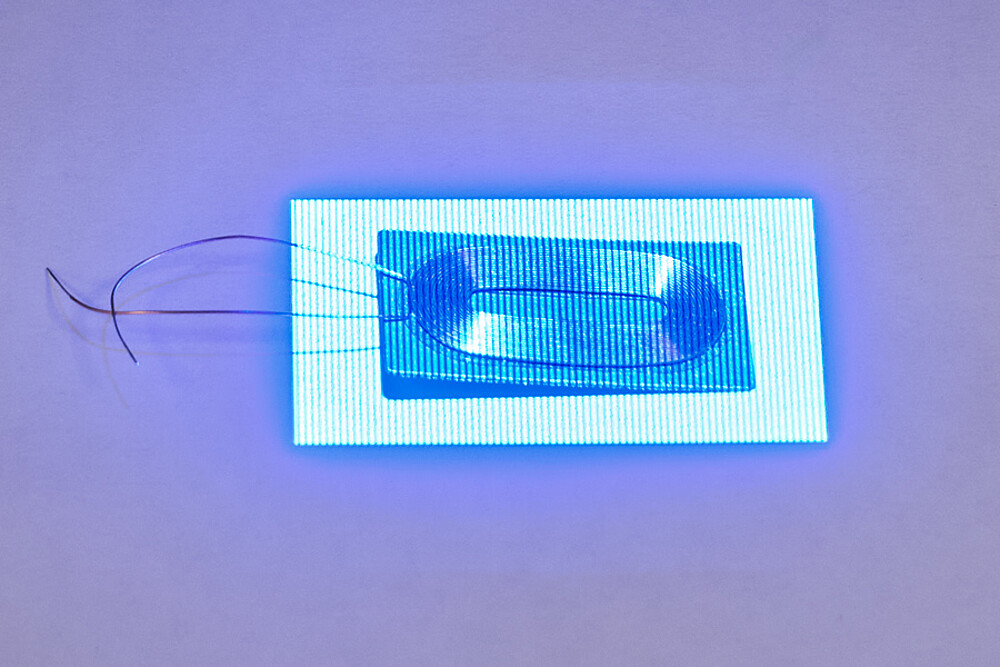

חיישן תלת-ממדי ברמת דיוק גבוהה לאובייקטי המדידה הקטנים ביותר
עם שטח המדידה הקטן שלו של 30 x 18.5 מ"מ, ה-surfaceCONTROL 32x0-30 מזהה אפילו את המבנים התלת-ממדיים והמשטח העדינים ביותר בדיוק ואמינות מירביים. רזולוציית ציר Z הגבוהה שלו ויכולת החזרה המדויקת מאפשרות מדידות בדיוק גבוה. בנוסף, ניתן לזהות עצמים זעירים במרחק עבודה של 130 מ"מ, בעוד שרזולוציית XY החל מ-16 מיקרומטר מבטיחה זיהוי מדויק עוד יותר.

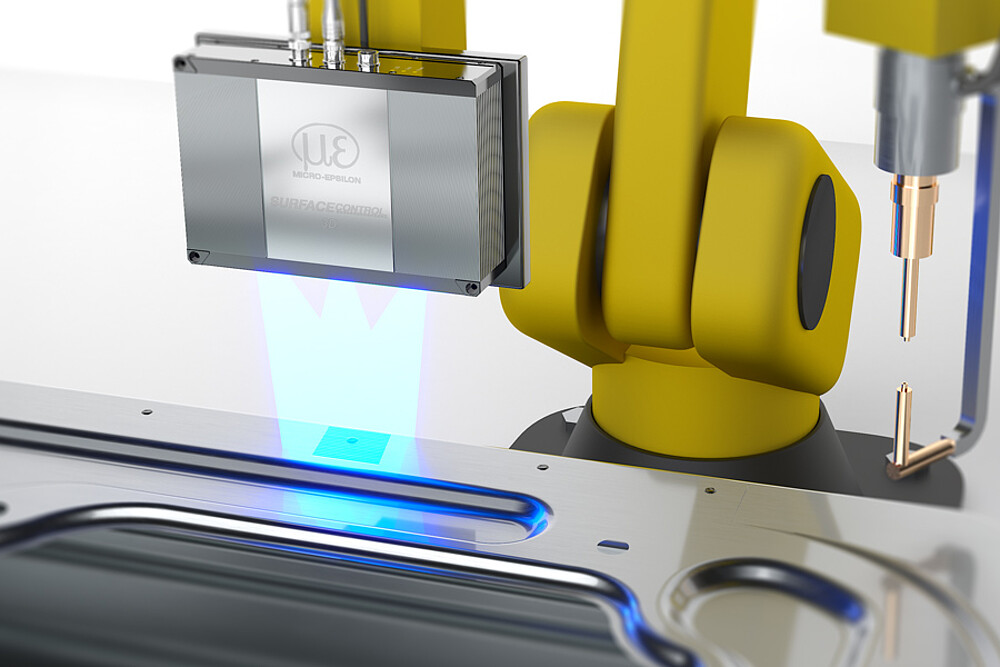

טווח מדידה גדול יותר של 240 מ"מ עם דיוק מעולה בציר Z

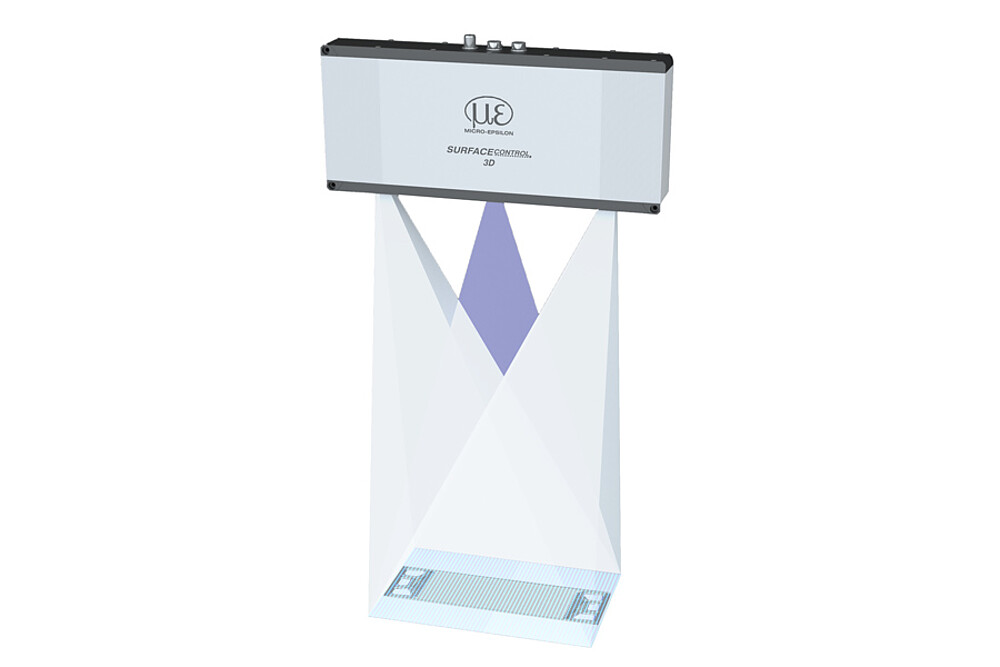

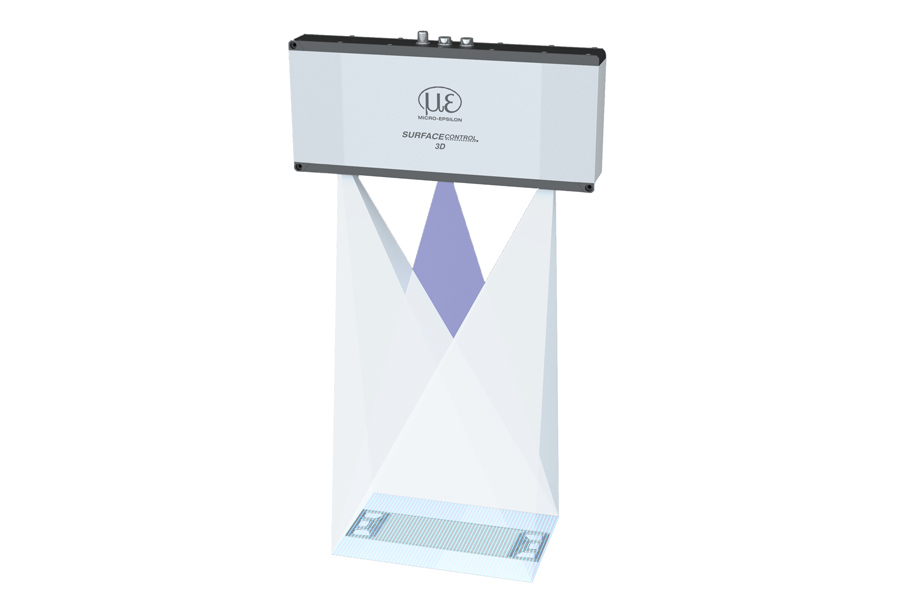

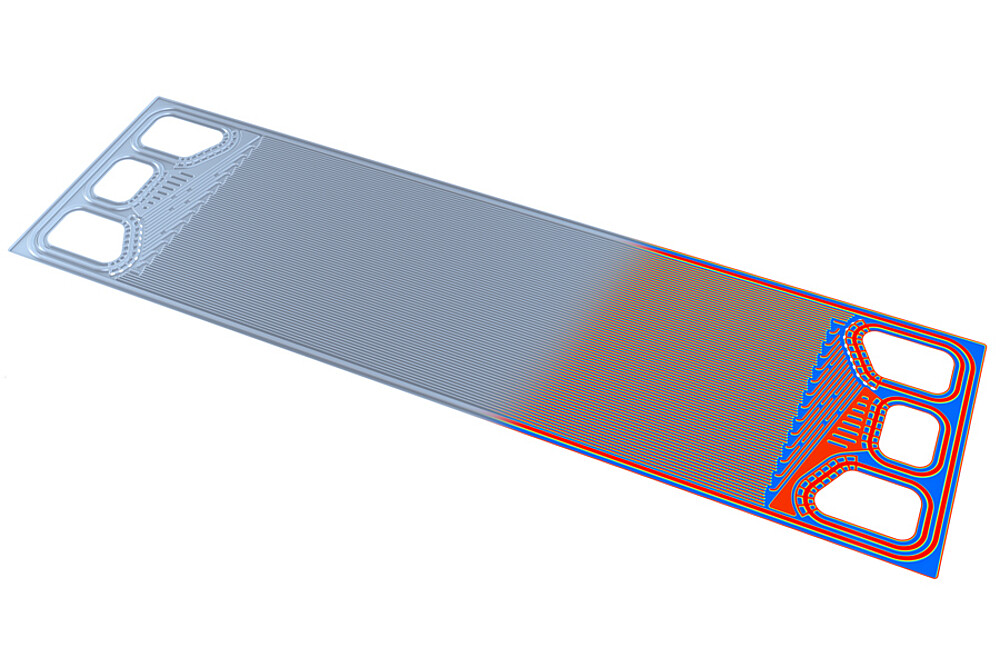

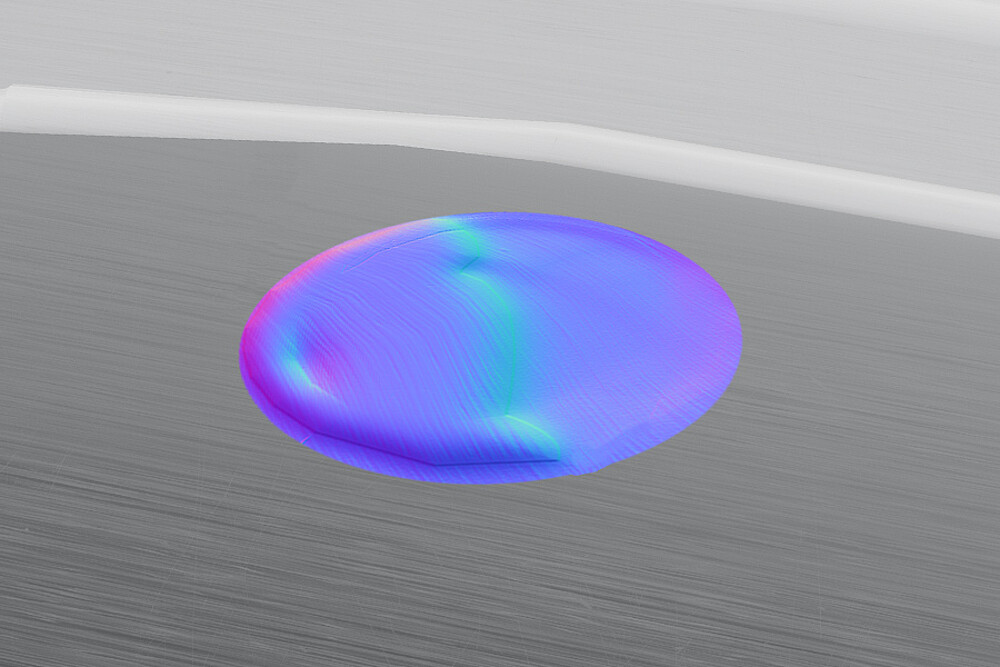

עם שטח מדידה של עד 245 x 180 מ"מ, ה-surfaceCONTROL 35x0-240 לוכד מבנים ופרטים על מטרות גדולות יותר בדיוק גבוה. בשל טווח המדידה הגבוה של ציר Z של 240 מ"מ, החיישנים אידיאליים ליישומים עם נפחי מדידה גדולים. רזולוציית ציר Z הגבוהה של 5 מיקרומטר בשילוב עם טווח המדידה הגדול יותר מאפשרת דיוק מירבי עבור מגוון רחב של יישומים, כגון לבדיקת לוחות דו-קוטביים לתאי דלק.
דור חדש של מדידות 3D
בנוסף לפלט הנתונים המהיר, ל-surfaceCONTROL 3D 3200 יש גם ממשק IO. שימוש ב-Gateway II 2D/3D מאפשר זמינות ל-EtherNet/IP, PROFINET ו-EtherCAT. תאימות3D GigE Vision מאפשרת גם שילוב קל בתוכנת עיבוד תמונה של צד שלישי. ערכת ה-SDK המקיפה לאינטגרציה של תוכנת הלקוח שלימה את חבילת התוכנה.
דוגמאות ליישומים:
- בדיקת גיאומטריה תלת מימדית וזיהוי צורות
- בדיקת רכיבים אלקטרוניים
- אוטומציה, ייצור וניטור תהליכים ובקרת איכות
- מדידה ללא מגע של משטחים מחזירי אור מפוזרים בתהליכי Stop and Go
- בדיקות צורה, מיקום ומשטח
תוכנת 3DInspect למשימות מדידה ובדיקת 3D

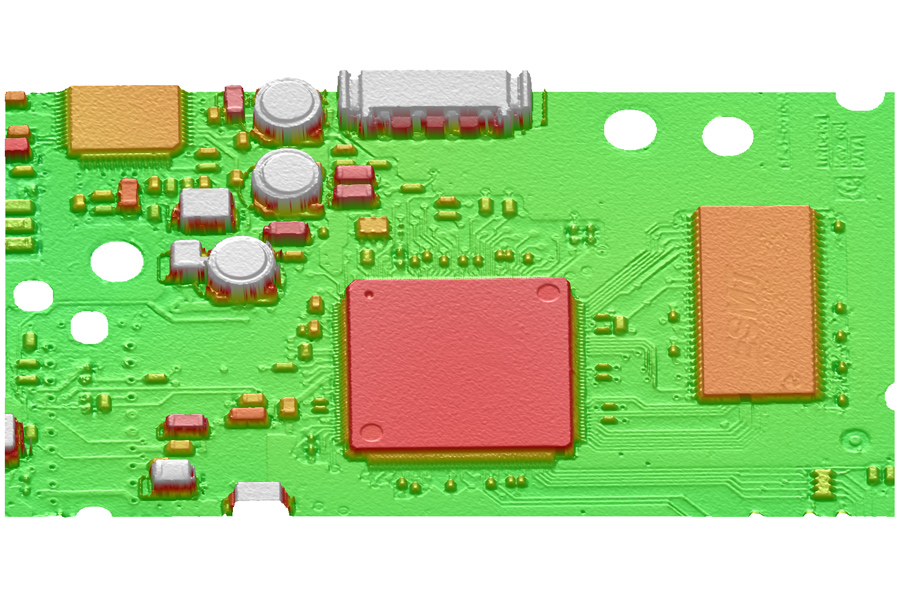

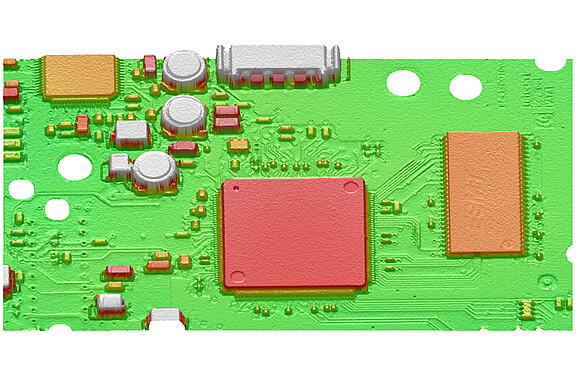

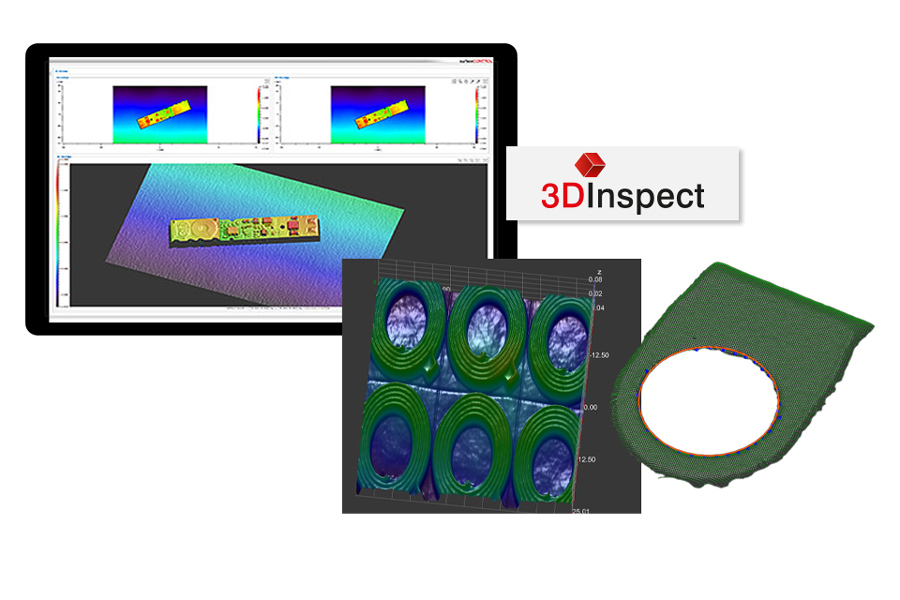

תוכנת 3DInspect היא כלי רב עוצמה להגדרת פרמטרים של חיישן ומשימות מדידה תעשייתיות. תוכנה זו מעבירה את נתוני המדידה מהחיישן באמצעות Ethernet ומספקת את הנתונים בצורה תלת-ממדית. נתונים תלת-ממדיים אלה מעובדים, מוערכים ונבדקים באמצעות תוכניות מדידה של 3DInspect במחשב האישי, ובמידת הצורך, מתועדים ומועברים באמצעות Ethernet ליחידת בקרה. במידת הצורך, ניתן לשמור נתונים תלת-ממדיים אלה עם התוכנה. בנוסף, ההגדרה וקונפיגורציית החיישן אפשרית באמצעות התוכנה. עבור חיבור לממשק אוטומציה, הפונקציות של הרחבת תוכנת 3DInspect Automation מאפשרות שימוש בחיישני SC3210, הכוללים גם רישום נתונים מקיף.
