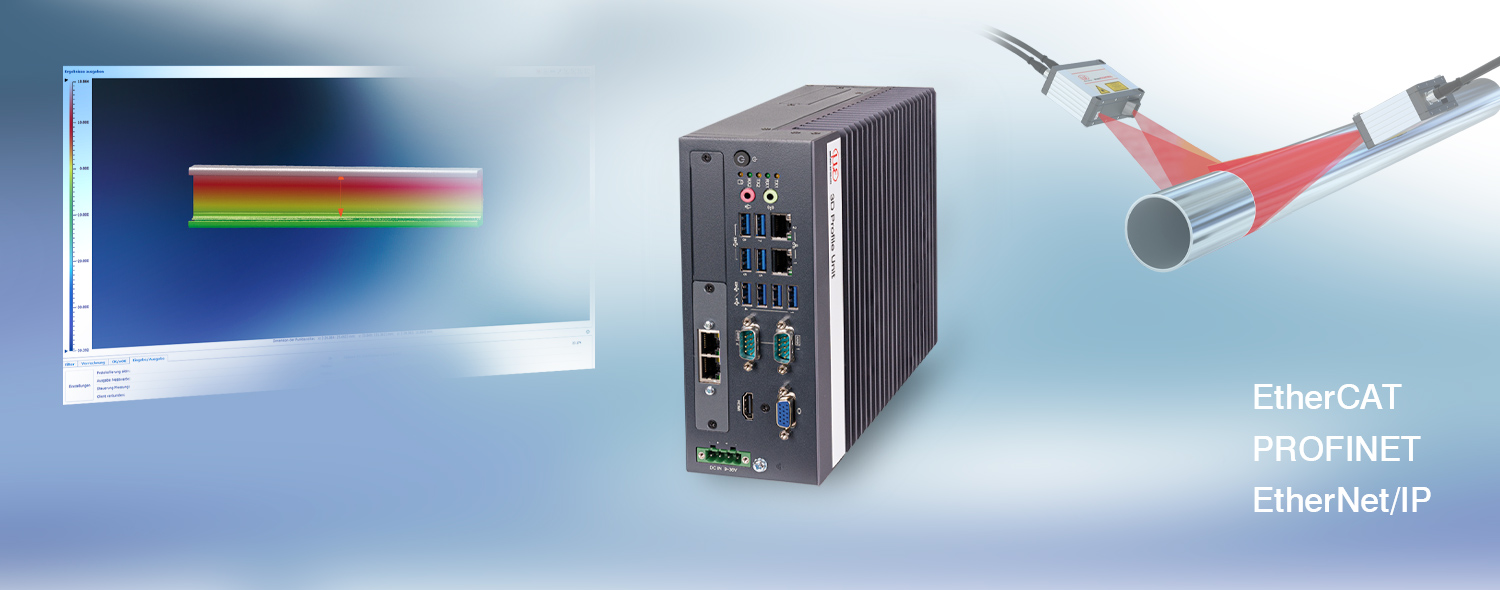

יחידת פרופיל 3D: הערכה תלת-ממדית חכמה ויציאת תוצאות של נתוני פרופיל 2D/3D משולבים

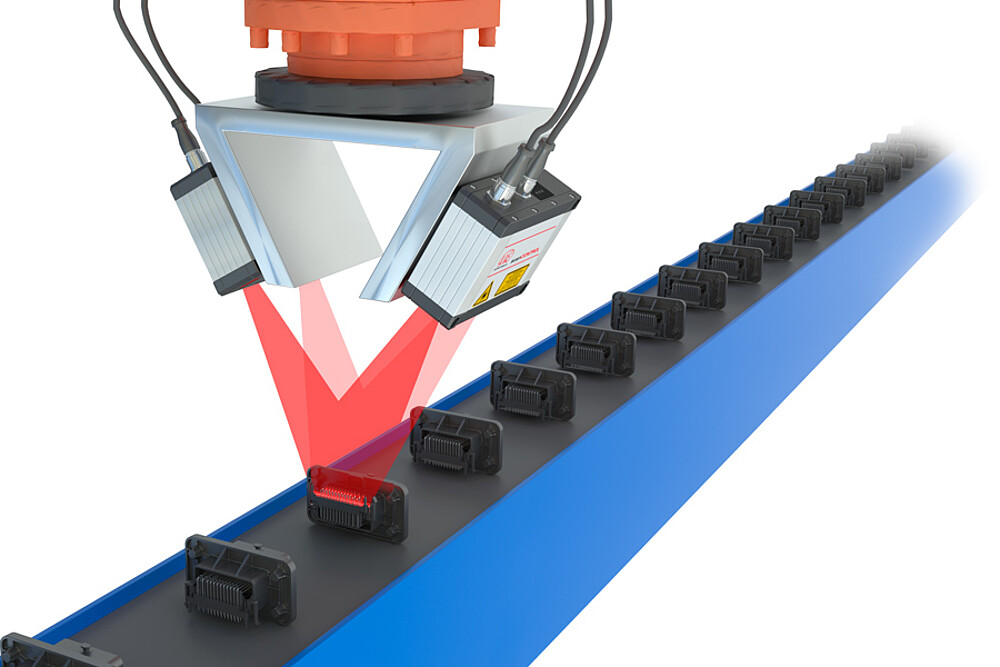

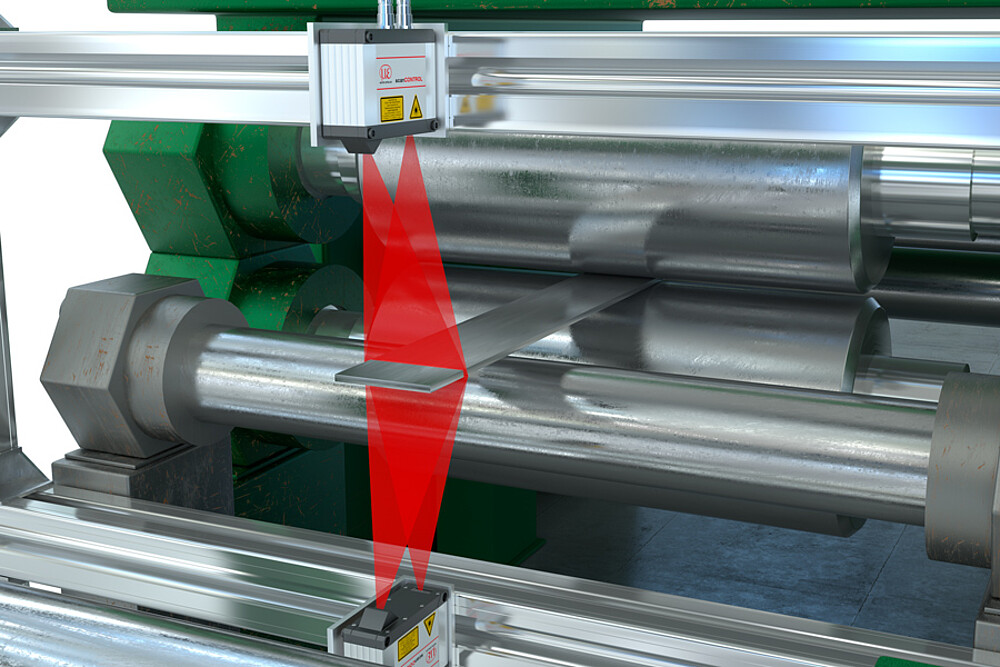

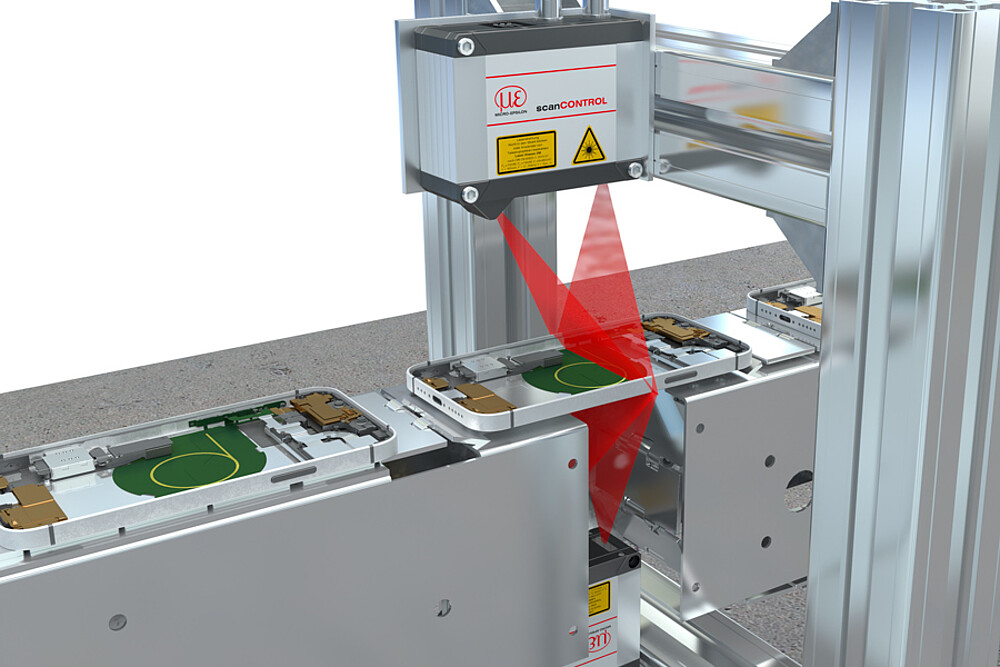

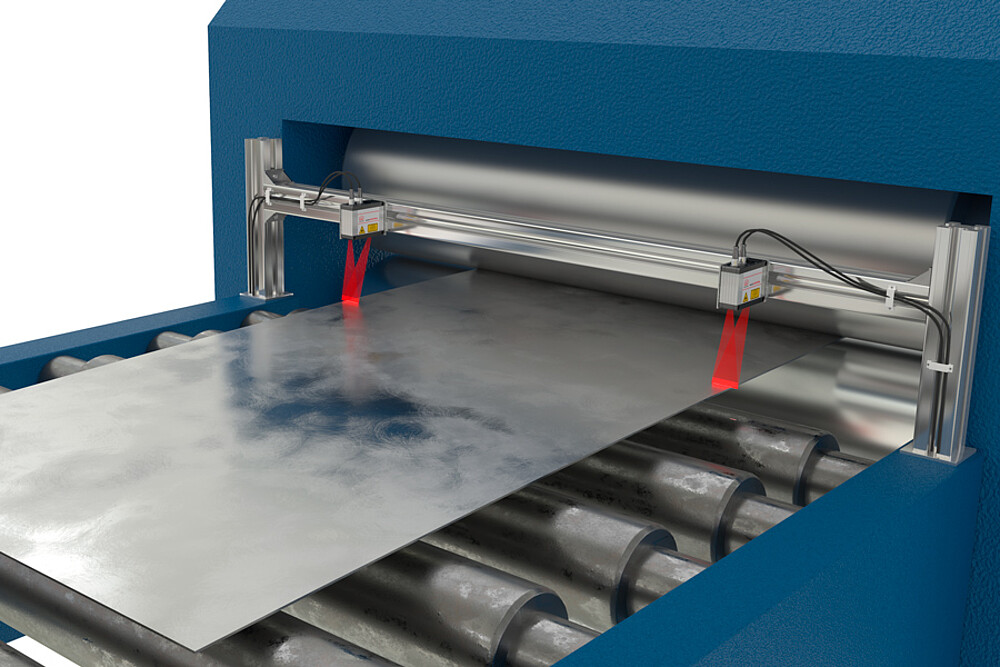

יחידת הפרופיל 3D מאפשרת חישוב של מספר פרופילים בודדים של חיישני scanCONTROL 30xx במערכת קואורדינטות משותפת. כך ניתן ליצור פרופיל דו-ממדי מורכב או ענן נקודות תלת-ממדי מורכב. לכן, ניתן לזהות גיאומטריות שונות, להרחיב טווחי מדידה ולמדוד עובי. ניתן לבצע התאמה מדויקת של מיקום החיישן למיקום של אובייקט המדידה באמצעות כניסות האנקודר המשולבות.
ניתן ליישם את הערכת הנתונים והפרמטריזציה של המערכת בתוכנת 3DInspect. בקר יחידת הפרופיל 3D כולל פיצ'ר הערכה משולב עם חיבור Ethernet תעשייתי, המאפשר שליטה באפליקציה ופלט ערכים שנמדדו ל-PLC. לחלופין, ניתן לשלב את בקר יחידת הפרופיל 3D בתוכניות עיבוד תמונות נפוצות באמצעות GigE Vision ולהפעיל אותו כספק נתונים גולמיים.
מאפיינים
- שילוב של פרופילים עד 8 סורקי לייזר
- אינטגרציה ב-GigE Vision כספק נתונים גולמיים
- חיבור Ethernet תעשייתי לבקרה והעברת ערכים שנמדדו
- הערכת מקטעים דו-ממדיים מורכבים או ענני נקודות תלת-ממדיים אפשריים
- רישום אוטומטי בזכות יעדי הרישום של מיקרו-אפסילון
- תואם לכל חיישניscanCONTROL 30xx

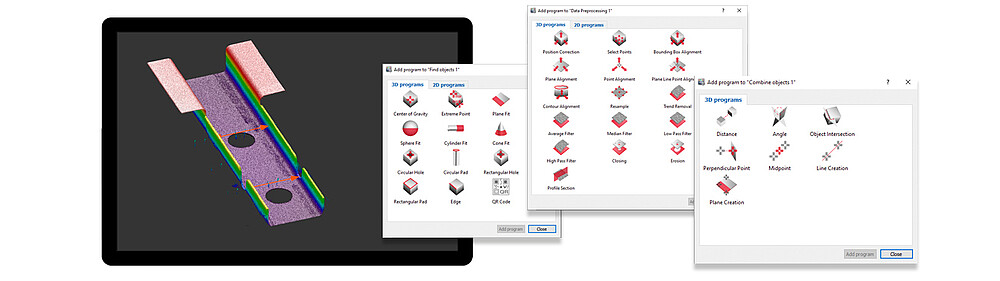

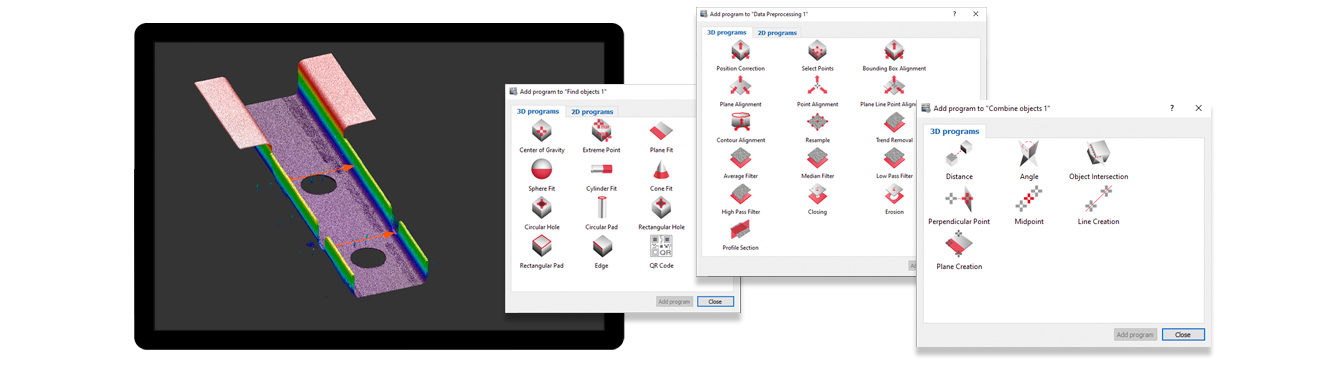

3DInspect: תוכנה עוצמתית לכל חיישני ה-3D מבית מיקרו-אפסילון
3DInspect הוא כלי תוכנה מתוקנן וידידותי למשתמש עבור יחידת הפרופיל 3D. הגדרת פרמטרים של יחידת הפרופיל 3D ורישום נתוני המדידה נעשים ישירות בתוכנת 3DInspect. כלים רבי עוצמה מאפשרים התאמה לענן נקודות וסינון, זיהוי אינטואיטיבי ובחירה של תחומים רלוונטיים ושילוב תוכניות. ניתן לעבד את ענני הנקודות התלת-ממדיות כנדרש ולפלט את הערכים הנמדדים לבקר.

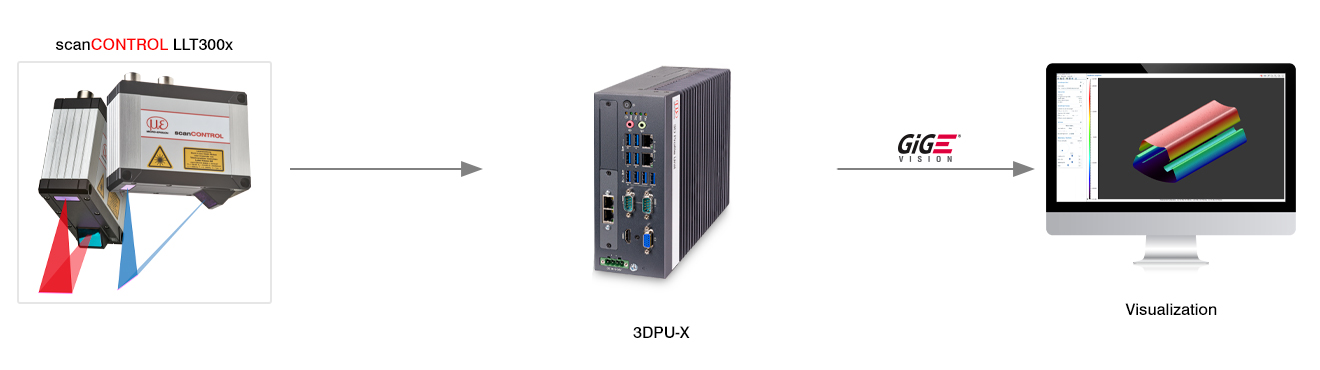

יצירה והעברה של נתוני פרופיל משולבים 2D/3D: 3DPU-X
3DPU-X היא מערכת שממירה את נתוני הפרופיל של מספר חיישני scanCONTROL למערכת קואורדינטות משותפת ומנגישה אותם כפרופילים דו-ממדיים / ענני נקודות תלת-ממדיים באמצעות GigE Vision.
אינטגרציה ישירה לעיבוד תמונות ותוכנות תלת-ממדיות | תקשורת עם כל לקוחות GigE Vision | העברת נתוני פרופיל או ענני נקודות תלת-ממדיים

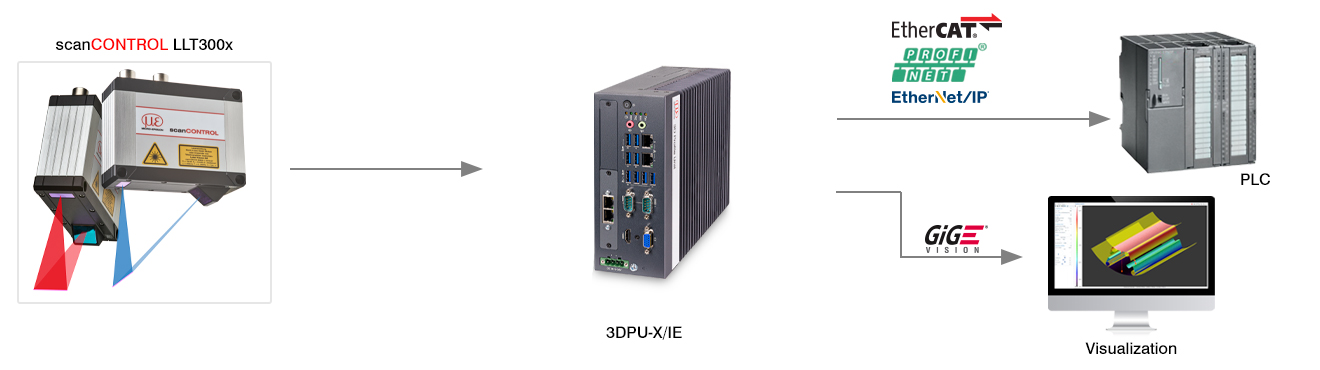

הערכה תלת-ממדית חכמה ויציאת תוצאות של נתוני פרופיל 2D/3D משולבים: 3DPU-X/IE
3DPU-X/IE היא מערכת שממירה את נתוני הפרופיל של מספר חיישני scanCONTROL למערכת קואורדינטות משותפת, מעריכה את הפרופילים הדו-ממדיים / ענני הנקודות התלת-ממדיים ומנגישה את הערכים שנמדדו באמצעות ממשקי חיבור של שדה משולבים, למשל, כתוצאות טובות או רעות.
הערכה ותצורה משולבים באמצעות 3DInspect | ממשק Ethernet תעשייתי לשליטה והעברת ערכים שנמדדו | העברת ערכים שנמדדו ותוצאות מדידה

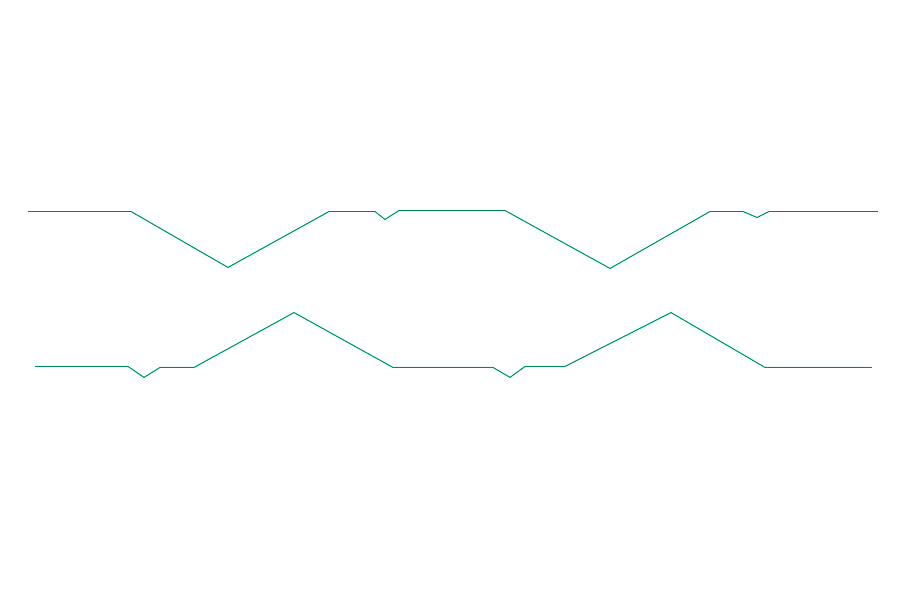

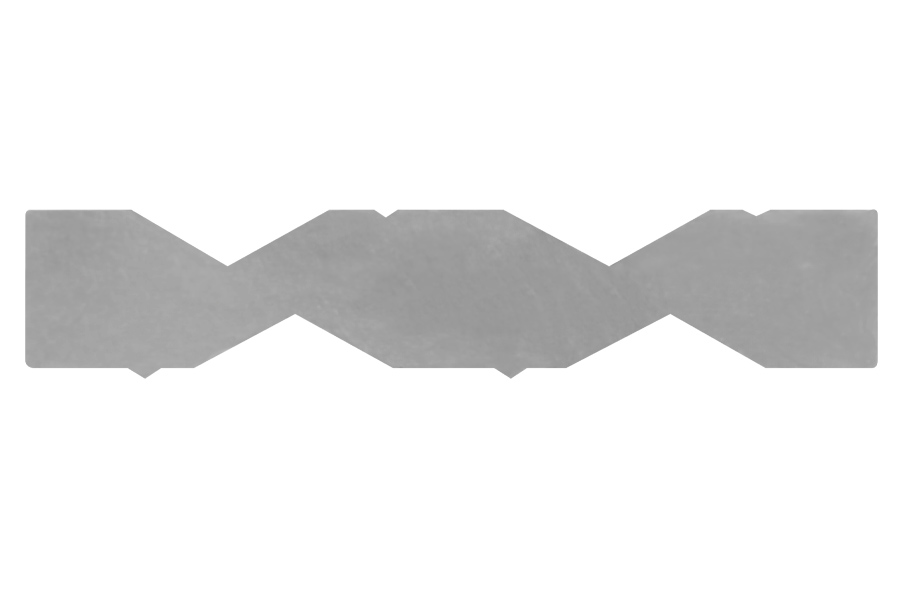

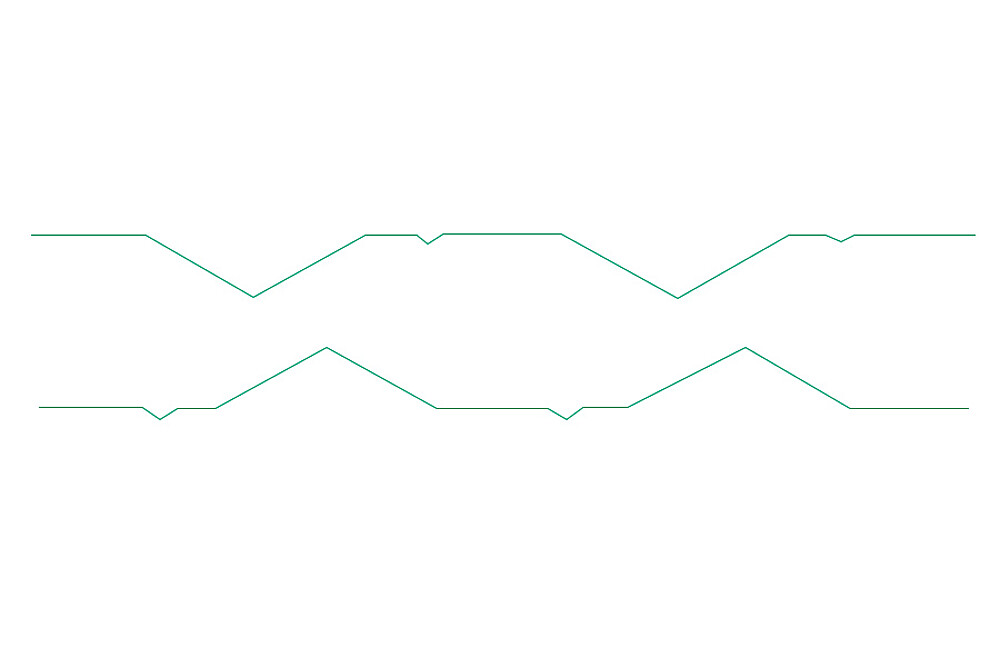

יעדי רישום של מיקרו-אפסילון לרישום אוטומטי
עם רישום רב-חיישני, המיקום של כל חיישן scanCONTROL בודד נקבע ומועבר למערכת קואורדינטות כוללת משותפת. הרישום מביא את הקריאות של חיישן בודד למערכת קואורדינטות משותפת לאורך כל תהליך ההתקנה.

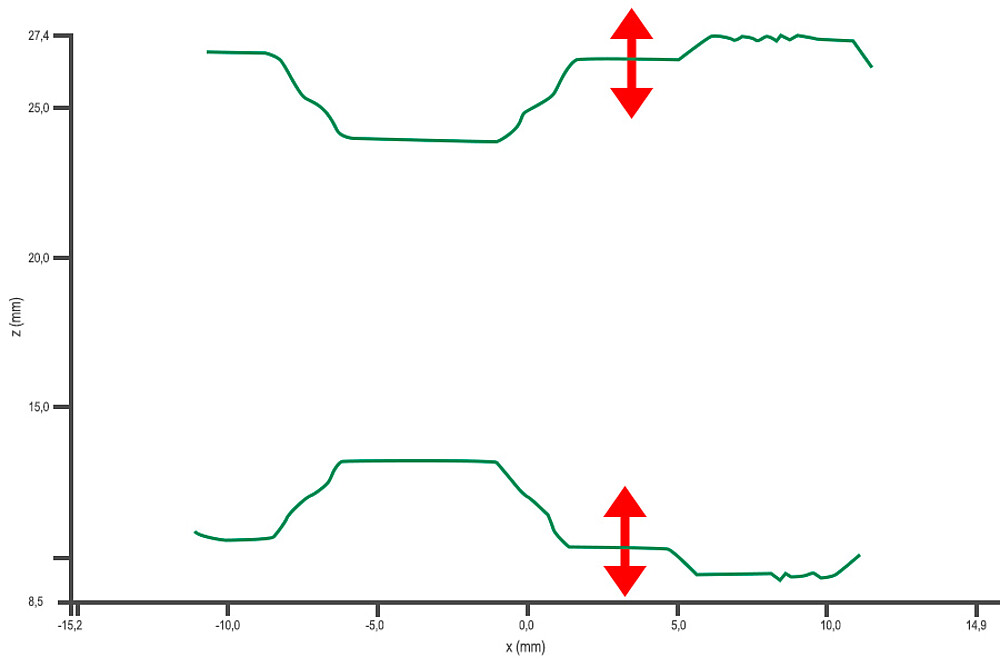

מיקרו-אפסילון מציעה יעד רישום ייחודי לכל טווח מדידה של חיישני scanCONTROL ולכל סידור מדידה. ניתן לעצב יעד רישום מיוחד עבור תצורות ומערכי מדידה ייחודיים. ניתן גם לרשום את החיישנים ללא יעד רישום באמצעות דגימה זהובה.
