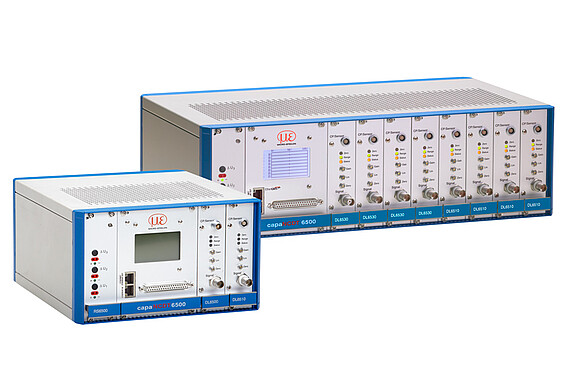

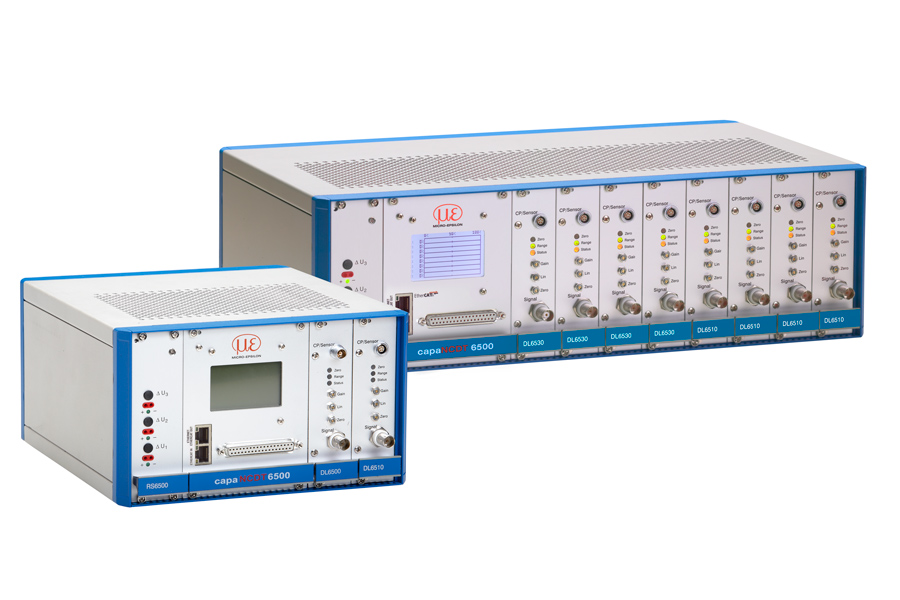

capaNCDT 6500

מערכת ננומטר מרובת ערוצים

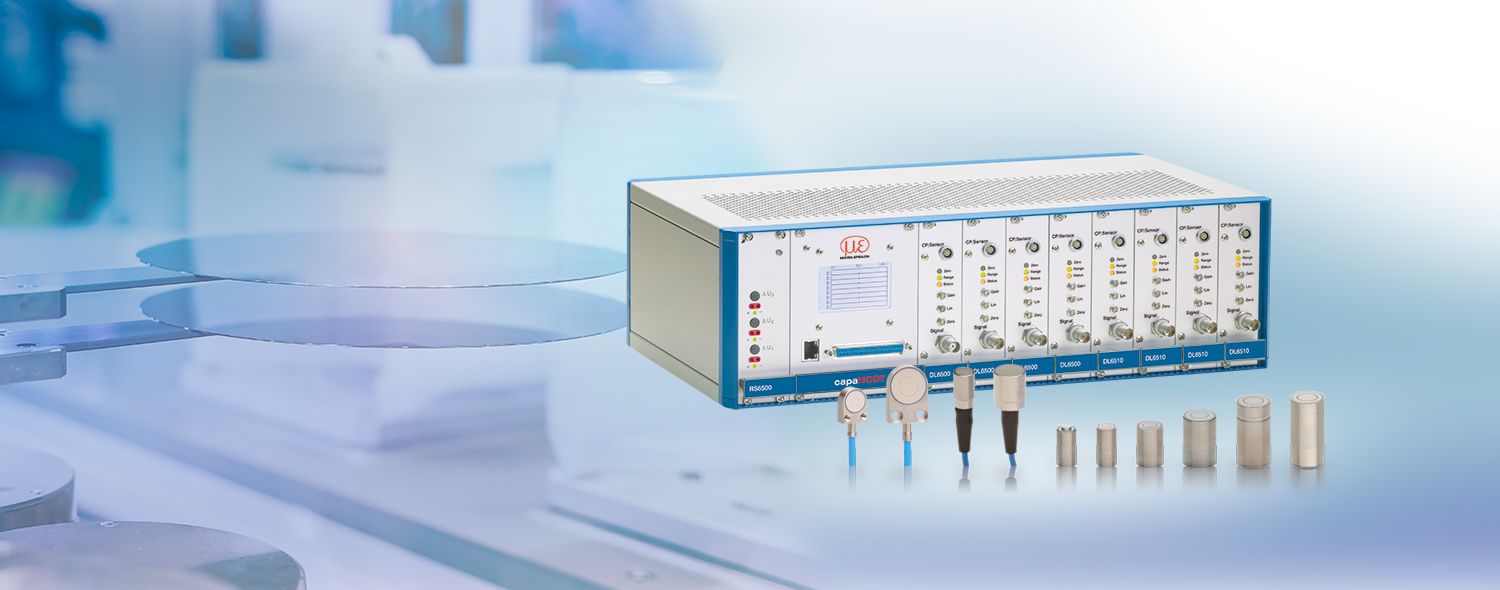

מערכת קיבולית רב-ערוצית לקבלת רזולוציה מרבית

חיישני התזוזה הקיבוליים מיועדים למשימות מדידה הדורשות דיוק גבוה במיוחד. המערכת הקיבולית הרב-ערוצית capaNCDT 6500 מותאמת באופן מיטבי למדידה מהימנה של עד רזולוציה תת-ננומטרית. הבקר מציע קצב תגובה מרבי של 7.8‏קילו-הרץ (דיגיטלי, עם עד ארבעה ערוצים) או תגובת תדר של 8.5‏kHz. בנוסף לפלט אנלוגי, קיים גם ממשק אתרקאט. ממשק אתרקאט מאפשר שידור נתונים מדויקים בזמן אמת באינטגרציה במהירות גבוהה בסביבת המדידה הקיימת וסנכרון של שתי מערכות. ההתקנה וההגדרה של מערכת capaNCDT 6500 מבוצעות בקלות באמצעות דפדפן אינטרנט.

צור קשר
logo

מאפיינים

  1. טווחי מדידה (מ"מ): 0.05 | 0.2 | 0.5 | 0.8 | 1 | 2 | 3 | 5 | 10
  2. רזולוציה מרבית: 0.0375 ננומטר
  3. לינאריות מרבית: 0.01 מיקרומטר
  4. תגובת תדר: 8.5‏kHz (-3dB)
  5. קצב נתונים (פלט דיגיטלי): 7.8‏kHz
  6. פלט אנלוגי (מתח/זרם)
  7. אתרנט, אתרקאט
  8. מודולרי – עד 8 ערוצים
  9. קדם-מגבר חיצוני או פנימי
  10. התקנה והגדרה ידידותיות למשתמש באמצעות ממשק אינטרנט
[]
צור קשר
Maoz Kain
972-3-5590277+
ליצירת קשר
Your request for: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* שדות חובה
אנו מתייחסים למידע בחסיון רב. אנא קרא את הצהרת הפרטיות שלנו (באנגלית).

רזולוציה מקסימאלית

מערכת capaNCDT 6500 מיועדת למשימות מדידה הדורשות רזולוציה תת-ננומטרית. חוזקותיו מודגמות במיוחד במשימות מיצוב בתעשיית המוליכים למחצה וביישומי מעבדה. מערכת capaNCDT 6500 המודולרית מיועדת ליישומים רב-ערוציים. ניתן לחבר עד שמונה חיישנים דרך קדם-מגבר למעגלי האלקטרוניקה של ייצוב האות.

Laptop with web interface

קלות הפעלה באמצעות ממשק אינטרנט

בזכות ממשק אינטרנט ידידותי למשתמש, כל תהליך ההגדרה של הבקר והחיישנים מבוצע ללא שימוש בתוכנה נוספת. הגישה לממשק האינטרנט מבוצעת באמצעות אתרנט ומציעה אפשרויות התקנה והגדרה לפילטרים, קישורים אריתמטיים ופרמטרים שימושיים אחרים כגון טריגרינג, אחסון נתוני מדידה ולינאריזציה.

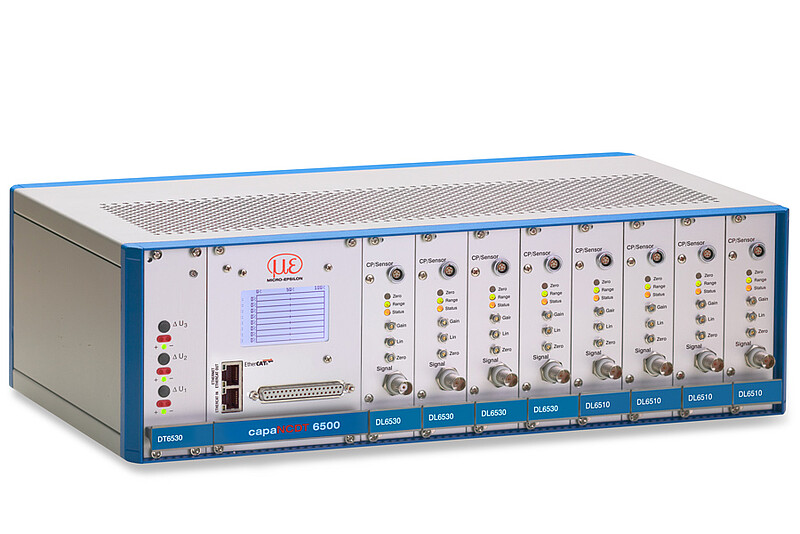

Controller capaNCDT 6530 - Capacitive controller with sub-nanometer resolution

הבקר הקיבולי DT6530 מציע רזולוציה מרבית ויציבות אותות למדידת קיבולית של תזוזה. ניתן להפעיל את הבקר עם עד ל-8 ערוצים ולא רק שהוא מתאים לעצמים מוליכים חשמלית אלא גם לחומרים מבודדים. בנוסף לפלטים אנלוגיים, יש לבקר גם ממשק אתרנט דיגיטלי. בקר DT6530 תואם לכל החיישנים והכבלים בסדרת capaNCDT.

מאפיינים

  1. רזולוציה דינמית: 0.002% FSO (8.5 קילו-הרץ)

  2. תגובת תדרים 8.5 קילו-הרץ (-3 dB) (טווחי תדרים הניתנים לשינוי ל: 1 קילו-הרץ, 8.5 קילו-הרץ, 20 קילו-הרץ

  3. פלט אנלוגי 0 ... 10 וולט (מוגן קצר חשמלי), 4 ... 20 mA;

  4. ממשק Ethernet דיגיטלי 24 סיביות; את'רקוט

  5. התאמה מיוחדת: עד פי ארבעה מאורך כבל רגיל

Mounting frame for double-sided thickness measurement

מסגרת ההרכבה מיועדת לשימוש עם חיישנים קיבולים למדידות עובי דו-צדדיות ומסייעת ליישר את נקודות המדידה זו עם זו. המסגרת מאפשרת לחיישנים לשכב בדיוק על ציר אחד, כלומר נקודות המדידה מסודרות בהתאמה. הדבר מונע מדידות בקיזוז ותוצאת מדידה אמינה מושגת בדיוק הגבוה ביותר האפשרי. מסגרות ההרכבה מספקות מקום לעד 6 חיישנים. שני חיישנים כל אחד יוצרים נקודת מדידה.

מאפיינים

  1. מדידת עובי מרובת מסלולים עד 3 נקודות בו-זמנית

  2. יציבות טמפרטורה גבוהה למדידות מדויקות בטמפרטורות של עד 100 מעלות צלזיוס

  3. מתאים לוואקום

  4. עיצוב קומפקטי במיוחד

  5. אינטגרציה קלה והתאמה מחדש במערכות קיימות

  6. תואם לחיישני capaNCDT

  7. תכנון לכיול ולדיוק גבוה במדידות עובי
