מראות היגוי דינמיות ומהירות להיגוי מדויק של קרן לייזר

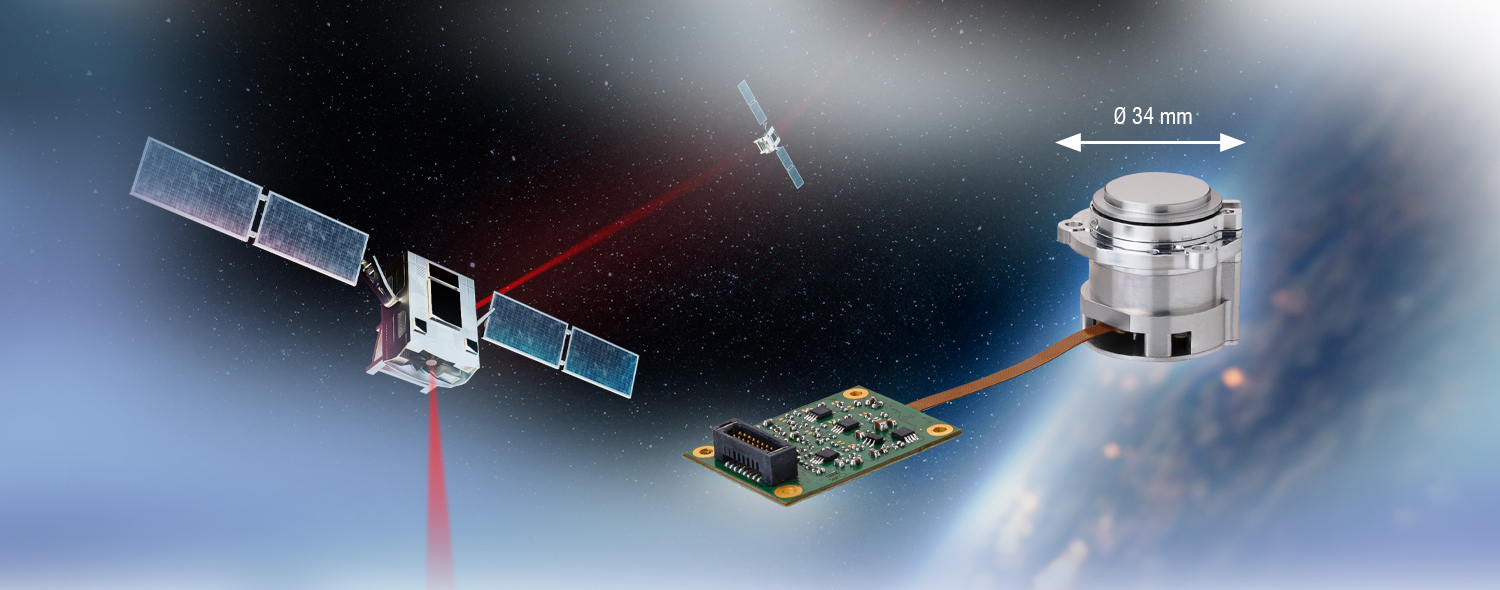

מראות היגוי מהיר (FSM) של מיקרו-אפסילון הן מראות הטיה מיניאטוריות המשמשות להסטת קרני אור או לייזר במדויק. דגמי ה-FSM3000 משלבים דיוק מעולה עם דינמיות מקסימלית. הן קלות לשילוב וחזקות מאוד, ולכן הן משמשות, בין היתר, לתקשורת לוויינית בחלל. מפעיל סליל קולי חזק וחיישני זרמי מערבולת משובצים ברזולוציה גבוהה מאפשרים תנועות מדויקות במיוחד וזווית הטיה רחבה. הודות לאיכות המראה המעולה, ה-FSM עומדת בתקנים האופטיים המחמירים ביותר. אופטימיזציה סדרתית לכמויות גדולות - אידיאלית ליישומים בתעשייה, אופטיקה, תעופה וחלל וביטחון.
גלו עכשיו את התקן החדש להנחיית קרן דינמית.
תכונות מיוחדות
- זווית הטיה גדולה של ±1.5° דינמיות גבוהה עם התנהגות בקרה יוצאת דופן עד 1.5 קילוהרץ מראה מדויקת גדולה (Ø 20 מ"מ) עם רפלקטיביות גבוהה להפסדים אופטיים נמוכים מדידת מיקום ברזולוציה גבוהה < 0.7 מיקרו-רדיאנים קומפקטית וחזקה במיוחד הודות לסליל קולי וטכנולוגיית חיישנים פטנטית מתאים כמעט לכל הסביבות: תעופה וחלל, ביטחון, אופטיקה ותעשייה ביצועים מוכחים בשימוש טורי בתקשורת לוויינית

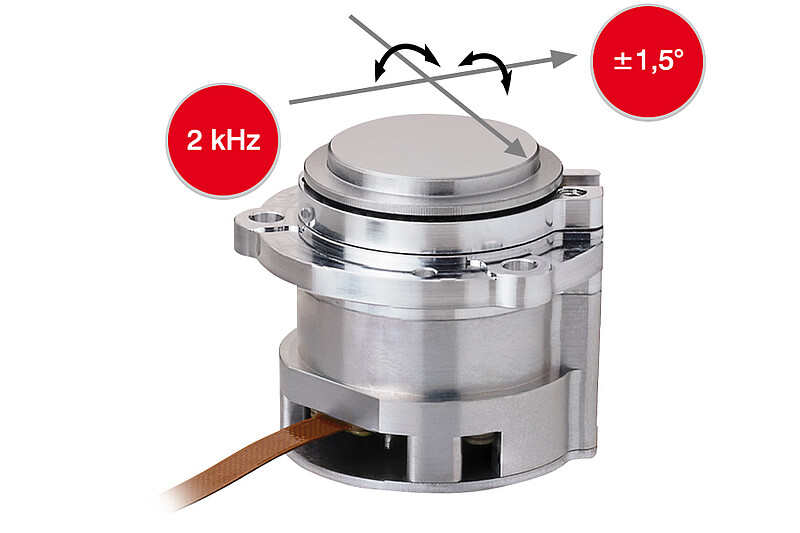

זווית הטיה גדולה עם דינמיות גבוהה
מראות ההיגוי המהיר של מיקרו-אפסילון מבוססות על טכנולוגיית סליל קולי חדשנית ומשיגות תדר מרבי מרשים של 2 קילוהרץ, שהוא דומה למערכות פיאזו-בקרות אך חזקות הרבה יותר. לכן הן מגיבות במהירות רבה ומתאימות באופן אידיאלי ליישומים דינמיים. יחד עם זאת, טווח התנועה הגדול של המראה של ±1.5° מאפשר דרגות חופש נוספות וכן אפשרויות שימוש גמישות תוך שמירה על רמת דיוק גבוהה.

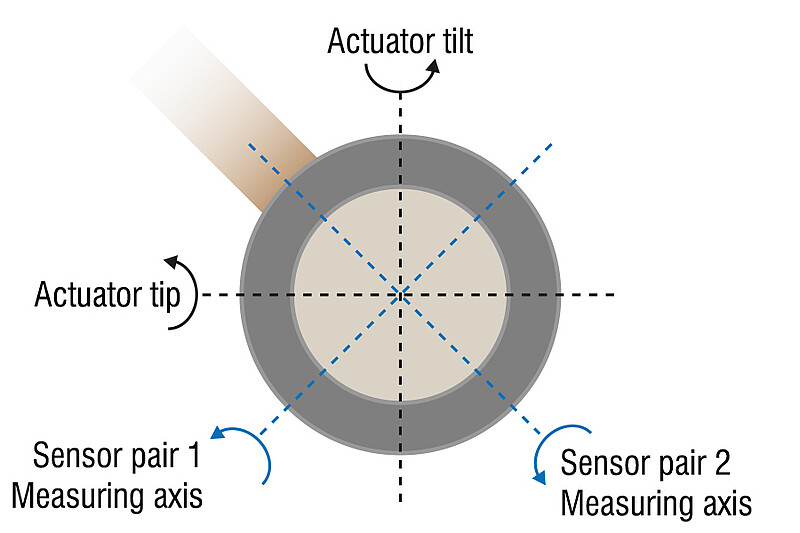

דיוק מקסימלי בשני צירים (הטיה/סיבוב)
ניתן לשלוט במראה ההיגוי המהיר בדיוק רב בשני צירים. מיקום המראה מזוהה באופן רציף על ידי ארבעה חיישני זרמי מערבולת משולבים, בעוד שארבעה סלילי מפעיל מבצעים את התנועה המתאימה בדיוק רב. שני חיישנים ומפעילים מנוגדים יוצרים יחד ציר מדידה וסיבוב מוגדר. נקודת סיבוב מרכזית מבטיחה תנועה ללא שחרור אחורי, ללא שחיקה ומסונכרנת, דיוק מקסימלי ודינמיות במהלך הפעולה.
מיקום מראה יציב ותכונות השתקפות אופטימליות
מראות בעלות היגוי מהיר משמשות, בין היתר, לתקשורת אופטית ולכן חייבות להשיג העברת נתונים יציבה עם איכות אות גבוהה. כדי למקסם את עוצמת השידור, דגמי FSM3000 משתמשים במראות שטוחות במיוחד בעלות תכונות החזרה מצוינות (דיאלקטרי > 99.3% ב-1550 ננומטר). יחד עם זאת, תכנון המערכת בשילוב עם טכנולוגיית החיישנים החזקה מאפשר מיקום מראה יציב שקל לכוונן, מבלי להיות מושפע מהסביבה.

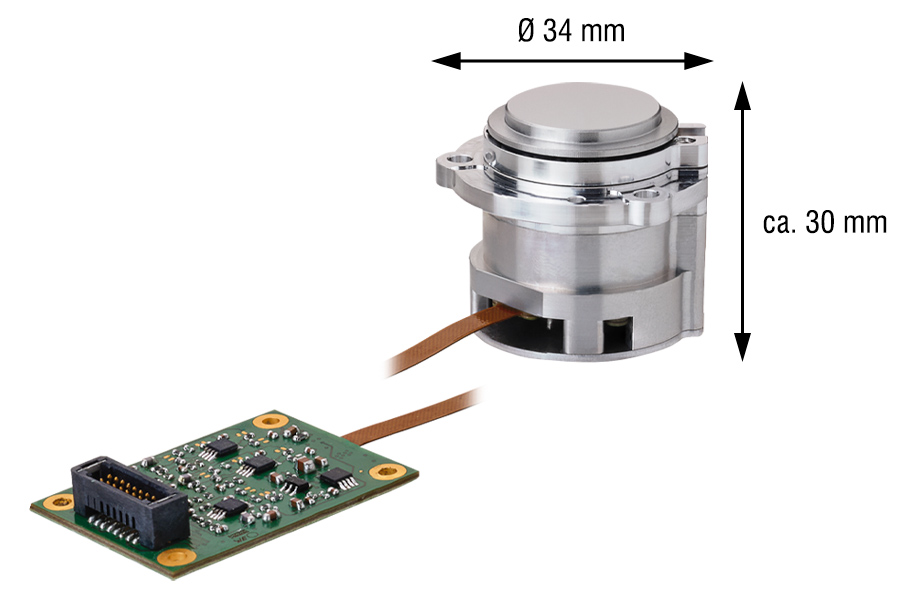

קטנים, קלי משקל וחזקים
עם שילוב מושלם בין חומרים, קונספט טכנולוגי והנדסת חיישנים, כל רכיבי ה-FSM3000 חזקים ביותר. מערכות המראות המהירות מתהדרות גם בגודל קומפקטי מאוד ומשקלן 55 גרם בלבד. זה לא רק מקל על שילובן, אלא גם הופך אותן עמידות ביותר. לדוגמה, הן יכולות לעמוד בפני זעזועים ורעידות כבדות במהלך שיגור רקטות ללוויינים והן מדויקות ואמינות מאוד במסלול.

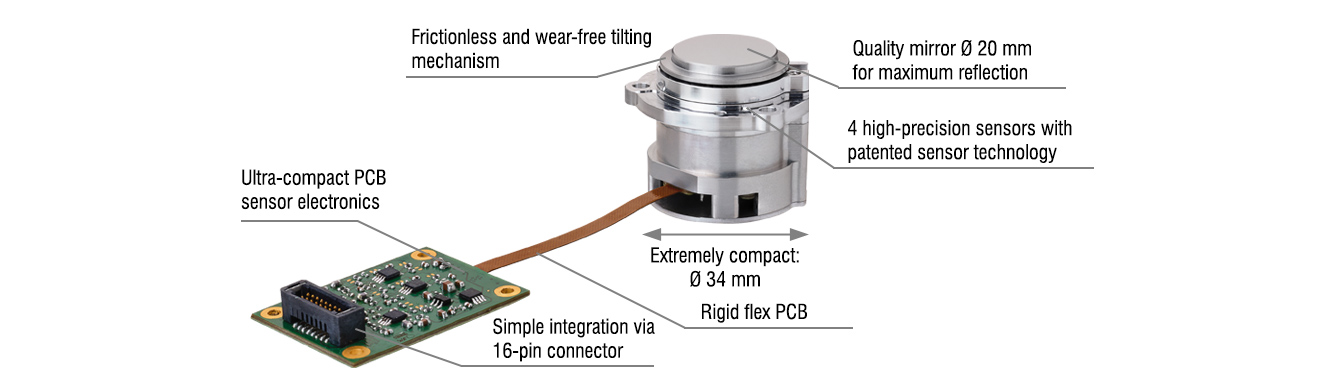

תכנון מערכת חכם - קל לשילוב
מראות ההטיה FSM3000 מהירות וקלות לשילוב הן מכנית והן חשמלית. בנוסף לגודלן הקטן ולמשקלן הנמוך, הכבל המשולב של אלקטרוניקת החיישן עם מחבר 16 פינים וחורי ההידוק הרוחביים מפשטים את ההתקנה המכנית. החיישן זקוק למתח חשמלי של 5 וולט בלבד ומערכת המפעיל זקוקה להספק של 113 מיליוואט בלבד (בסטייה נומינלית מקסימלית של 1.5°).

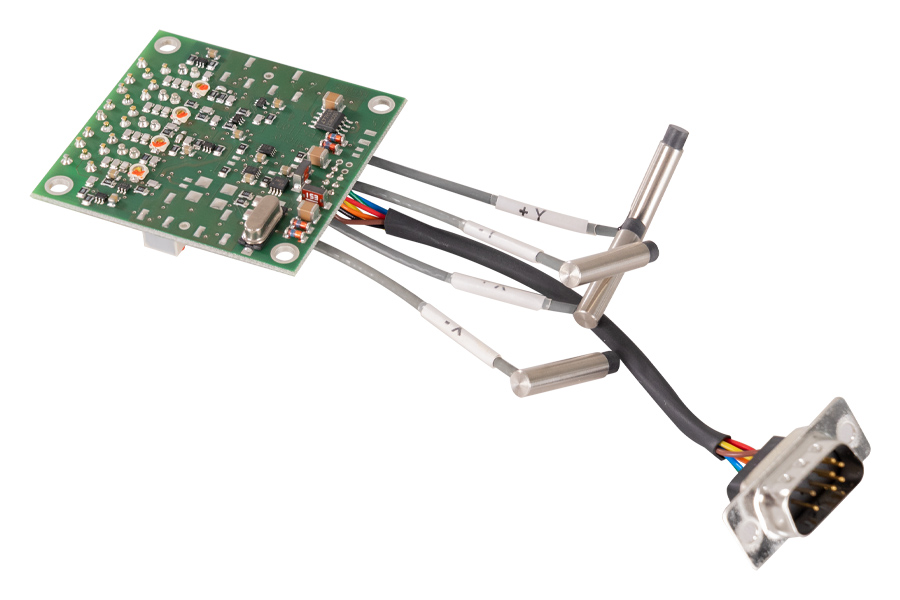

הטיית מראה עם חיישנים מדויקים במיוחד של מיקרו-אפסילון
בנוסף למראות היגוי מהיר מוכנות מראש, מיקרו-אפסילון מציעה גם מערכות זרמי מערבולת מיוחדות למדידות הטיה מדויקות במיוחד של המראה. עבור יישום זה, בנינו וסיפקנו ללקוחותינו מערכות בעלות ארבעה ערוצים לשילוב מערכת ישיר או שילוב במראות היגוי מהיר מזה שנים רבות.
מערכות אלו מתאימות במיוחד להיגוי מראות גדולות יותר או כאשר ישנן דרישות מיוחדות למיקום המראות.
