מערכות חישנים לזיהוי צבע לבדיקות רכיבי LED של תפקוד, צבע ועוצמה

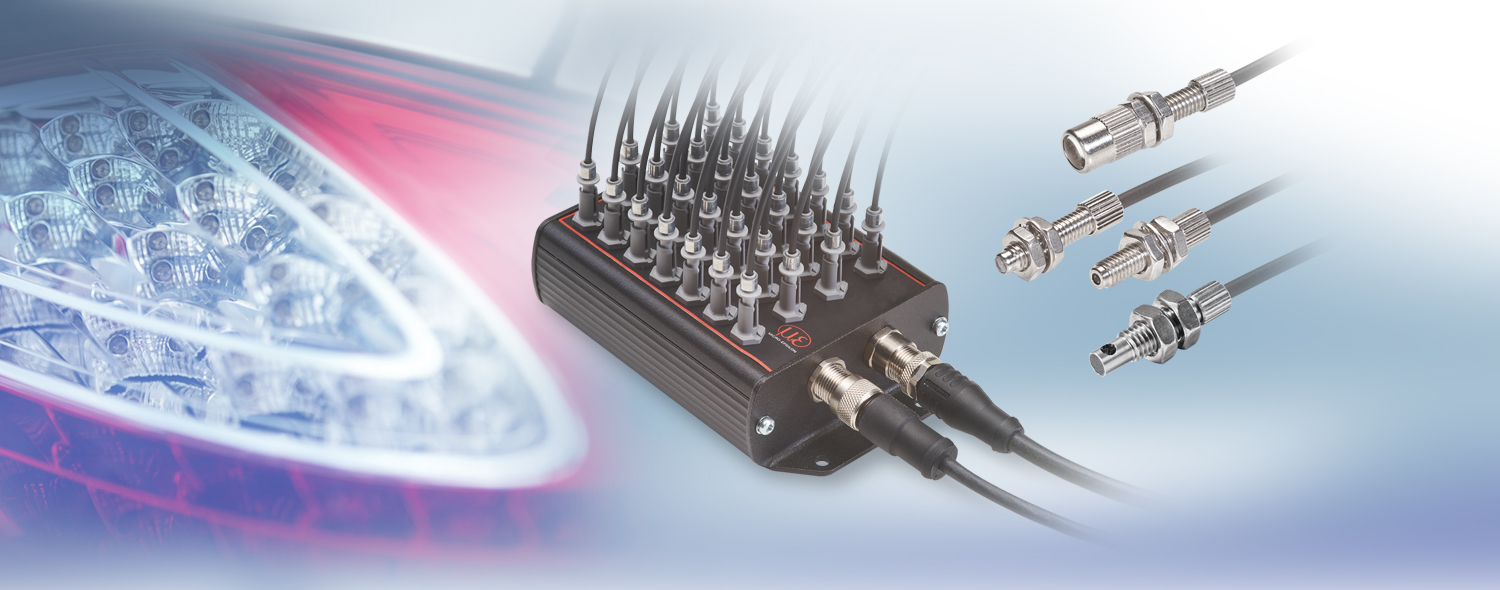

ColorCONTROL MFA משמש לבדיקות צבע גמישות ובדיקות אינטנסיביות של לדים, תצוגות ואובייקטים צבעוניים. המיקום הגמיש של החיישנים ביחס לאובייקטים, כמו גם ההדירות הגבוהה שלהם, שיעורי המדידה והדינמיקה הופכים את השימוש בו לנוח וקל במיוחד. colorCONTROL MFA אחד מנטר עד 28 אובייקטים לבדיקה בו זמנית.
- מערכת רב־ערוצית לזיהוי צבע
- 7 ערוצי מדידה
- חזרתיות: xy < ± 0.000025
- קצב מדידה גבוה עד 100 הרץ
- טווח דינמי רחב של 1 ... 50,000 לוקס
- ניטור סימולטני של עד 7 אובייקטים לבדיקה
- בדיקת צבע במרחבי צבע XYZ, xyY, Luv, uvl ו־RGB
- פלט של אורך גל דומיננטי (λdom) וטמפרטורת צבע (CCT)
- חיישני קליטה MFS ניתנים להחלפה
- פלטים: USB / RS422 / RS232
- Data sheet colorCONTROL MFA (pdf, 1.53 MB)
- CAD files 3D-models colorCONTROL MFA (STEP) (zip, 4.91 MB)
- Operating Instructions colorCONTROL MFA (pdf, 9.02 MB)
- Setup Guide colorCONTROL MFA (pdf, 2.38 MB)
- Firmware colorCONTROL MFA Serie 7/14/21/28 - V1.2.13 (zip, 2.46 MB)
- FTDI driver CDM 2.08.30 WHQL Certified (zip, 3.10 MB)

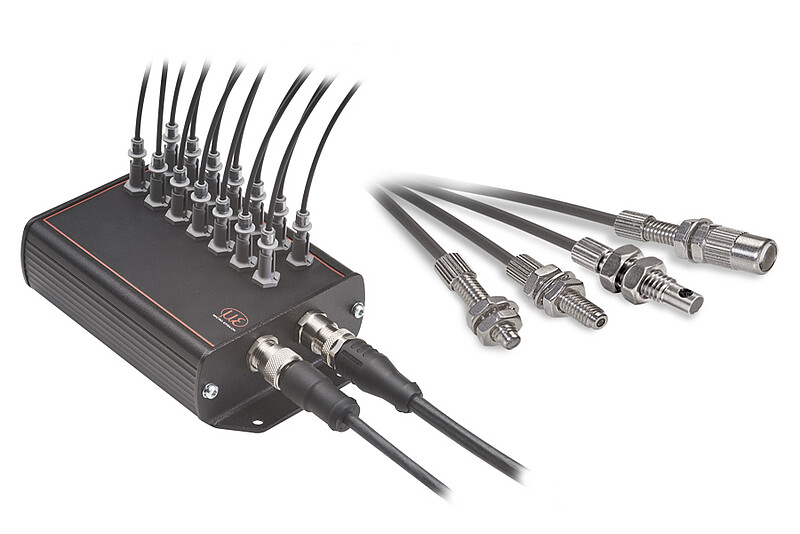

- מערכת רב־ערוצית לזיהוי צבע
- 14 ערוצי מדידה
- חזרתיות: xy < ± 0.000025
- קצב מדידה גבוה עד 80 הרץ
- טווח דינמי רחב של 1 ... 50,000 לוקס
- ניטור סימולטני של עד 14 אובייקטים לבדיקה
- בדיקת צבע במרחבי צבע XYZ, xyY, Luv, uvl ו־RGB
- פלט של אורך גל דומיננטי (λdom) וטמפרטורת צבע (CCT)
- חיישני קליטה MFS ניתנים להחלפה
- פלטים: USB / RS422 / RS232
- Data sheet colorCONTROL MFA (pdf, 1.53 MB)
- CAD files 3D-models colorCONTROL MFA (STEP) (zip, 4.91 MB)
- Operating Instructions colorCONTROL MFA (pdf, 9.02 MB)
- Setup Guide colorCONTROL MFA (pdf, 2.38 MB)
- Firmware colorCONTROL MFA Serie 7/14/21/28 - V1.2.13 (zip, 2.46 MB)
- FTDI driver CDM 2.08.30 WHQL Certified (zip, 3.10 MB)

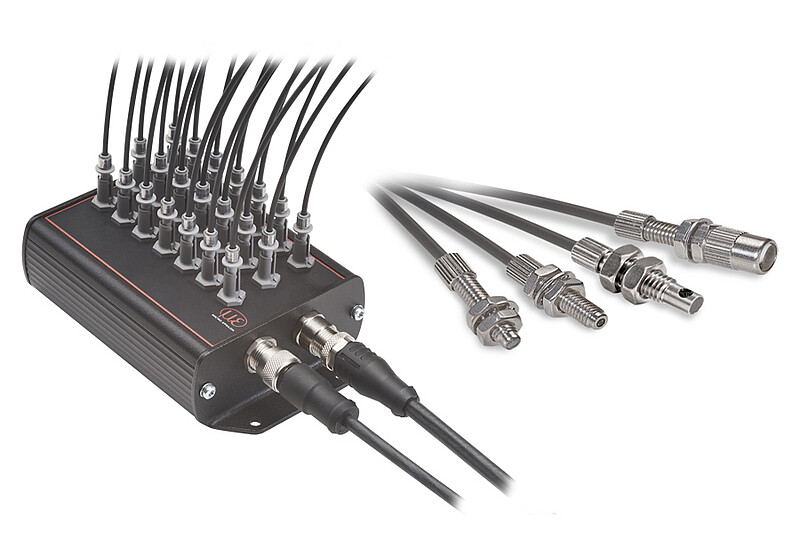

- מערכת רב־ערוצית לזיהוי צבע
- 21 ערוצי מדידה
- חזרתיות: xy < ± 0.000025
- קצב מדידה גבוה עד 60 הרץ
- טווח דינמי רחב של 1 ... 50,000 לוקס
- ניטור סימולטני של עד 21 אובייקטים לבדיקה
- בדיקת צבע במרחבי צבע XYZ, xyY, Luv, uvl ו־RGB
- פלט של אורך גל דומיננטי (λdom) וטמפרטורת צבע (CCT)
- חיישני קליטה MFS ניתנים להחלפה
- פלטים: USB / RS422 / RS232
- Data sheet colorCONTROL MFA (pdf, 1.53 MB)
- CAD files 3D-models colorCONTROL MFA (STEP) (zip, 4.91 MB)
- Operating Instructions colorCONTROL MFA (pdf, 9.02 MB)
- Setup Guide colorCONTROL MFA (pdf, 2.38 MB)
- Firmware colorCONTROL MFA Serie 7/14/21/28 - V1.2.13 (zip, 2.46 MB)
- FTDI driver CDM 2.08.30 WHQL Certified (zip, 3.10 MB)

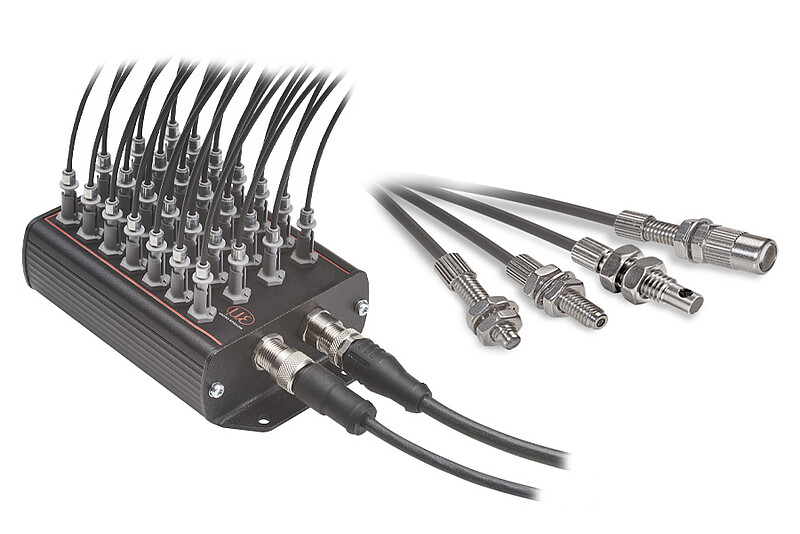

- מערכת רב־ערוצית לזיהוי צבע
- 28 ערוצי מדידה
- חזרתיות: xy < ± 0.000025
- קצב מדידה גבוה עד 50 הרץ
- טווח דינמי רחב של 1 ... 50,000 לוקס
- ניטור סימולטני של עד 28 אובייקטים לבדיקה
- בדיקת צבע במרחבי צבע XYZ, xyY, Luv, uvl ו־RGB
- פלט של אורך גל דומיננטי (λdom) וטמפרטורת צבע (CCT)
- חיישני קליטה MFS ניתנים להחלפה
- פלטים: USB / RS422 / RS232
- Data sheet colorCONTROL MFA (pdf, 1.53 MB)
- CAD files 3D-models colorCONTROL MFA (STEP) (zip, 4.91 MB)
- Operating Instructions colorCONTROL MFA (pdf, 9.02 MB)
- Setup Guide colorCONTROL MFA (pdf, 2.38 MB)
- Firmware colorCONTROL MFA Serie 7/14/21/28 - V1.2.13 (zip, 2.46 MB)
- FTDI driver CDM 2.08.30 WHQL Certified (zip, 3.10 MB)

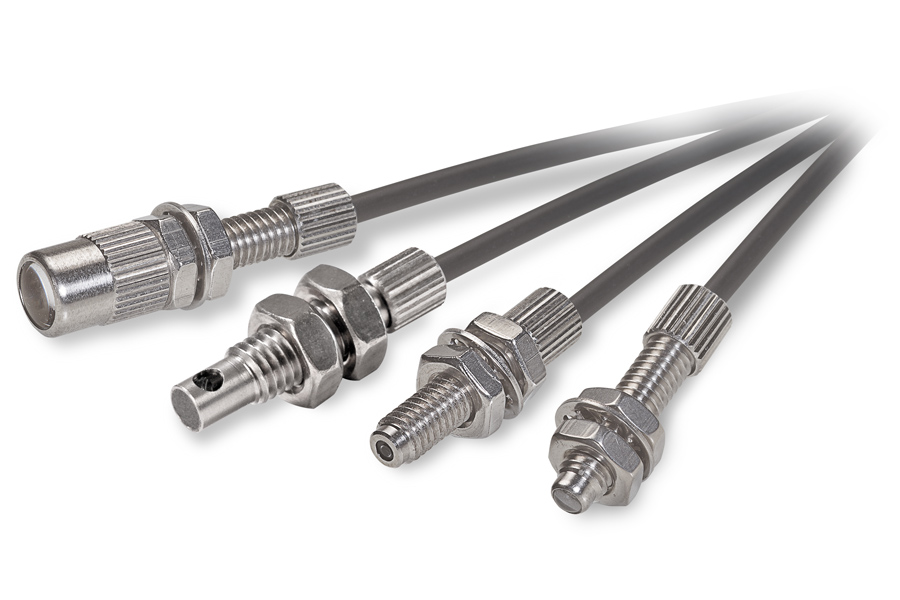

חיישנים
הפעלת בקר ה-ColorSENSOR MFA דורשת חיישנים הנתנים לשימוש בנקודת המדידה. החיישנים מזהים באופן אמין נקודות אור קטנות מ -3 מ"מ וניתן לשלב אותם בנפרד בהתאם למשימת המדידה. חיישני המקלט האיכותיים עם סיבים אופטיים מפלסטיק מאופיינים במיוחד במידות ההתקנה הקטנות שלהם. הדבר מאפשר בדיקה מדויקת מאוד בנקודות שונות עבור דגימות בדיקה המסודרות בנפרד. טווחי החיישנים מכסים מגוון רחב של מרחקי עבודה וגדלי נקודות אור. גרסאות אחרות באורכים שונים ובטווחי טמפרטורה שונים זמינות כחלופה.

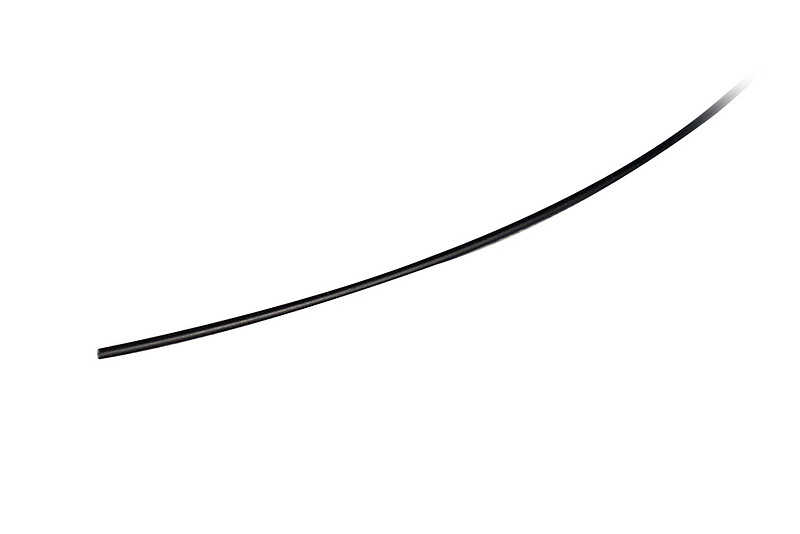

ה-MFS-10 מורכב מסיב אופטי פולימרי (POF) ומעטפת PVC עם קצה חתוך.

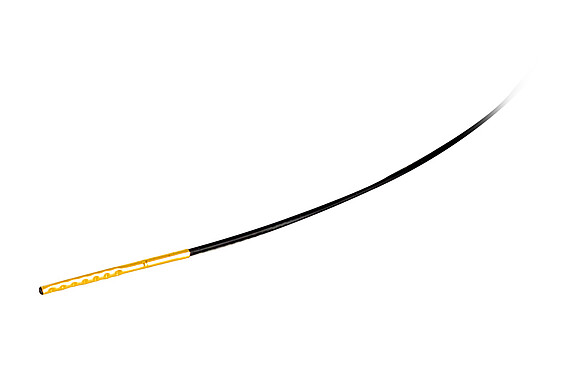

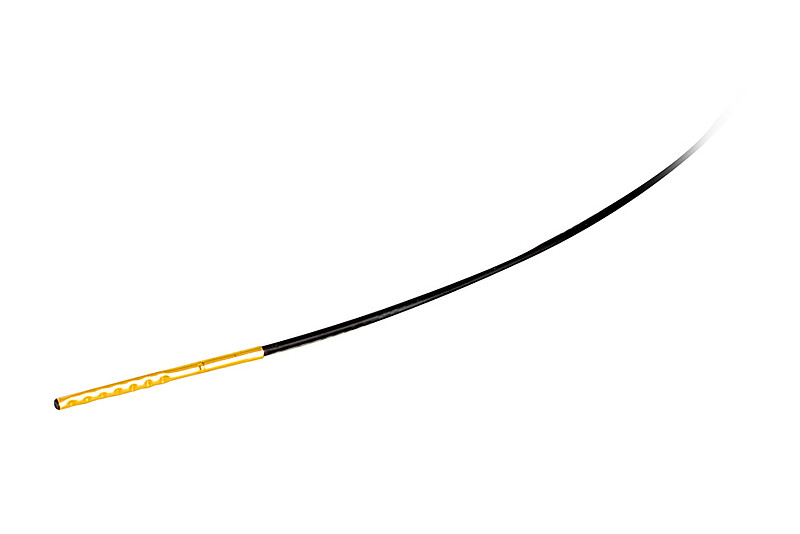

בשל קוטר דק במיוחד של 1.3 מ"מ בלבד, ה-MFS - I01 אידיאלי לשימוש בחללי התקנה מוגבלים מאוד. הוא מתאים באופן מושלם לבדיקות SMD-LED. שרוול המתכת על ראש החיישן מבטיח הכוונה ישרה ומיקום מדויק מעל ה-LED.

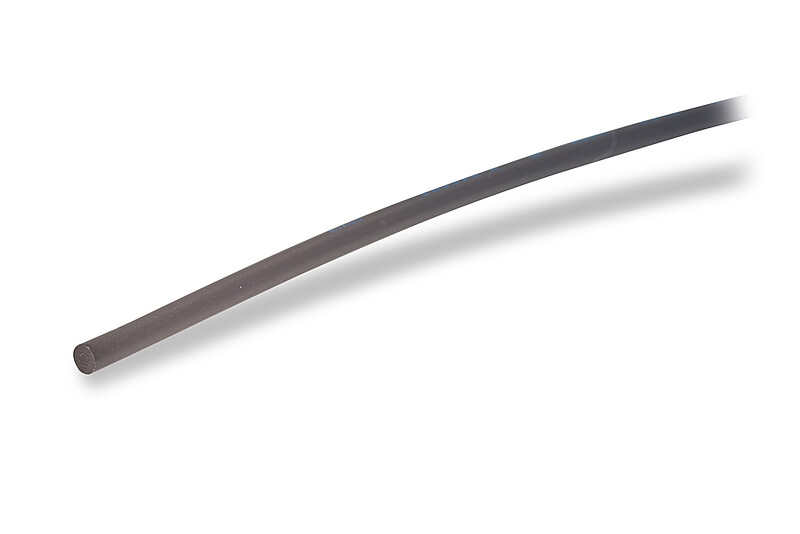

ה-MFS-22 מורכב מסיב אופטי פולימרי (POF) ומעטפת PVC עם קצה חתוך.

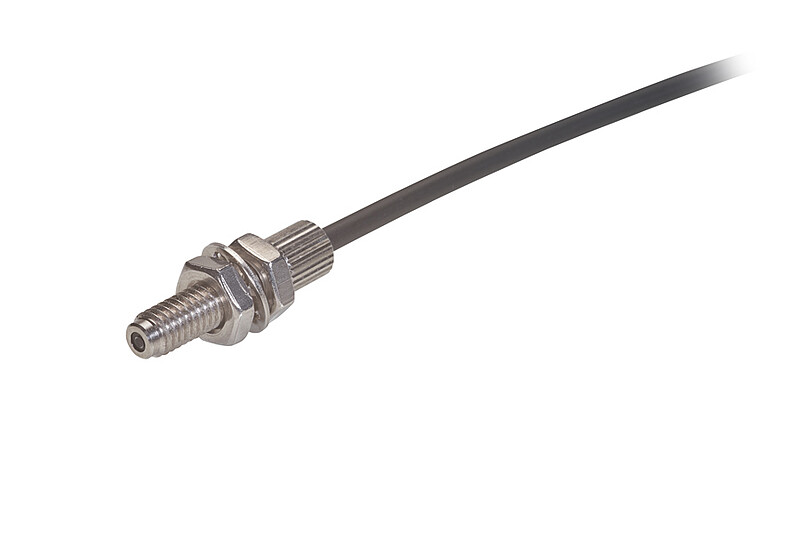

חוט M4 על החיישן מאפשר התקנה קלה ומיקום מדויק מעל נקודת הבדיקה.

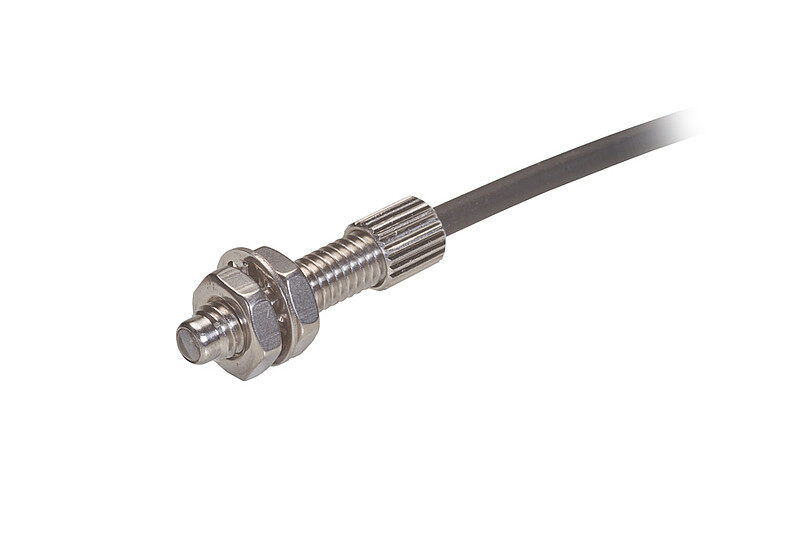

לחיישן זה יש את נקודת המדידה הקטנה ביותר ולכן מאפשר את איסוף האור הטוב ביותר הודות לצימוד המשופר בסיבים.

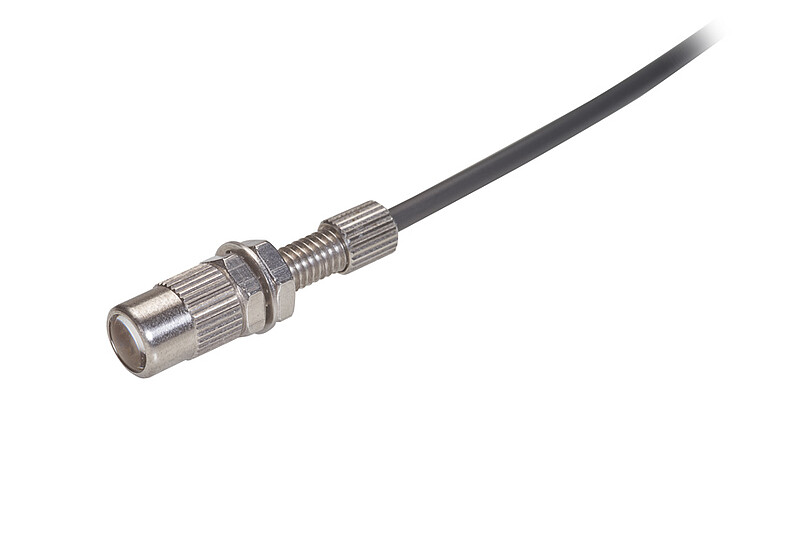

לחיישן זה יש את נקודת המדידה הגדולה ביותר, המאפשרת טווח מיקום משתנה רחב יותר של דגימות הבדיקה מתחת לחיישן. בנוסף, ניתן לבצע מדידות על שטח מואר גדול יותר.

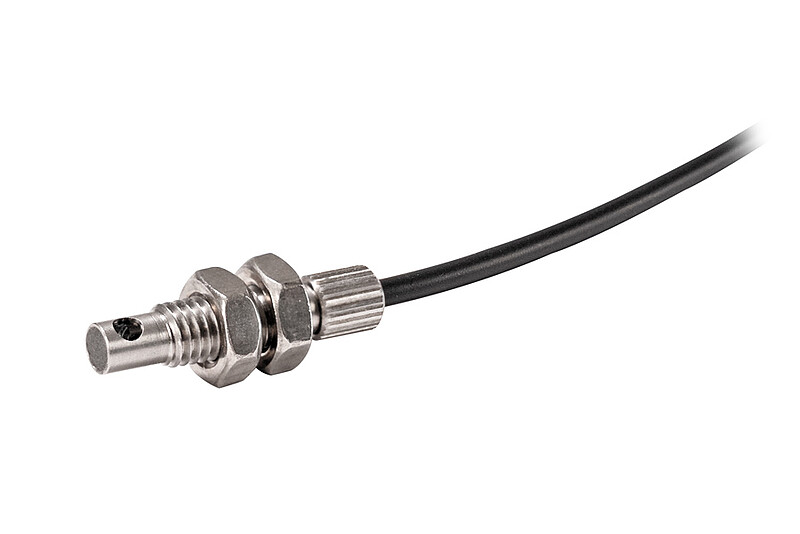

שקע 90° הופך את החיישן לאידיאלי להתקנה במקומות מוגבלים שבהם הרכבה צירית אינה אפשרית.
