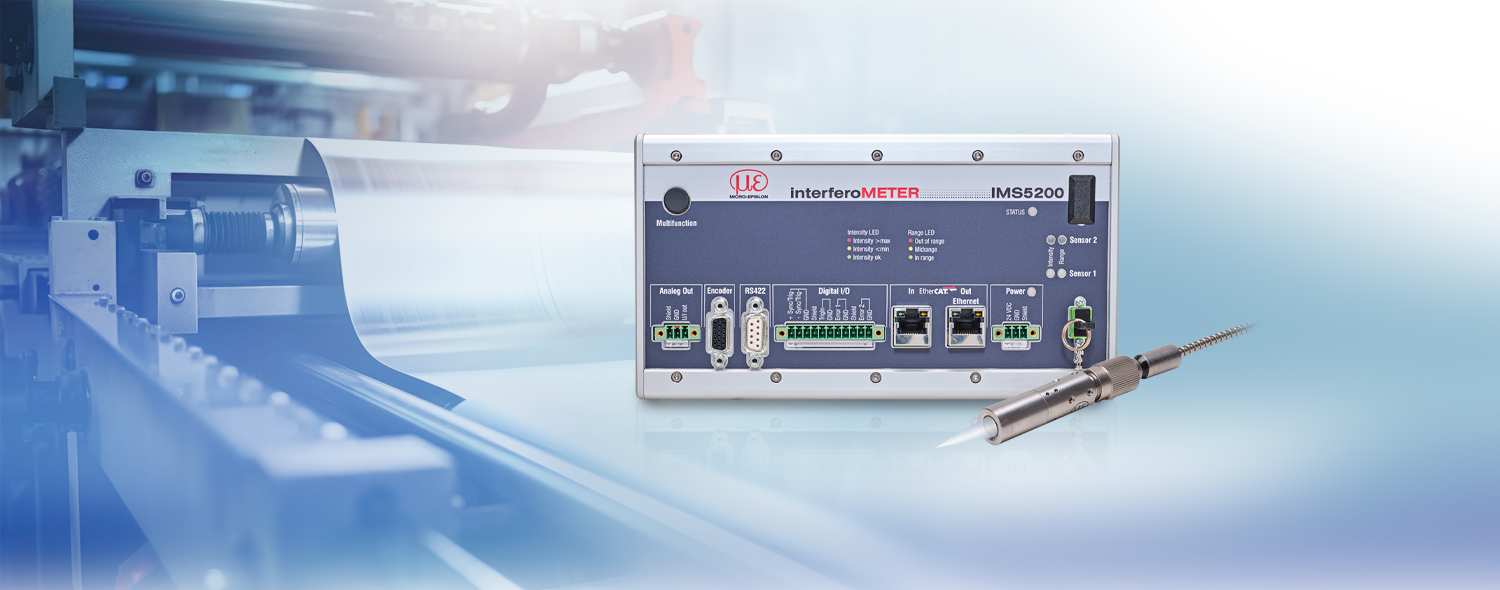

אינטרפרומטר אור לבן למדידת עובי אמינה עם דיוק תת-מיקרוני
אינטרפרומטר אור לבן החדש IMS5200-TH פותח אופקים חדשים למדידת עובי מהירה ואמינה. לבקר יש פונקציית הערכה חכמה והוא מאפשר מדידת עובי מדויקת של שכבות שקופות מ-1 מיקרומטר. בזכות קצב המדידה הגבוה עד 24 קה"ץ, דגמי IMS5200 הם הבחירה האידיאלית לשימוש תעשייתי.
מאפיינים
- קצב מדידה של עד 24 קה"ץ למדידות מהירות ויציבות
- שילוב קל בזכות טווח תפעולי רחב
- מדידת עובי ציפוי מדויקת: 1 מיקרומטר עד 100 מיקרומטר
- Multi-Peak: מדידת שכבות מרובות עד 5 שכבות אפשרית
- חיישן אופטימלי לתעשייה עם מארז מתכתי עמיד
- ניתן להשתמש בו בוואקום
- הגדרה פשוטה דרך ממשק אינטרנט

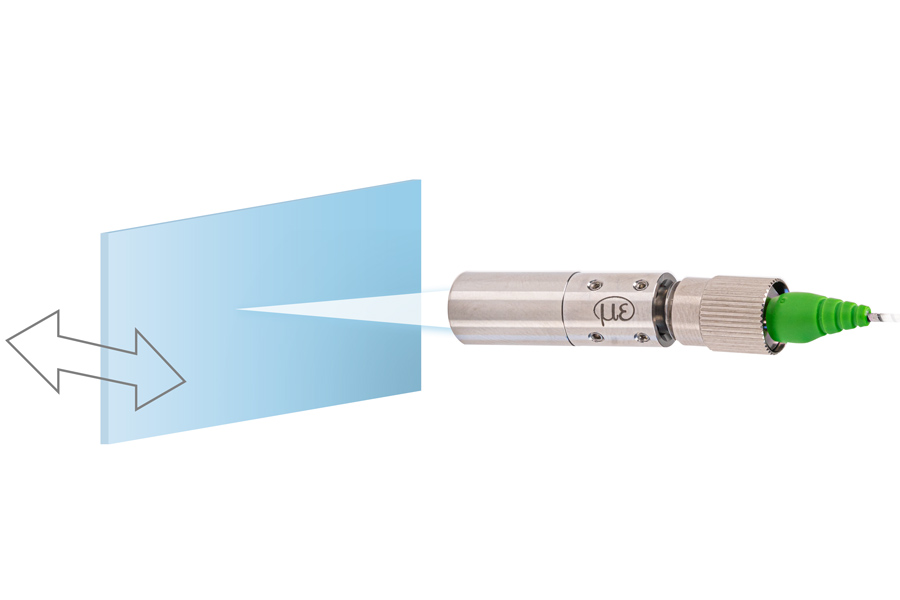

מדידת עובי אמינה במרחקי מדידה משתנים
אינטרפרומטר האור הלבן IMS5200-TH משמש למדידות בעובי דיוק גבוה. יתרון מכריע כאן הוא המדידה העצמאית למרחקים, בה מושג ערך עובי מדויק בננומטר אפילו עם עצמים נעים. טווח המדידה של 1 עד 100 מיקרומטר מאפשר מדידה של שכבות וסרטים שקופים ודקים.

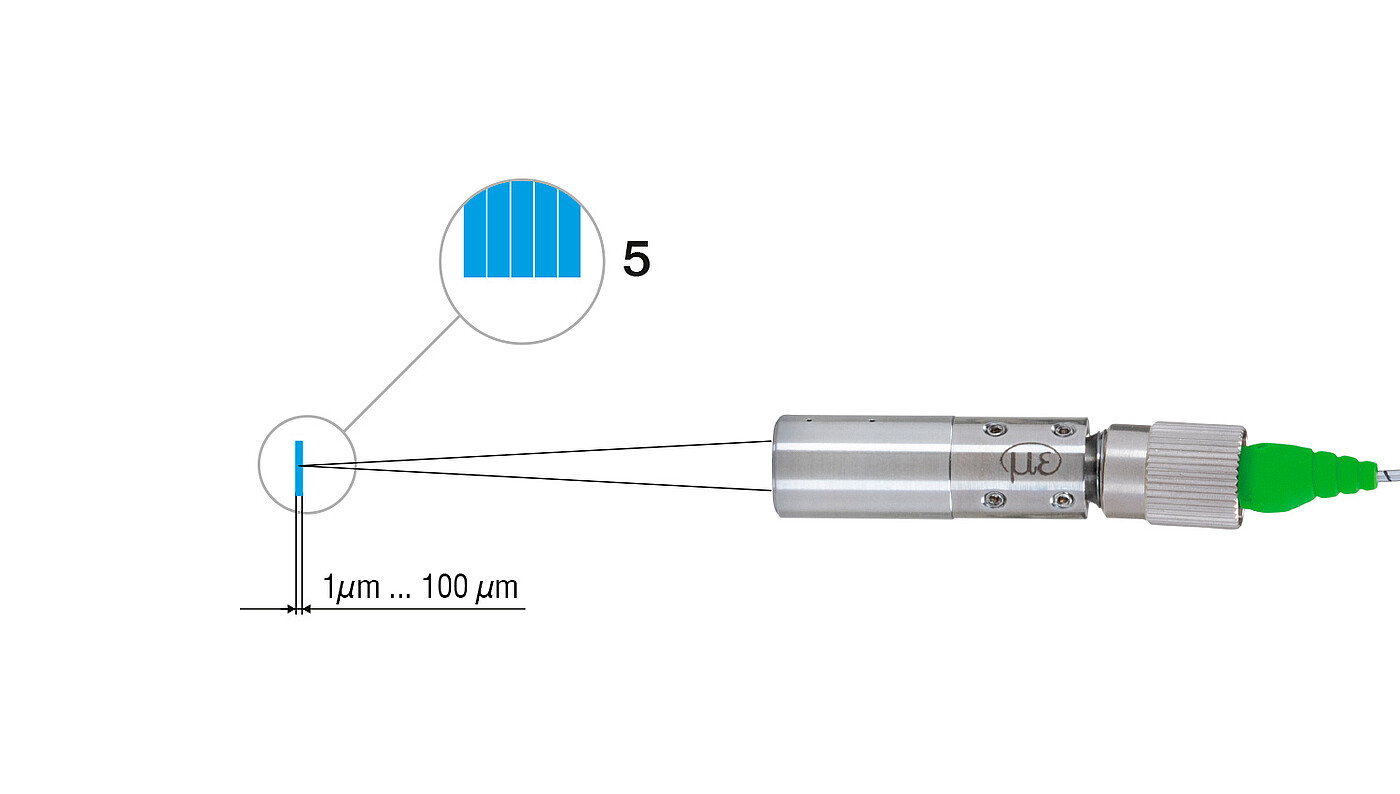

מדידת עובי רב-שכבתית
עם גרסת הבקר Multi-Peak, ניתן להעריך בו זמנית אותות ממספר שכבות. הבקר מאפשר מדידת עובי רב-שכבתית של אובייקטים שקופים וזכוכית רבודה. הבקר פולט את ערכי העובי עם היציבות הגבוהה ביותר ללא קשר למיקומם.

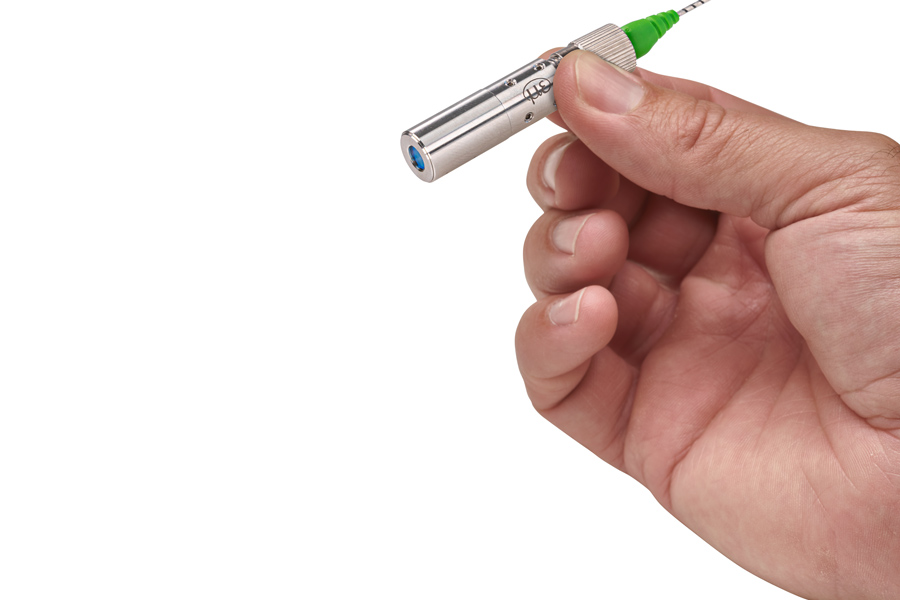

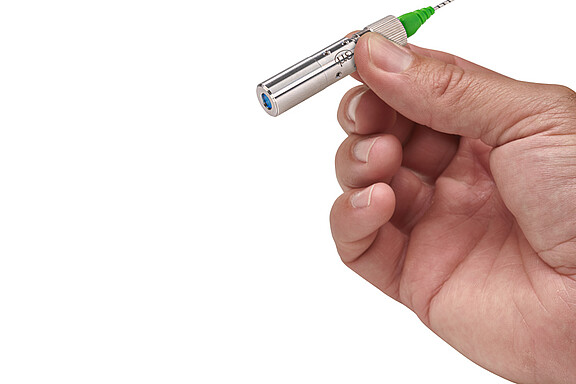

אידיאלי לסביבות תעשייתיות
החיישן העמיד והבקר במארז מתכתי הופכים את המערכת לבחירה האידיאלית לשילוב בקווי ייצור. עם העיצוב הקומפקטי והטווח התפעולי הרחב, החיישן קל לשילוב. הוא מספק תוצאות מדידה יציבות גם בסביבות רוטטות. הבקר יכול להיות מותקן בארון הבקרה על מסילה DIN. אורכי כבלים של עד 10 מטר מאפשרים הפרדה מרחבית בין החיישן לבקר. ההפעלה וההגדרה מבוצעות בנוחות דרך ממשק אינטרנט ואינן דורשות התקנת תוכנה.
דגמים רבים למשימות מדידה תובעניות
| דגם | טווח מדידה / התחלת טווח מדידה | לינאריות | מספר השכבות הנמדדות | תחומי יישום |
|---|---|---|---|---|
| IMS5200-TH26 | 26 מ"מ ±2 מ"מ / 1 מיקרומטר עד 100 מיקרומטר | < 1 ננומטר | שכבה אחת | מדידה מהירה ואמינה של שכבות שקופות דקות: לדוגמה, ציפויים על סרטים וזכוכית |
| IMS5200-TH26/VAC | ||||
| IMS5200MP-TH26 | עד 5 שכבות |
