מערכת חיישנים כרומטיים קונפוקליים מהדור הבא
החיישנים הקונפוקאליים confocalDT IFD2410 ו-IFD2415 משלבים דיוק גבוה עם עיצוב קומפקטי. הם אידאליים למדידות מאתגרות של מרחקים ועוביים בייצור תעשייתי סדרתי. דגם ה-IFD2415 מאפשר מדידת עובי רב-שכבתית של חומרים שקופים עד חמש שכבות. המארז החסכוני בתקן IP65 מאפשר שילוב מהיר של חיישנים קומפקטיים אלו במכונות ובמערכות – ללא צורך בסיבים אופטיים.
בקרת זמן החשיפה האקטיבית של שורת ה-CCD מבטיחה תוצאות מדידה יציבות גם במקרים של שינויים במשטח או תהליכים דינמיים עד 25 קילו-הרץ. בזכות עוצמת האור הגבוהה שלהם, חיישנים אלה מודדים באופן אמין ומהיר גם על חומרים כהים.
מאפיינים
- טווחי מדידה (מ"מ): 1 | 3 | 6 | 10
- קצב מדידה מתכוונן עד 25 קילו-הרץ
- רזולוציה החל מ-8 ננומטר
- ליניאריות החל מ-0.25 מיקרון
- למדידות מדויקות של מרחקים ועוביים עד 5 שכבות
- הכול כלול: חיישן ובקר במארז קומפקטי אחד
- השתלבות פשוטה – אין צורך בסיב אופטי
- מארז אלומיניום עמיד בתקן IP65
- מגוון רחב של אפשרויות חיבור:EtherCAT EtherNet/IP, PROFINET, analog, encoder, Ethernet או RS422
- אידאלי ליישומים תעשייתיים בסדרות ייצור

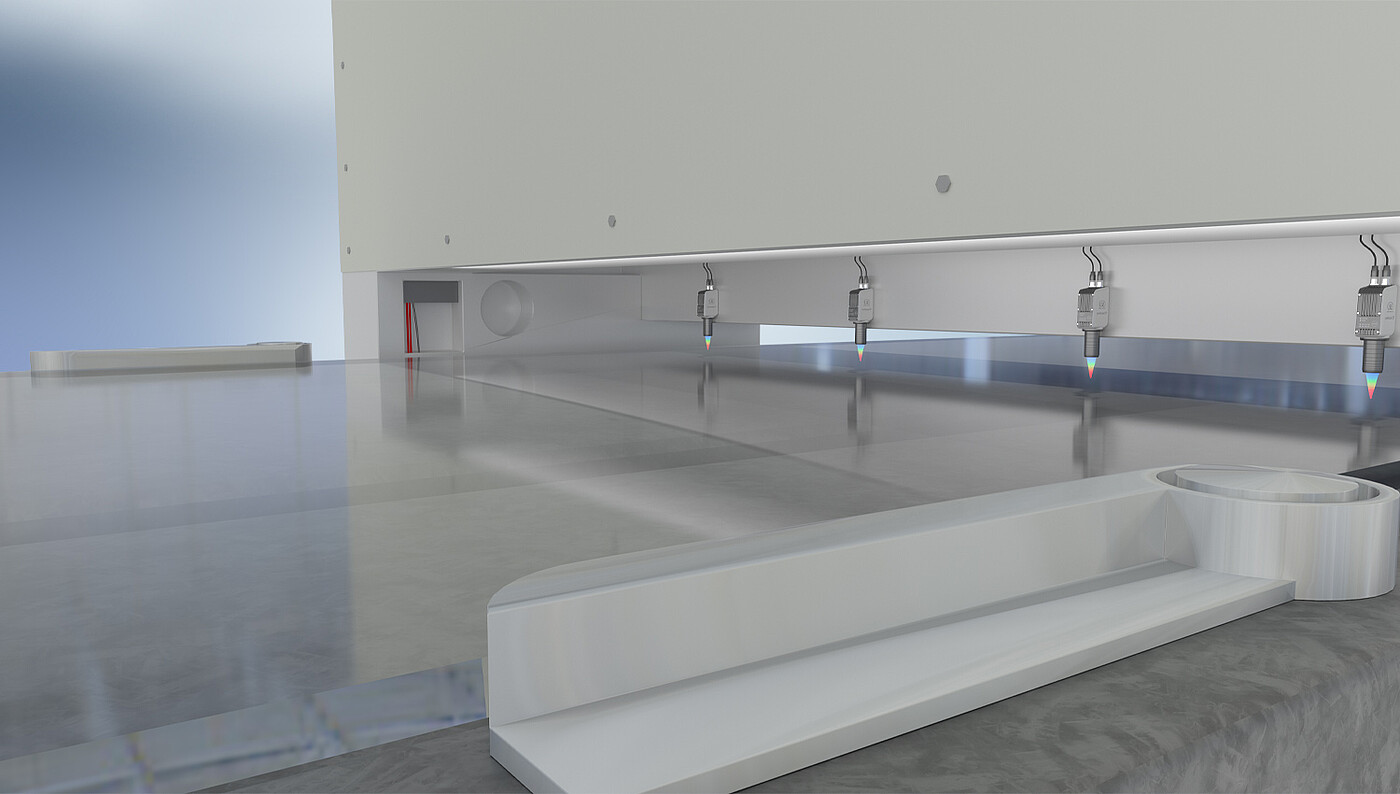

מותאמים ליישומים תעשייתיים בסדרות ייצור.

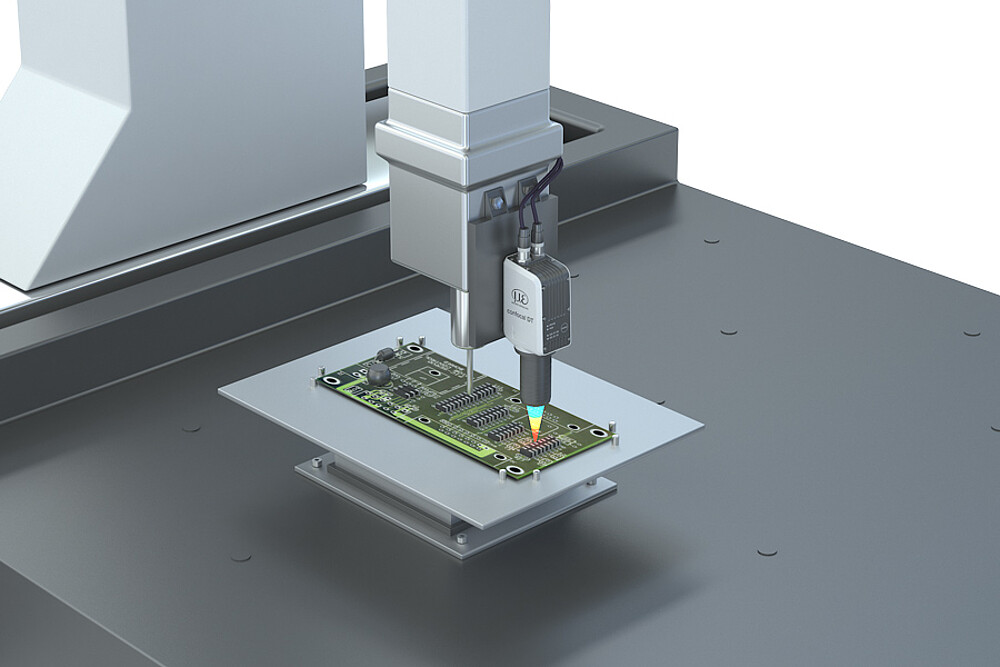

חיישני ה-IFD2410/2415 תוכננו במיוחד לשימוש ביישומים תעשייתיים בסדרות ייצור. הודות למארז העמיד בתקן IP65, הם מתאימים לשימוש, למשל, במכונות מדידה קואורדינטיות, מערכות לניטור עובי ומערכות בדיקה בקו הייצור.
עוצמת האור הגבוהה וזמני החשיפה הקצרים מבטיחים מדידות יציבות, גם על גבי משטחים בעלי החזר אור נמוך - למשל בעת בדיקת רכיבים קטנים מאוד או עצמים כהים בדיוק גבוה.

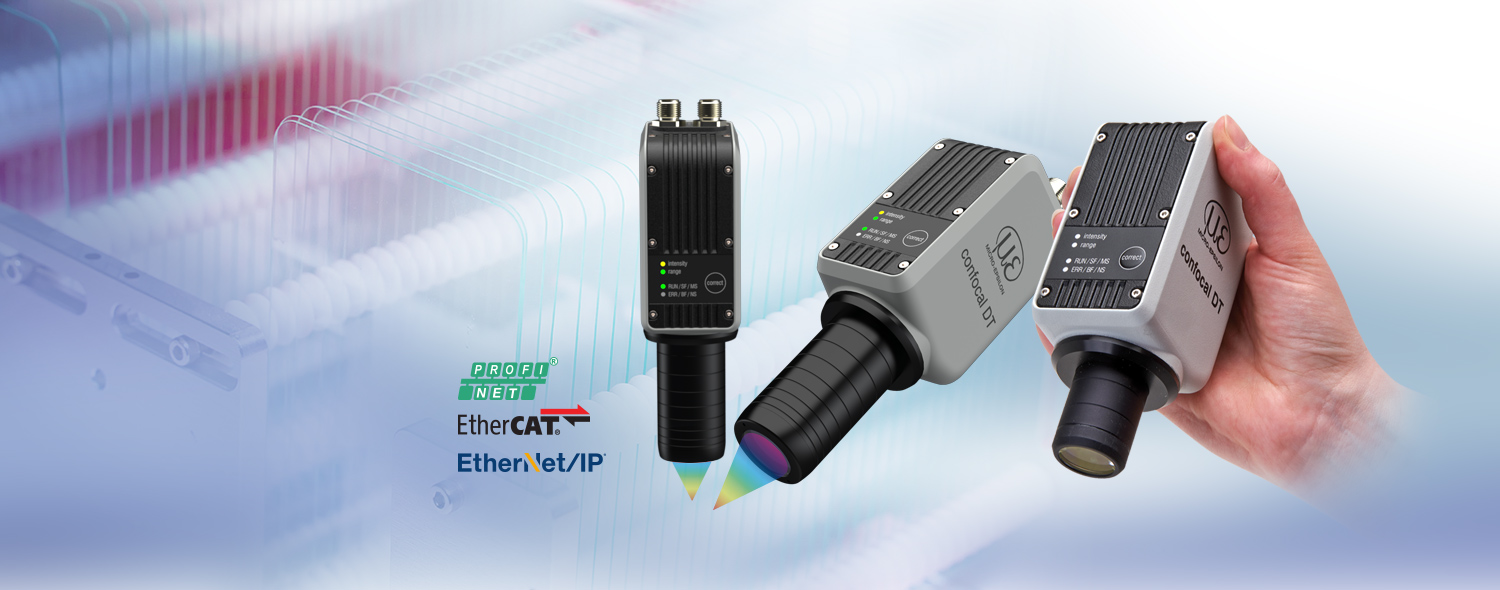

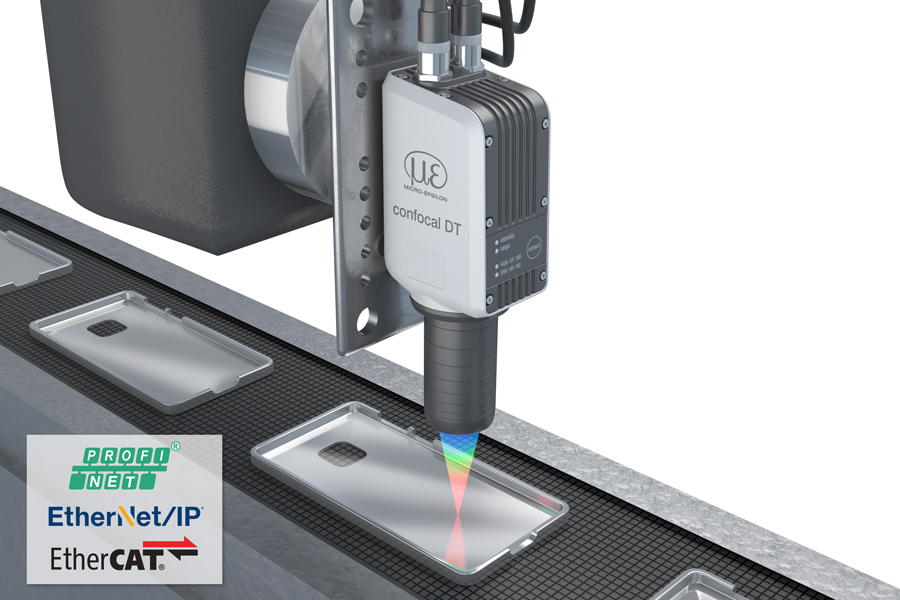

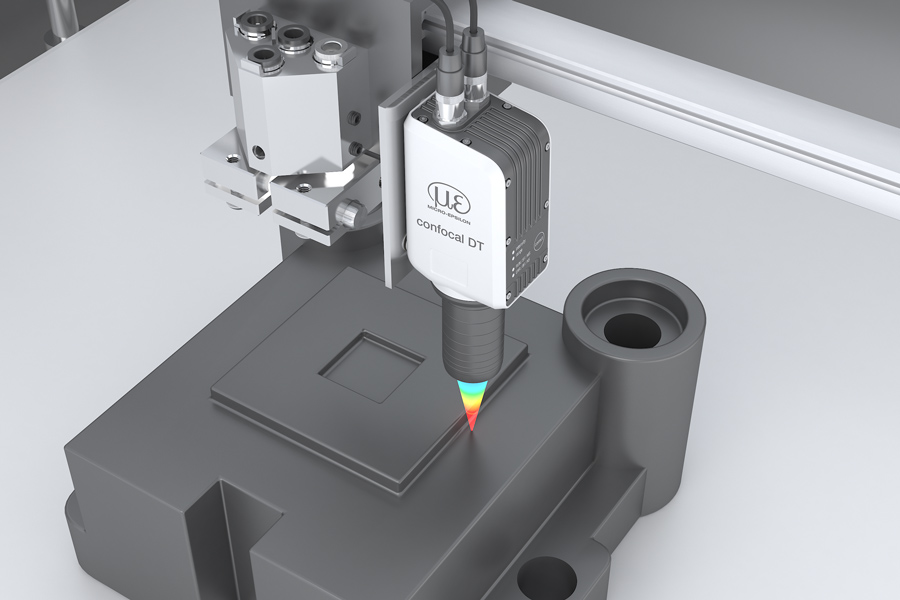

שילוב עם בקרי PLC ואפשרויות קישוריות מגוונות
חיישני ה-IFD2410/2415 מציבים סטנדרטים חדשים באוטומציה תעשייתית. בעזרת ממשקים רבים, הם מתחברים ישירות למערכות PLC – ללא צורך במודולי ממשק נוספים. הדבר מאפשר העברת נתונים בזמן אמת ללא השהיה, ומפשט באופן משמעותי את תהליך ההתקנה. כל פרמטרי ההגדרה מועברים אוטומטית ל-PLC – ובכך מבטלים את הצורך בהגדרה ידנית. עם אפשרויות חיבור כגון EtherCAT, PROFINET Ethernet/IP, analog, Encoder, Ethernet או RS422, החיישנים מציעים גמישות מרבית להשתלבות חלקה במערכות קיימות.

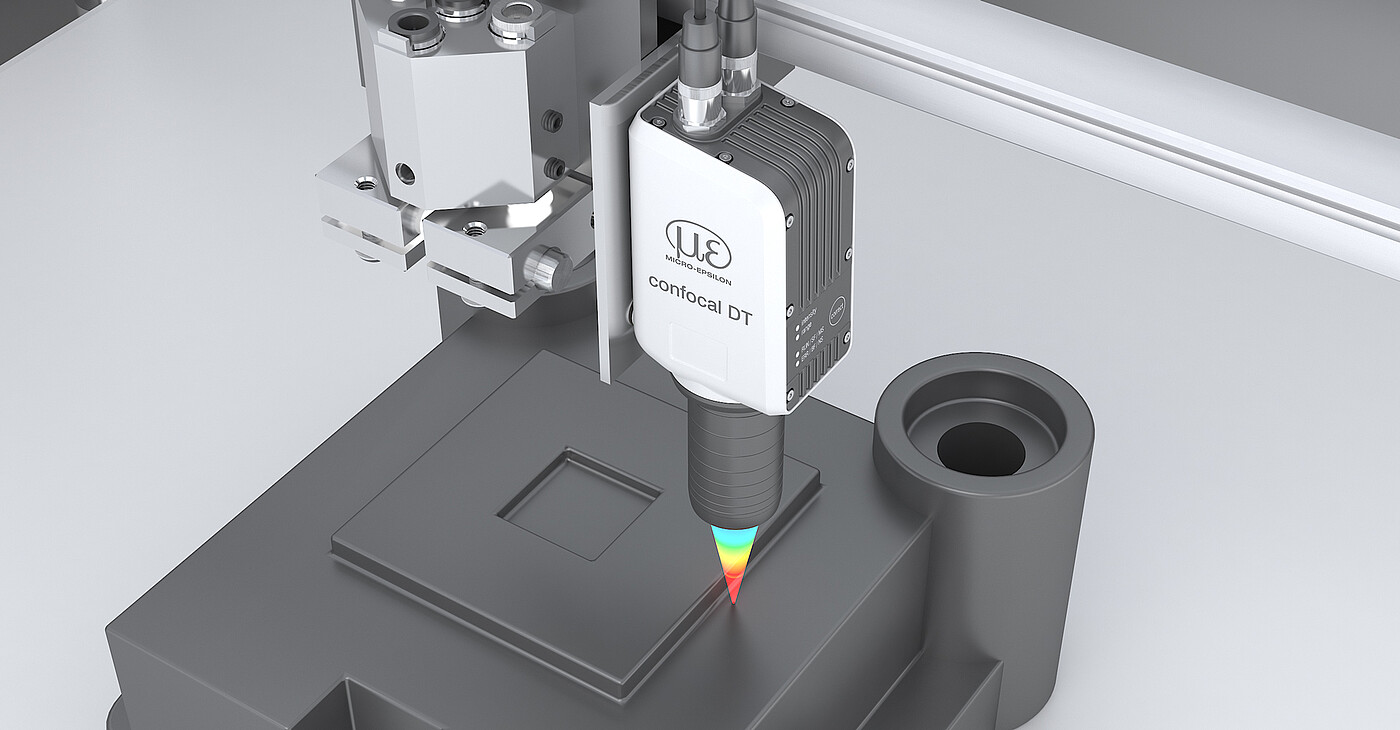

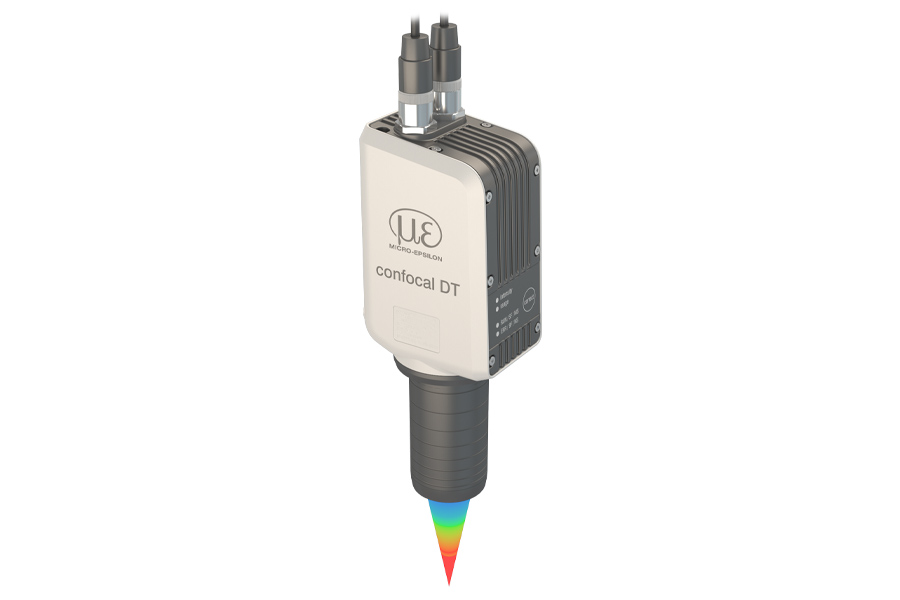

עיצוב קומפקטי מבטיח גמישות מרבית
דגמי ה-IFD2410/2415 משלבים חיישן ובקר במארז אחד, מה שמבטיח תוצאות מדידה מדויקות הודות לעיבוד אותות ישיר. ללא צורך בסיבים אופטיים, ההתקנה נעשית פשוטה יותר – וחוסכת משמעותית בזמן ובעלות.
את החיישנים ניתן להתקין באמצעות שלושה חורי הברגה במארז הבקר או באמצעות תופסן רדיאלי בראש החיישן. גמישות זו מאפשרת התאמה קלה לתרחישי התקנה שונים, והופכת את החיישנים לאידאליים לשילוב סדרתי במקומות צפופים.

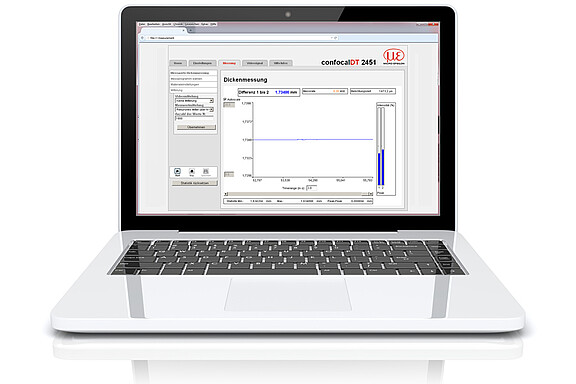

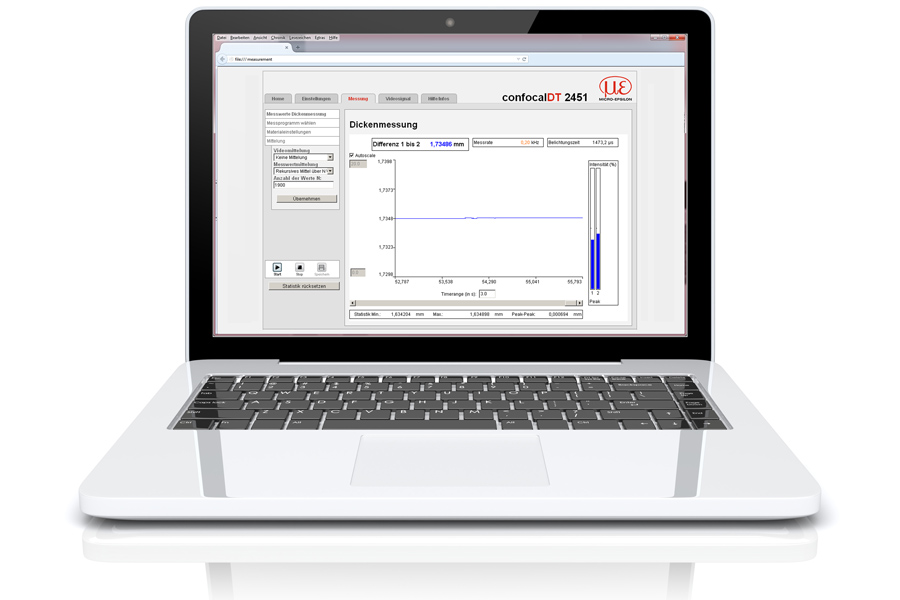

הגדרה וקונפיגורציה קלות באמצעות ממשק אינטרנט אינטואיטיבי.
סדרת ה-IFD ידידותית במיוחד למשתמש. ההגדרה והקונפיגורציה מתבצעות ישירות דרך Ethernet באמצעות ממשק אינטרנט אינטואיטיבי, מה שמאפשר ביצוע התאמות מהיר וקל בדפדפן. כך נחסך זמן יקר בתהליך ההתקנה ומתקבל ממשק משתמש ברור ומובנה היטב עם כל הפונקציות המרכזיות במבט אחד.
מאגר חומרים מובנה ומורחב למדידות עובי ניתן להתאמה אישית בקלות. כך ניתן להתאים במהירות את מערכת המדידה הקונפוקאלית לחומרים ולדרישות הייצור הספציפיות.

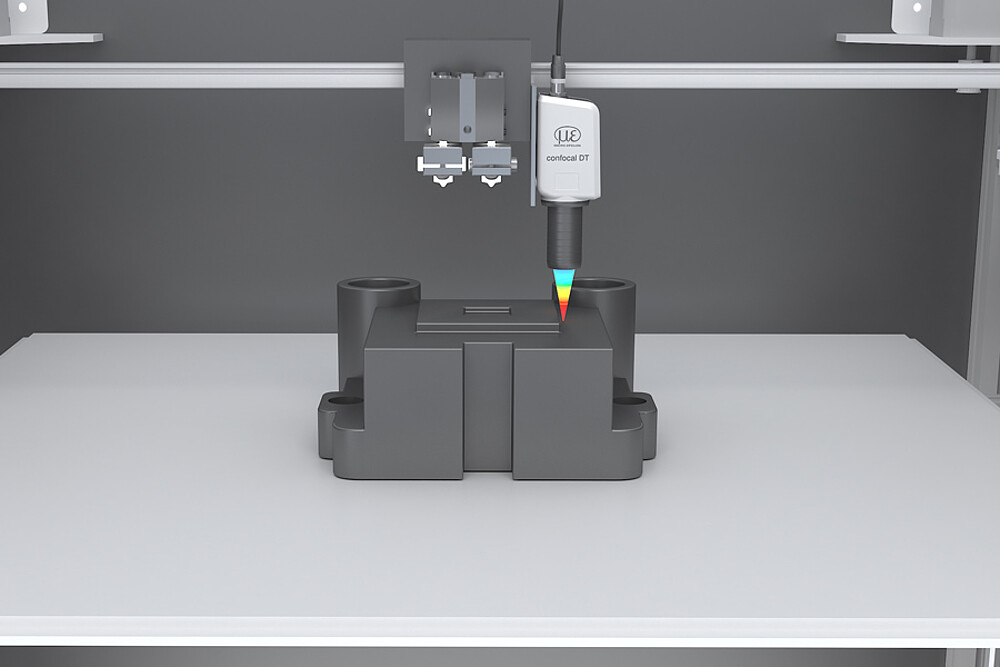

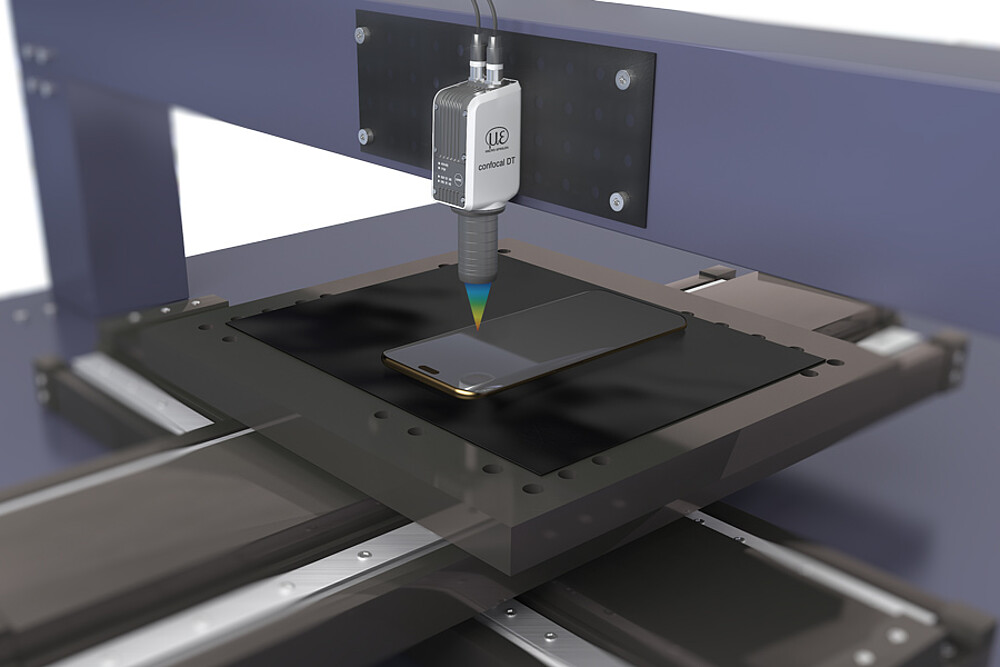

דוגמאות ליישומים
