מערכת מדידה רב ערוצית מודולרית לרמת הדיוק הגבוהה ביותר
מערכת capaNCDT 6200 היא מערכת המדידה הרב-ערוצית הראשונה שהיא מודולרית במלואה. הבקר ניתן להרבה בקלות לעד ארבעה ערוצים מסונכרנים לתמיכהביישומים גמישים. כל חיישני התזוזה הקיבוליים מתוצרת מיקרו-אפסילון ניתנים להפעלה באמצעות בקר capaNCDT 6200. ממשק אתרנט מובנה תומך בפרמטריזציה ובמדידות באמצעות ממשק אינטרנט. דמולטור capaNCDT DL6230 מאפשר מדידות ברזולוציה גבוהה. מערכת capaNCDT 6222 מאפשרת מדידות במהירות גבוהה של עד 20 קילו-הרץ
מאפיינים
- טווחי מדידה (מ"מ): 0.05 | 0.2 | 0.5 | 0.8 | 1 | 2 | 3 | 5 | 10
- רזולוציה מקסימלית 0.2 ננומטר (DL6230)
- לינאריות מרבית: 0.01 מיקרומטר
- תגובת תדר: עד 20קילו-הרץ (-3dB)
- קצב נתונים (פלט דיגיטלי): 3.9 קילו-הרץ
- מודולרי – ניתן להרחבה עד 4 ערוצים
- פלט אנלוגי (מתח/זרם)
- ממשק אתרנט או אתרקאט (EtherCAT)
- התקנה והגדרה נוחה באמצעות ממשק אינטרנט

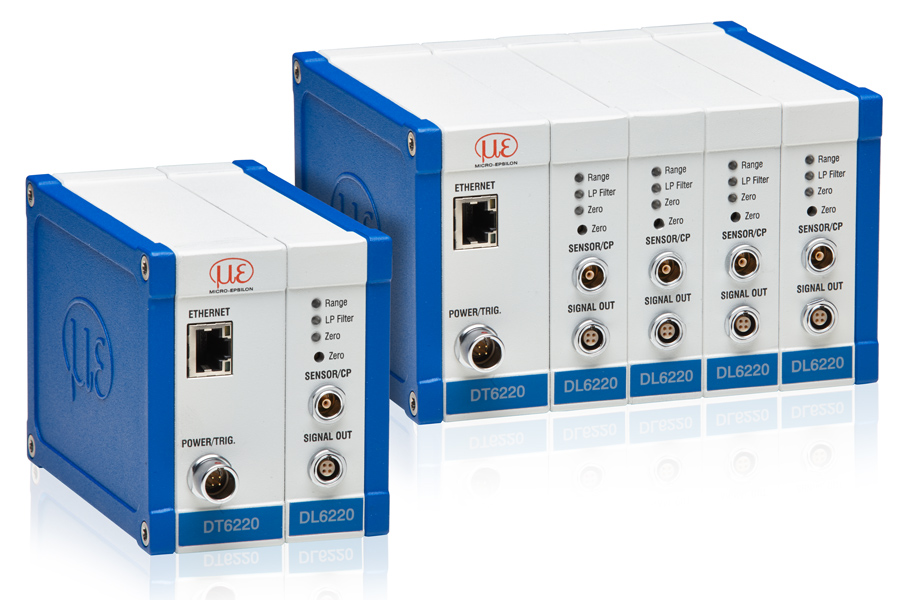

מערכת המדידה מורכבת מבקר אחד והדמודולטור המתאים לחיישן. תכנון מודולרי מאפשר להרחיב את המערכת בכל עתעד ארבעה ערוצי מדידה. משום כך, משולב בו דמומולטור נוסף. הבקר הקומפקטי יכול להיות מונח על שולחן העבודה, תלוי על הקיר או מותקן על מסילת DIN באמצעות מתאם. capaNCDT 6200 תואם לכל דגמי החיישנים מבית מיקרו-אפסילון.
קלות הפעלה באמצעות ממשק אינטרנט
בזכות ממשק אינטרנט ידידותי למשתמש, כל תהליך ההגדרה של הבקר והחיישנים מבוצע ללא שימוש בתוכנה נוספת. הגישה לממשק האינטרנט מבוצעת באמצעות אתרנט ומציעה אפשרויות התקנה והגדרה לפילטרים, קישורים אריתמטיים ופרמטרים אחרים.

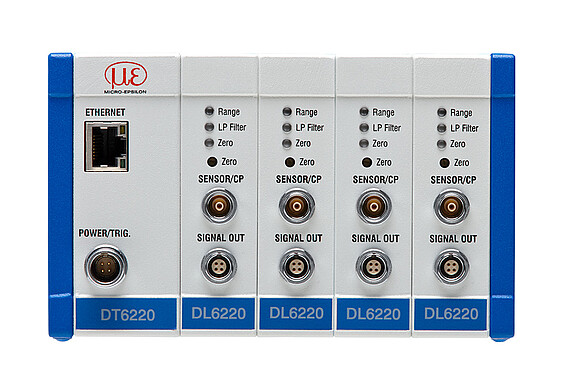

הדמודולטור הקיבולי DL6220 משמש למספר משימות מדידה קיבוליות ברזולוציה וביציבות אות גבוהות. בנוסף לפלטים אנלוגיים, הדמודולטור מצויד בממשק דיגיטלי אתרנט או אתרנט/אתרקאט, על פי גרסת הבקר. הדמודולטור תואם לכל החיישנים והכבלים בסדרת capaNCDT.
- דינמיות רזולוציה: 0.02% FSO (5kHz)
- תגובת תדר: 5קילו-הרץ (-3dB)
- פלט אנלוגי 0 ... 10 וולט (מוגן קצר), 4 ... 20 מ"א
- ממשק אתרנט דיגיטלי (עם בקר DT6220); אתרנט ואתרקאט עם בקר DT6230
- כוונון מיוחד: עד פי שלושה מאורך כבל סטנדרטי
- Data sheet capaNCDT 6200 (pdf, 1.03 MB)
- Operating Instructions capaNCDT 6200 (pdf, 10.75 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.1.1 (exe, 17.85 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.3.1 (zip, 22.86 MB)

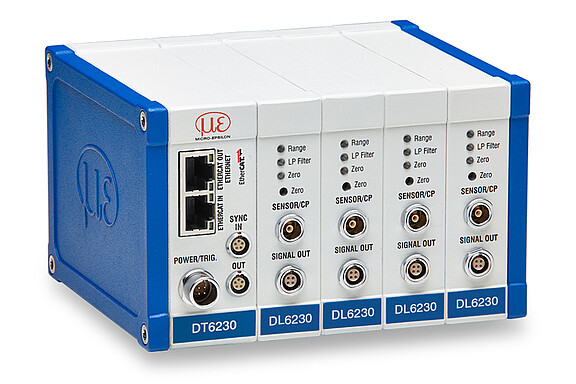

הדמודולטור הקיבולי DL6230 משמש למדידות ברזולוציה גבוהה וניתן לתפעול סינכרוני. בנוסף לפלטים אנלוגיים, הדמודולטור מצויד בממשק דיגיטלי אתרנט או אתרנט/אתרקאט, על פי גרסת הבקר. דמודולטור DL6230 תואם לכל החיישנים והכבלים בסדרת capaNCDT.
- דינמיות רזולוציה: 0.005% FSO (5kHz)
- תגובת תדר: 5 קילו-הרץ (-3dB)
- פלט אנלוגי 0 ... 10 וולט (מוגן קצר), 4 ... 20 מילי-אמפר
- ממשק אתרנט דיגיטלי (עם בקר DT6220); אתרנט ואתרקאט עם בקר DT6230
- כוונון מיוחד: עד פי שלושה מאורך כבל סטנדרטי
- Data sheet capaNCDT 6200 (pdf, 1.03 MB)
- Operating Instructions capaNCDT 6200 (pdf, 10.75 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.1.1 (exe, 17.85 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.3.1 (zip, 22.86 MB)

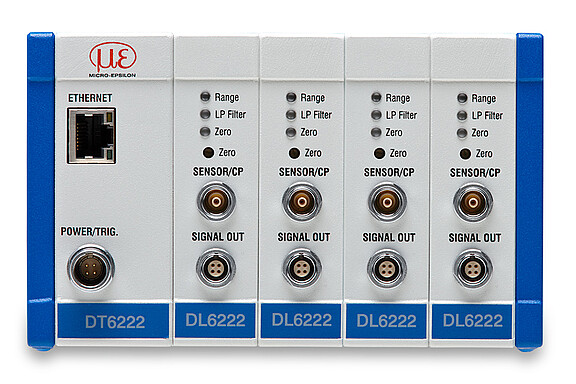

הבקר הקיבולי DT6222 משמש למשימות מדידה קיבוליות דינמיות. תגובת תדר של עד 20 קילו-הרץ (-3dB) מאפשרת ניטור מהימן של תהליכים מהירים. בנוסף לפלטים אנלוגיים, הבקר מצויד גם בממשק אתרנט דיגיטלי. בקר DT6222 תואם לכל החיישנים והכבלים בסדרת capaNCDT.
- דינמיות רזולוציה: 0.05% FSO (20kHz)
- תגובת תדר: 20 קילו-הרץ (-3dB)
- פלט אנלוגי 0 ... 10 וולט (מוגן קצר), 4 ... 20 מילי-אמפר
- ממשק אתרנט דיגיטלי
- כוונון מיוחד: עד פי שניים מאורך כבל סטנדרטי (עם דמודולטור DL6222/ECL2)
- Data sheet capaNCDT 6222 (pdf, 303.12 KB)
- Operating Instructions capaNCDT 6222 (pdf, 10.67 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.1.1 (exe, 17.85 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.3.1 (zip, 22.86 MB)

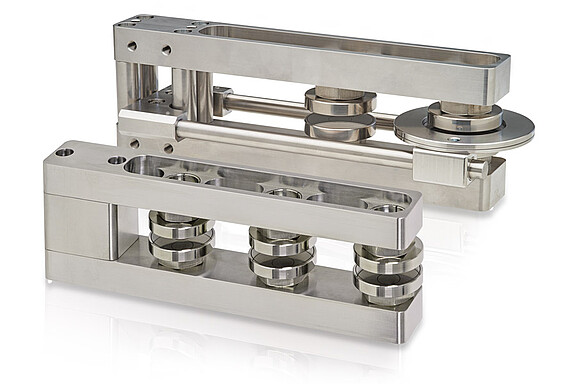

מסגרת ההרכבה מיועדת לשימוש עם חיישנים קיבולים למדידות עובי דו-צדדיות ומסייעת ליישר את נקודות המדידה זו עם זו. המסגרת מאפשרת לחיישנים לשכב בדיוק על ציר אחד, כלומר נקודות המדידה מסודרות בהתאמה. הדבר מונע מדידות בקיזוז ותוצאת מדידה אמינה מושגת בדיוק הגבוה ביותר האפשרי. מסגרות ההרכבה מספקות מקום לעד 6 חיישנים. שני חיישנים כל אחד יוצרים נקודת מדידה.
