חיישנים קיבולים למדידות מרחק מדויקות

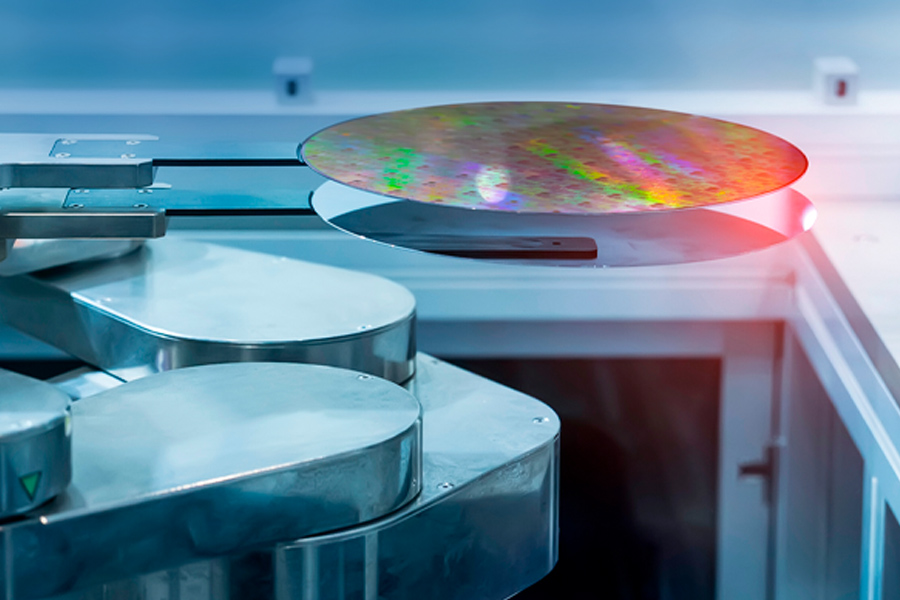

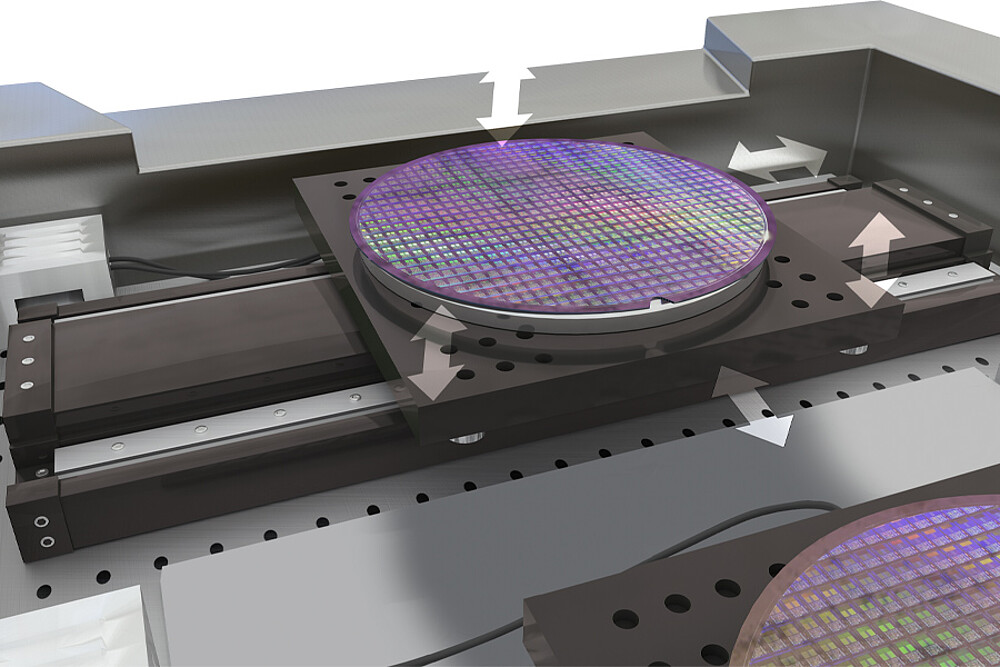

חיישנים קיבולים משמשים למדידת מרחק מדויקת עם יציבות אות מקסימלית. כמובילה טכנולוגית עם מגוון המוצרים החזק ביותר בעולם, Micro - Epsilon מציעה פתרונות למשימות מדידה רבות. בשל עיצובן הקומפקטי והחזק וכן מגוון רחב של אפשרויות התאמה אישית, ניתן לשלב מערכות אלה באופן גמיש ביישומים תעשייתיים שונים – החל משליטת מכונה מדויקת בתעשיית המוליכים למחצה ועד לניטור תהליכים רציף בייצור הסוללה.
מיקרו - אפסילון - ההפניה לטכנולוגיית מדידת דיוק קיבולי.
מאפיינים
- מדידה מדויקת ביותר של שינוי מיקום, מרחק, מרווח ועובי הרזולוציה
- הגבוהה ביותר עד 30 פיקומטרים
- המתאימים לכל המטרות המוליכות חשמלית

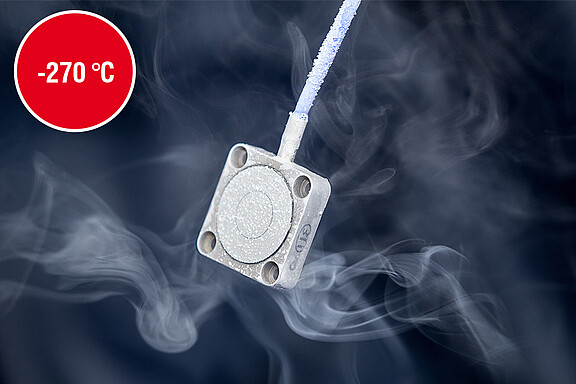

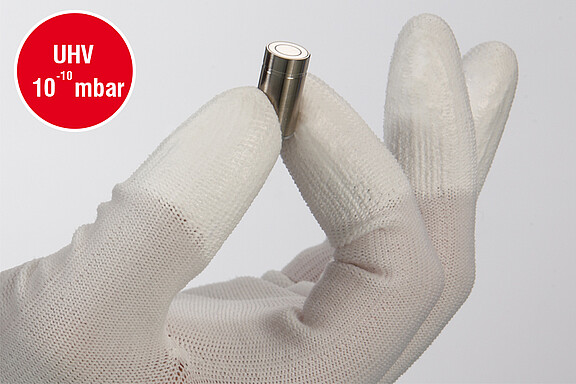

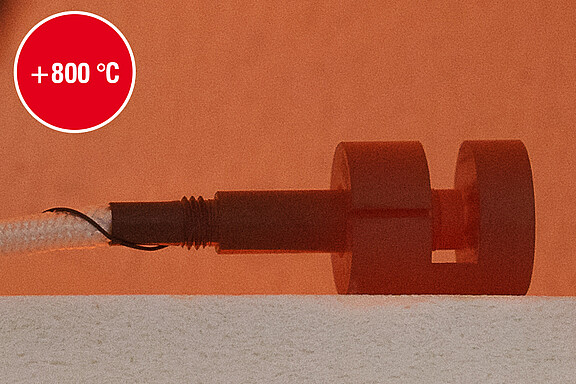

- המתאימות לתנאים מאתגרים: -270 עד +800 מעלות צלזיוס או UHV יציב
- ביותר תחת טמפרטורות משתנות

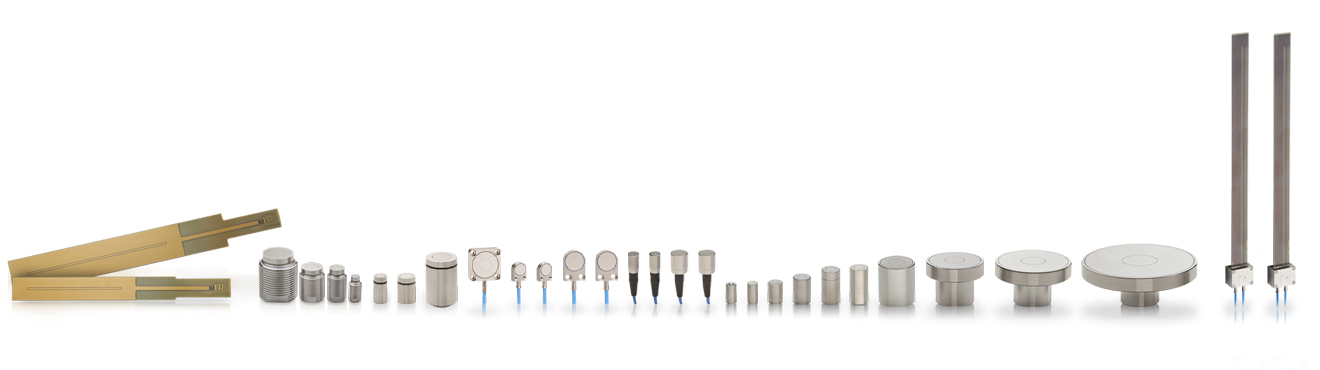

- תיק מוצרים ברמה גבוהה למגוון רחב של יישומים חיישנים ובקרים
- אופטימליים ליישומי סדרת OEM

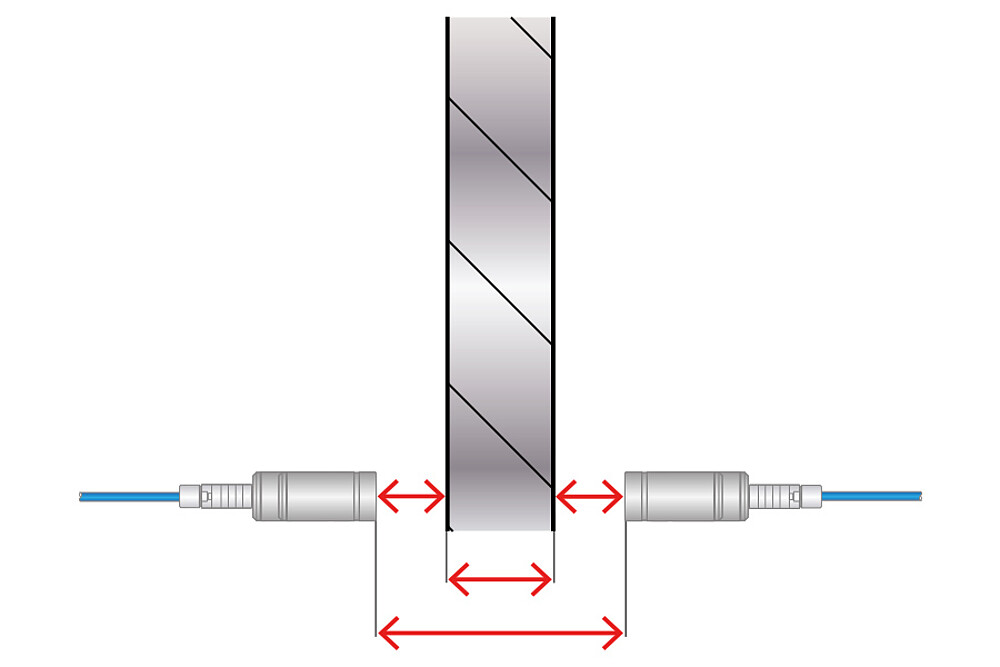

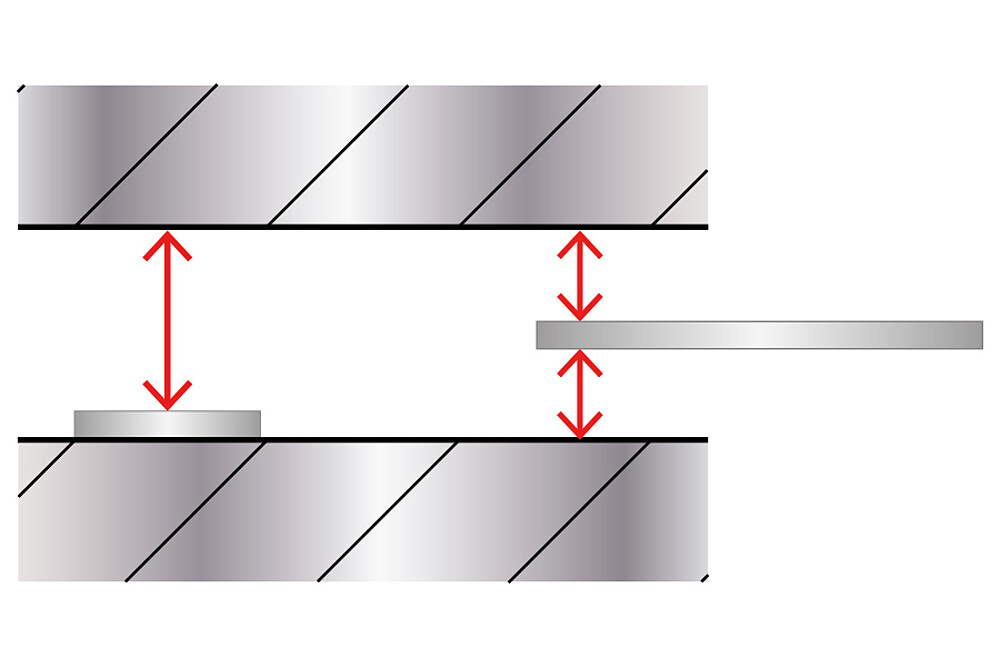

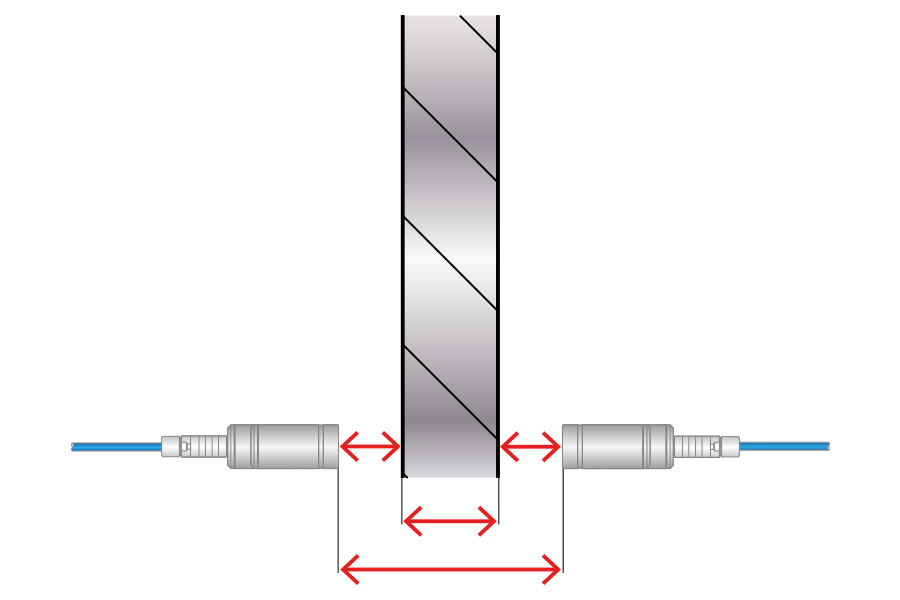

דיוק רב יותר למדידת מרחק, עובי ומרווחים
0.00000003 מ"מ | דיוק הקובע סטנדרטים חדשים
חיישנים קיבולים משיגים רזולוציות של עד 30 פיקומטרים. זה מאפשר לזהות את השינויים הקטנים ביותר במרחק. עם ליניאריות של 80 ננומטר בלבד, החיישנים משיגים דיוק שאין שני לו בשילוב עם יציבות מקסימלית.

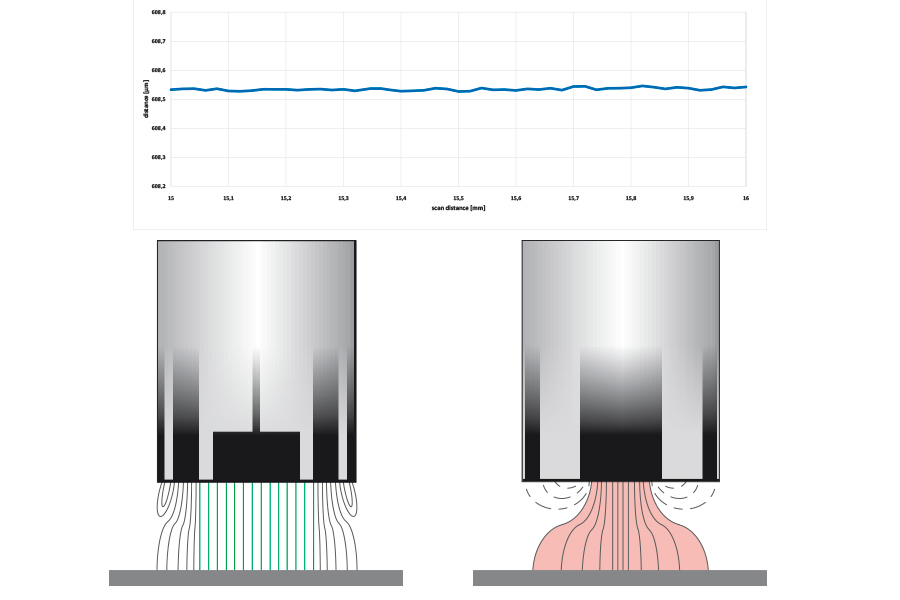

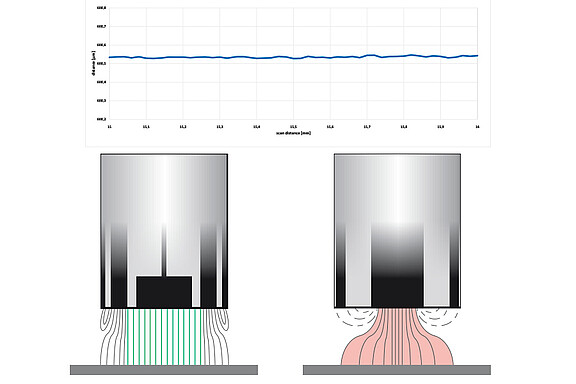

טכנולוגיית רעש נמוך ליציבות אות מקסימלית
חיישנים קיבולים ממיקרו - אפסילון מייצגים יציבות אות מקסימלית ודיוק במדידה הגבוהה ביותר, אפילו ביישומים תובעניים. טכנולוגיית הרעש הנמוך המשולבת משלבת עיצוב חיישן טריאקסיאלי עם כבלי חיישן ממוגנים חשמלית. זה מפחית ביעילות הפרעות תוך הפעלת אותות מדידה יציבים במיוחד ורעשים נמוכים.
יתרון נוסף הוא שהחיישנים יכולים להיות במגע אחד עם השני למדידות מרובות ערוצים, מה שמאפשר הסדרי חיישן קומפקטיים במיוחד. בנוסף, החיישנים חסינים מפני קצר חשמלי לבטיחות תפעולית מוגברת.
תאימות מלאה: מגוון השילובים הגדול ביותר בעולם
עם capaNCDT אתם נהנים מגמישות מקסימלית, תאימות מלאה ודיוק מקסימלי. חיישנים, כבלים ובקרים תואמים באופן מלא זה לזה וניתן להחליף אותם במהירות ובקלות, גם בעת מעבר לטווחי מדידה אחרים. משמעות הדבר היא שניתן להחליף חיישנים ישירות באתר תוך מספר שניות בלבד, ולהפחית את זמני ההשבתה למינימום. עבור יישומים עם דרישות דיוק גבוהות, התאמת LC ממטבת את הליניאריות. התוצאה: גמישות מקסימלית בשילוב עם בטיחות תפעולית מקסימלית.

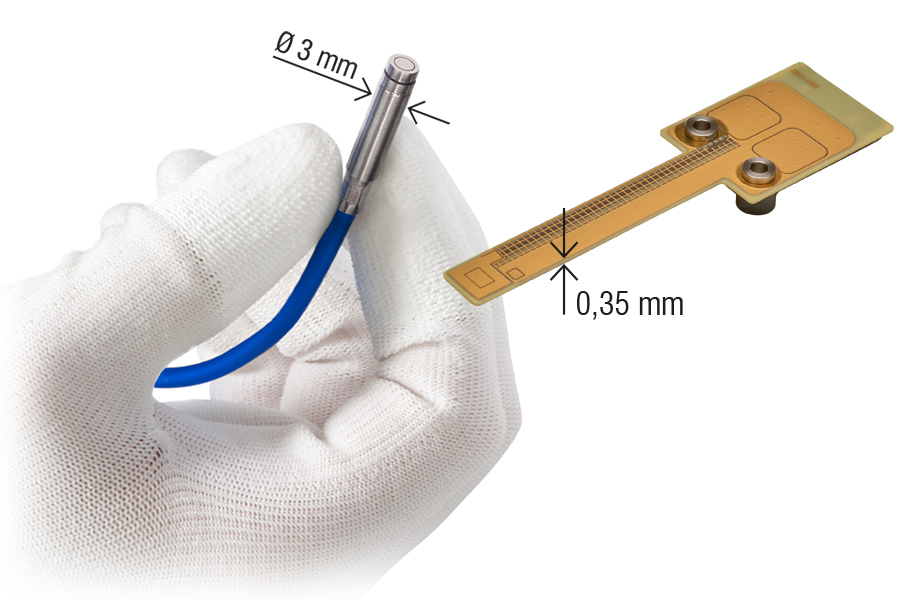

קומפקטי וקל לשילוב
בשל עיצובם המיוחד, חיישני הקיבול הקומפקטיים במיוחד של Micro - Epsilon קלים במיוחד לשילוב במכונות או להתאמה מחדש למערכות קיימות. אינטגרציה חלקה לסביבות אוטומציה קיימות מופעלת על ידי ממשקים תעשייתיים גמישים התומכים בתפוקות זרם ומתח, RS485, Ethernet ו - fieldbuses.
החיישן החזק והרכבת הכבלים, כמו גם תפיסת התקנה שנשקלת בקפידה, מבטיחים הטמעה מהירה ובטוחה. עבור יישומים עם תקני היגיינה גבוהים, דגמי ה - CSF מציעים גם משטחי חיישן קלים לניקוי וחיישני PCB גמישים וניתנים לכיפוף למצבי התקנה קריטיים במיוחד בחלל.
כיצד פועלים חיישנים קיבולים

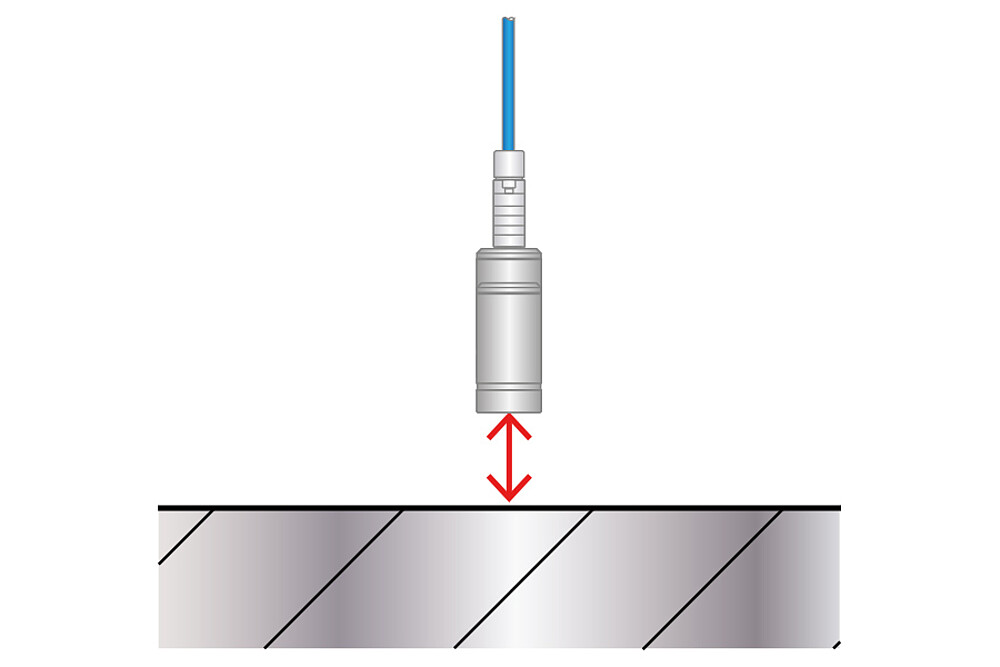

חיישנים קיבולים מבוססים על איתור שינוי בקיבול. עם קבל מסוג צלחת, הקיבול בין שתי צלחות בגודל קבוע ניתן לשינוי על ידי שינוי המרחק שלהן או על ידי הצבת דיאלקטרי בפער המדידה. החיישן (אלקטרודת המדידה) ואובייקט המדידה המוליך פועלים כמו קבל אידיאלי מסוג צלחת. אם זרם חילופין של תדר קבוע זורם דרך קבל החיישן, משרעת המתח החילופי על החיישן עומדת ביחס ישר למרחק למטרה (אלקטרודה קרקעית). כדי להבטיח מדידות עקביות, הקבוע הדיאלקטרי בין החיישן לבין האובייקט הנמדד חייב להישאר קבוע.
