מדידת הסטייה הרדיאלית של דיסק חיתוך

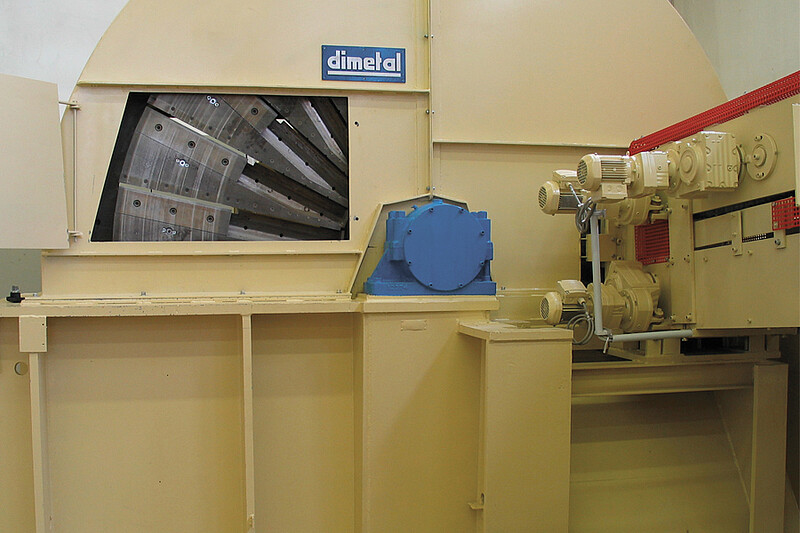

בייצור לוחות פורניר משכבות עץ, הדיוק של דיסק החיתוך קובע את איכות המוצר הסופי. לוחות הפורניר חייבים לעמוד בדרישות גבוהות בהיבטי התאמת ממדים. עובי הלוחות חייב להיות קטן מ-1 מ"מ, והטולרנסים המותרים הם בקנה מידה של מיקרונים.על מנת לעמוד בקריטריוני האיכות, הסטייה הרדיאלית של דיסק החיתוך נמדדת ומנוטרת במהלך הייצור באמצעות חיישן לייזר לטריאנגולציה ללא-מגע מדגם optoNCDT 2300. מכאן, שמערכת המדידה חייבת לעמוד בדרישות מחמירות: אסור שהאבק, השבבים ומשטח המטרה המבריק ישפיעו על דיוק המדידה. קוטר דיסק החיתוך עומד על 3200 מ"מ והוא מצויד ב-24 סכינים. מהירות הסיבוב שלו היא 180 עד 210 סל"ד.
