מצלמות תרמיות לניטור טמפרטורה תעשייתי
מצלמות ההדמיה התרמיות מדגם TIM מיועדות למדידה ללא מגע של טמפרטורת פני שטח בטווח 20°C- עד 900 °C. המצלמות מאפשרות לבצע ביעילות פיקוח ובקרה על תהליכים שבהם הטמפרטורה היא מרכיב קריטי, הן בטמפרטורות נמוכות (למשל בשרשרת אספקה קרה) והן בטמפרטורות גבוהות מאוד (למשל בעיבוד זכוכית ומתכת). הרגישות התרמית הגבוהה של מצלמות ה-IR הללו הופכת אותן לאידיאליות לביצוע משימות מדויקות ודינאמיות. דירוגי ביצועים שונים מאפשרים בחירת דגם מתאים לכל יישום. המצלמה מתחברת באמצעות ממשק USB, המשמש גם לאספקת מתח ליחידה.
מצלמת האינפרא-אדום החדשה ThermoIMAGER TIM QVGA מציעה רזולוציה אופטית גבוהה במיוחד של 382 x 288 פיקסלים. היא מספקת תמונה חדה, ולכן היא אידיאלית לצילום אובייקטים קטנים מאוד, שבקושי ניתן לזהות אותם באמצעות מצלמות רגילות. הרגישות התרמית המרבית של 75 [mK] או מאפשרת לאתר במהימנות את הפרשי הטמפרטורה הקטנים ביותר. עם זאת, המצלמה עדיין קטנה וגמישה מאוד ליישום, והיא מכסה טווח טמפרטורות גדול של -20 °C עד 900 °C.
- טווח מדידה: -20°C עד 100°C / 0°C עד 250°C / 150°C עד 900°C
- רזולוציה אופטית 382 x 288 פיקסלים
- טווח ספקטרום 8 עד 14 מיקרון
- רגישות תרמית מצוינת (NETD): 75 [mK]
- הקלטת תמונה בזמן אמת במהירות של 80 [Hz]
- אספקת מתח ותפעול באמצעות ממשק USB
- המצלמה הקטנה ביותר בקטגוריה (46 x 56 x 68-77 מ"מ)
- IP67
- תקשורת דיגיטלית באמצעות חיבור באמצעות UPS למחשב לאינטגרציה של תוכנה
מצלמת האינפרא אדום ThermoIMAGER TIM VGA היא המצלמה התרמית הקטנה ביותר בעולם עם רזולוציית VGA, והיא מספקת תמונות תרמיות בזמן אמת הודות לרזולוציה של 640 x 480 פיקסל. ה-thermoIMAGER TIM VGA היא אחת ממצלמות ההדמיה התרמיות הקומפקטיות ביותר בשוק – גודלה 46x56x90 מ"מ ומשקלה 320 גר' בלבד (כולל האופטיקה). המוצר כולל את תוכנת האנליזה המורחבת TIM Connect.
- טווח מדידה: -20°C עד 100°C / 0°C עד 250°C / 150°C עד 900°C
- רזולוציה אופטית 640x480 פיקסל
- טווח ספקטרום: 7.5 עד 13מיקרון
- רגישות תרמית מצוינת (NETD): 40 [mK]
- עדשות: 33°, 90° FOV
- הקלטת תמונה בזמן אמת במהירות של 32 [Hz]
- אספקת מתח ותפעול באמצעות USB
- תכן קל משקל, רובוסטי וקומפקטי במיוחד
- ממשק הפעלה עם כניסה ויציאה אנלוגית
- רמת אטימות IP67

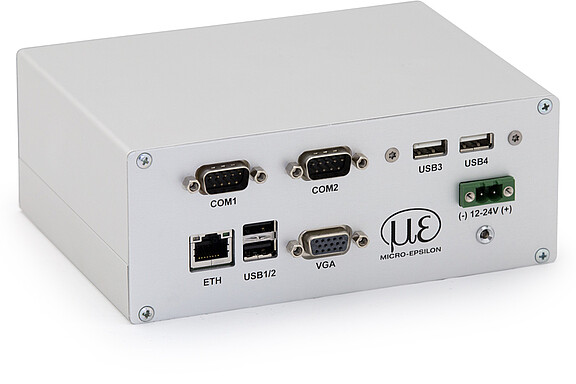

ה- TIM NetPCQ הינו פתרון מחשוב מקצועי המשלב מחשב מוטמע עם קירור פסיבי (ללא מאוורר) עבור יישומים בשימוש עם מצלמות ה- thermoIMAGER.ה- NetPCQ ומצלמות ה-TIM מסוגלות לפעול יחד על מנת לאפשר מערכת אוטונומית לחלוטין. ביצוע תחזוקה לציוד נעשה מרחוק באמצעות ממשק Ethernet. המידע הנאסף על ידי המצלמה התרמית, ה- TIM, נשמר ישירות על ה- NetPCQ ולהתממשק עם תוכנה של הלקוח על גבי אותו יחידת מחשב.
- תומך בכל דגמי thermoIMAGER TIM
- עד 80Hz (TIM QVGA), עד 32Hz (TIM VGA) קצב פריימים
- תוכנת TIConnect כלולה
- צג באמצעות VGA (אנלוגי)
- פונקציית כלב שמירה משולבת
- אופציונלי: כבל USB עד 20 מ', כבל USB בטמפרטורה גבוהה, אפשרות הרחבה עד 100 מ' כבל Ethernet
תכן קל משקל, רובוסטי וקומפקטי במיוחד
מצלמות thermoIMAGER סוגרות את הפער בין מצלמות IR ניידות לצילום סנפשוט לבין מכשירים לשימוש נייח. הן מתאימות היטב ליישומים ניידים ונייחים הודות לתכן קל המשקל והקומפקטי שלהן.
אינטגרציה פשוטה בתהליכים
תפיסות ממשק מתקדמות מאפשרות שילוב של מצלמות האינפרא אדום ברשתות ובמערכות אוטומטיות:

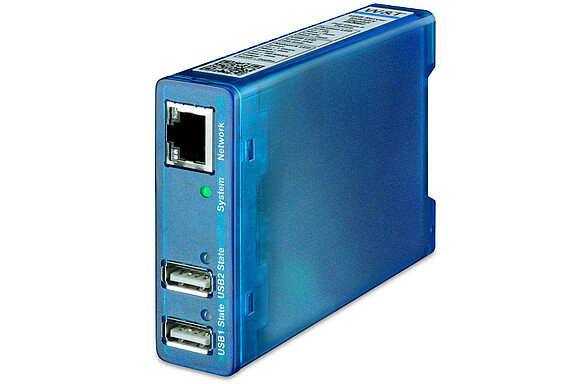

- הארכת כבל USB עד 100 מ' באמצעות אתרנט או עד 10 ק"מ באמצעות סיבי זכוכית

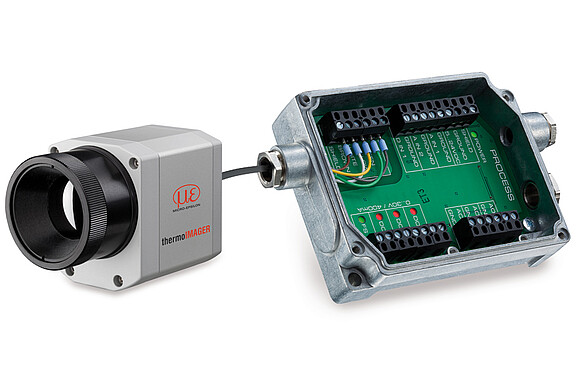

- ממשק תהליכים תעשייתיים (PIF) עם כניסה/יציאה אנלוגית (0/4-20 mA) ויציאה דיגיטלית (מגע ממסר יבש)
- ממשק תוכנה באמצעות Dynamic-Link-Library (SDK) ושקע COM
תוכנה ללא צורך ברישיון
התוכנה TIM Connect לשימוש בזמן-אמת היא תוכנת דימות תרמי עם יכולות גבוהות ביותר, המסופקת עם כל מצלמת אינפרא אדום. תוכנה זו מאפשרת להגדיר את הפרמטרים של המצלמה ולבצע בקרת תהליכים ובקרת איכות באופן אוטומטי. ניתן להגדיר ספי אזעקה באופן פרטני בהתאם לתהליך הרצוי. התוכנה החינמית הכלולה עם המצלמה תואמת ל- Windows 7 ו- 10.
מדידת טמפרטורות בטווח רחב
מצלמות תרמיות מבית Micro-Epsilon מתאימות לשימוש בטווח מדידה רחב של -20°C עד 900°C – החל מטמפרטורות נמוכות, המצויות בשימוש שכיח בשרשראות אספקה קרה או במעבדות, ועד לטמפרטורות הגבוהות ביותר ביישומי עיבוד מתכות.
