3DInspect: תוכנה עוצמתית לכל חיישני ה־3D של Micro-Epsilon
3DInspect היא תוכנה אחידה וידידותית למשתמש עבור כל חיישני ה־3D של Micro-Epsilon. קביעת פרמטרים של חיישני ה־3D ורישום נתוני המדידה נעשים ישירות בתוכנת 3DInspect. כלים מתקדמים מאפשרים יישור וסינון של ענן הנקודות, זיהוי ובחירה אינטואיטיביים של אזורים רלוונטיים, ושילוב תוכניות. ניתן לעבד את ענני הנקודות התלת־ממדיים לפי הצורך ולשלוח ערכי מדידה לבקר.
התוכנה העוצמתית לכל חיישני ה־2D/3D. ידידותית למשתמש. עתירת ביצועים. אוניברסלית.
מאפיינים
- תוכנה אחת לכל חיישני ה־3D של Micro-Epsilon
- תאימות גבוהה
- גמישות רבה להערכה אונליין ואופליין
- תפעול פשוט באמצעות ממשק משתמש אינטואיטיבי
- הערכה תלת־ממדית אמיתית, לא רק 2.5D
- חילוץ אובייקטים בתלת־ממד
- משוב ישיר לאלגוריתמים
- פלט ישירות לבקר (UDP, TCP, Modbus, Ethernet/IP, Profinet, EtherCAT)
- חדש: בדיקת משטחים

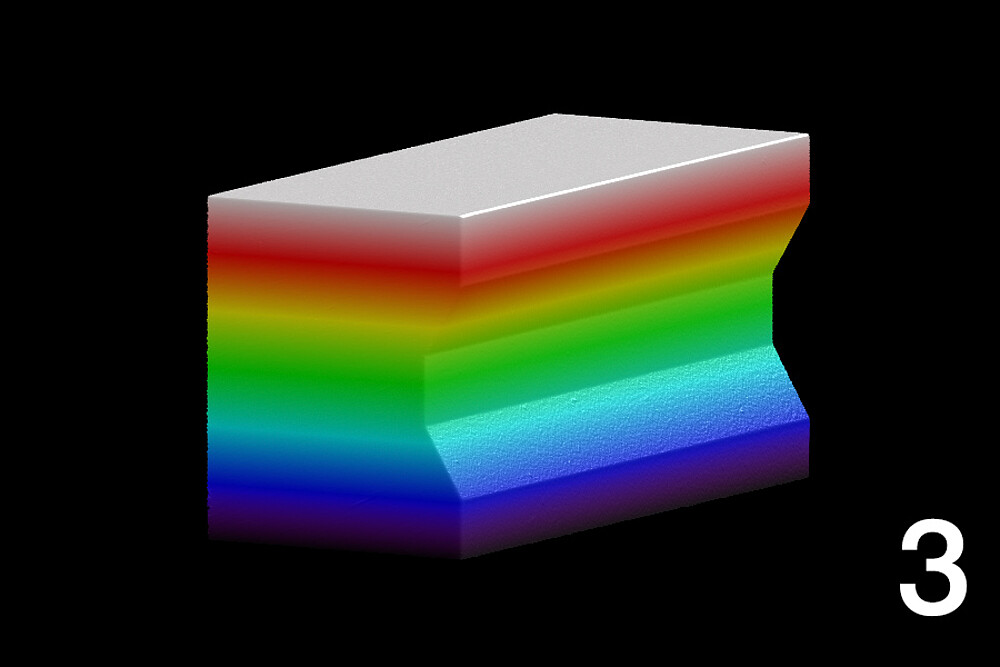

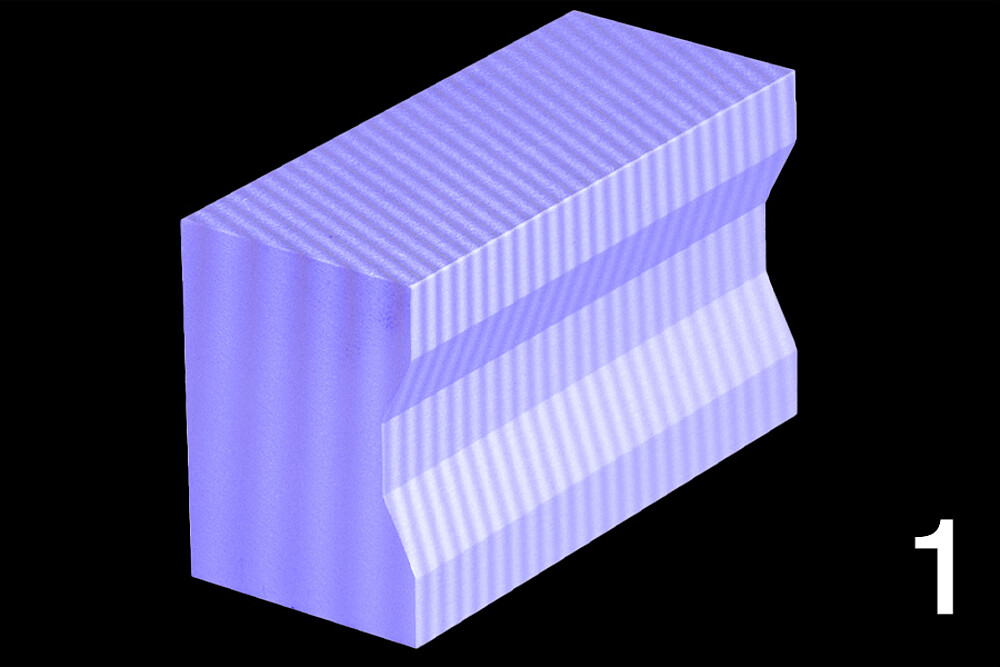

טכנולוגיית Valid3D הייחודית מאפשרת תצוגה ועיבוד של ענני נקודות ללא איבוד נתונים. כך ניתן להזיז אובייקטים תלת-ממדיים סרוקים באופן שרירותי במערכת הקואורדינטות.
יתרונות:
- תמונה תלת-ממדית אמיתית של אובייקט נבדק ללא איבוד נתונים
- ניתוח והערכה של האובייקט הנבדק בשלמותו
- נתוני תלת-ממד אמיתיים במקום הערכת 2.5D
חדש: הרחבת רישיון - 3DInspect 3.0 לבדיקת משטחים

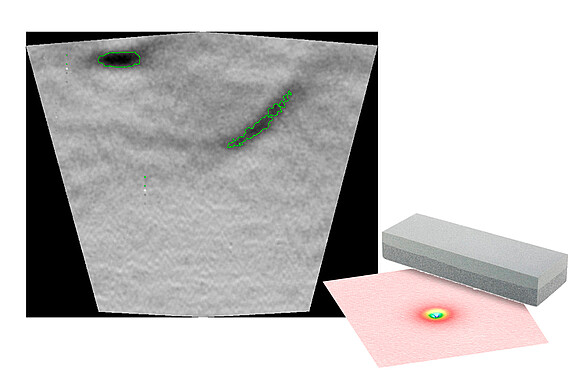

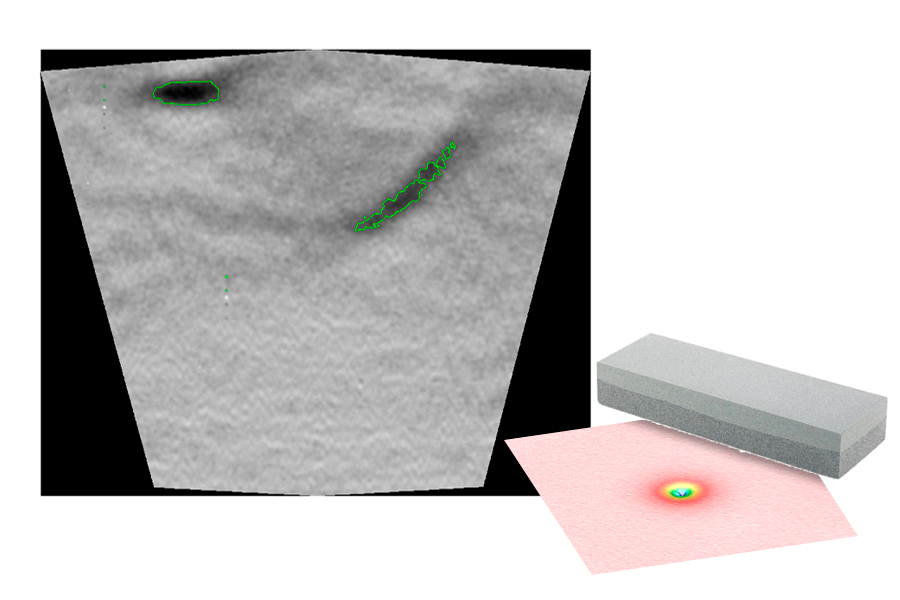

ההרחבה הפונקציונלית לבדיקת משטחים יכולה לזהות חריגות ממשטח אחיד. משמעות הדבר היא שניתן להשתמש ב־3DInspect 3.0 לבקרת איכות דיגיטלית. הבדיקה מתבצעת על פי קריטריונים מוגדרים מראש, ובכך מבטלת השפעות סובייקטיביות. הדבר מאפשר זיהוי פגמים בשלב מוקדם.
תכונות חדשות עיקריות:
- Digital Stone מדמה אבן ליטוש פיזית. דיוק גבוה עם חזרתיות גבוהה

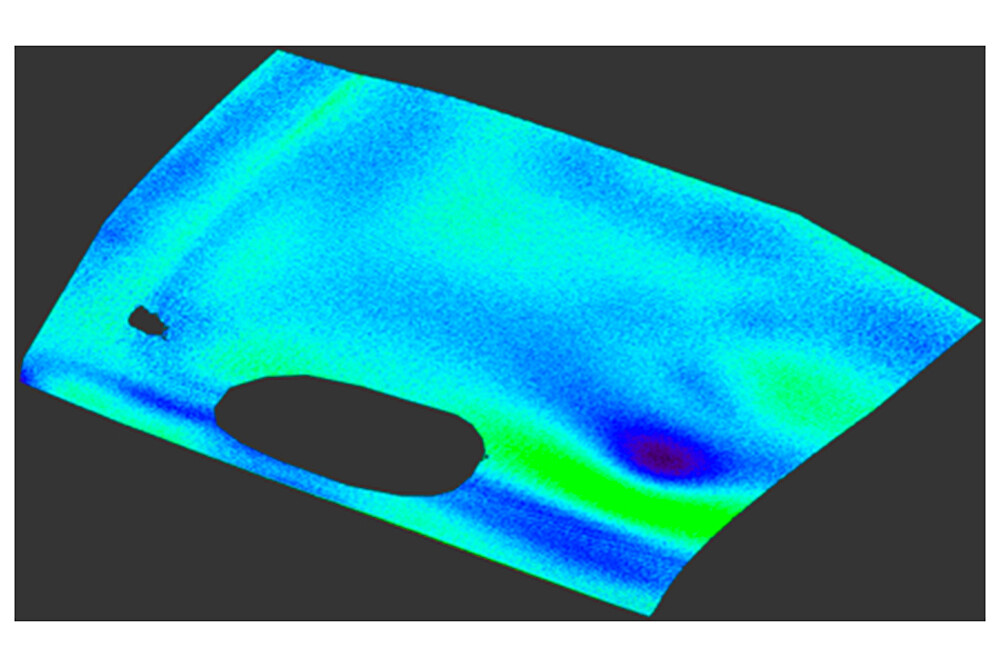

- Digital Master: השוואת מטרה/מצב בפועל בצורה אובייקטיבית עם חלקים תקינים (כולל התחשבות בשונות)
- זיהוי פגמים עם פונקציית מיון וספירה: זיהוי פגמים אוטומטי והערכת גובה
בדיקות רכיבים ברמה חדשה – עם Digital Master

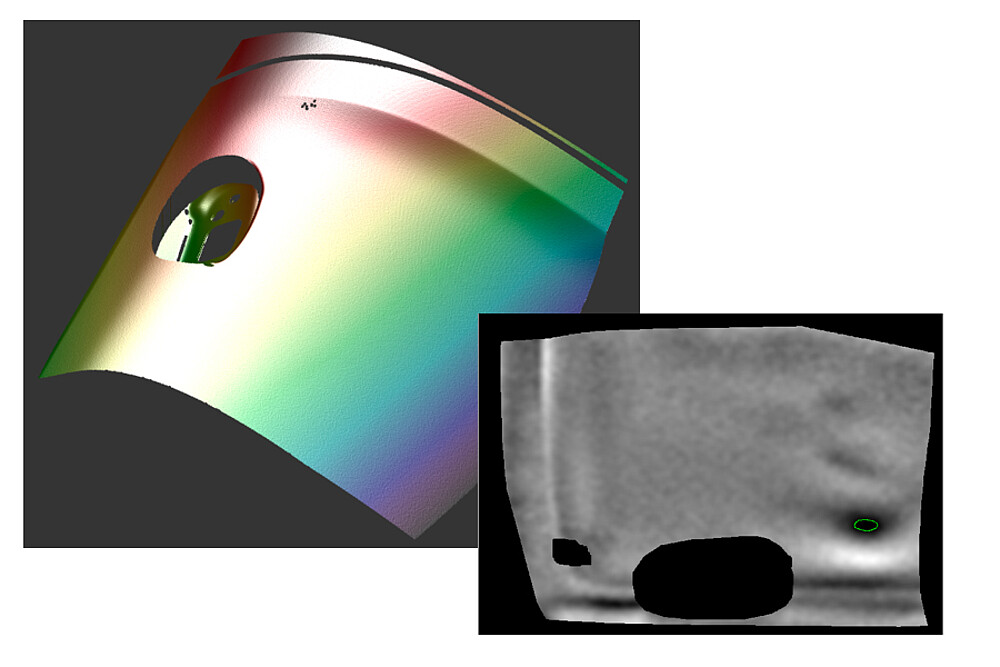

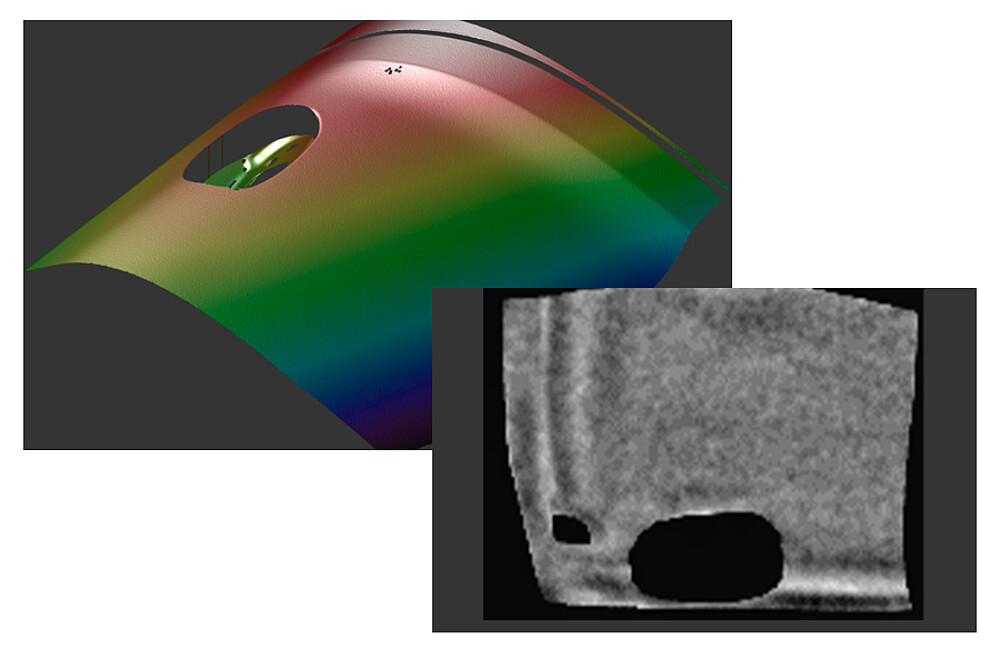

הגדרת Digital Master מאפשרת השוואת יעד/מצב בפועל. משמעות הדבר היא שמספר חלקי IO משולבים לקובץ מאסטר. הרכיבים שיש לבדוק יכולים לאחר מכן להיבדק מול קובץ מאסטר זה ולצורך ניתוח.
| 3DInspect | תוכנה בסיסית להורדה בחינם |
הרחבת פונקציונליות "Automation" |
הרחבת פונקציונליות "Surface inspection" |
|---|---|---|---|
| פרמטריזציה של חיישן | ✓ | ✓ | ✓ |
| הצגת ענן נקודות תלת־ממדי | ✓ | ✓ | ✓ |
| הערכת נתוני תלת־ממד | ✓ | ✓ | ✓ |
| שליטה בתוכנה באמצעות בקר PLC | ✓ | ||
| שליחת תוצאות מדידה לבקר / לתוכנה | ✓ | ||
| רישום נתונים | ✓ | ||
|
קדם־עיבוד לזיהוי פגמים (הסרת מגמה, Digital Stone, Digital Master) |
✓ |
תוכניות עוצמתיות להערכה תלת-ממדית
3DInspect מעבירה את נתוני המדידה מהחיישן דרך Ethernet למחשב ומספקת את הנתונים בצורת תלת־ממד. לעיבוד נוסף, הערכה ובחינה, לתוכנה יש תוכניות מדידה מתקדמות. תוכניות המדידה המוגדרות מראש מחולקות לקטגוריות "קדם־עיבוד נתונים", "איתור אובייקטים" וכן "שילוב אובייקטים", ומאפשרות אפשרויות הגדרה שונות, למשל:
- יישור פשוט של ענן הנקודות
- סינון של ענן הנקודות כולו לחלקות ואופטימיזציה
- הסרת מגמה, Digital Stone ו־Digital Master לבדיקת משטחים
- בחירה פשוטה של אזור עניין, לדוגמה: קצה, מרכז, נקודת מקסימום, Pad
- תוכניות חישוב למרחקים, גבהים, זוויות, רדיוסים
- זיהוי פגמים עם פונקציית מיון וספירה
- פלט אות OK/nOK
