2D/3D Measurement

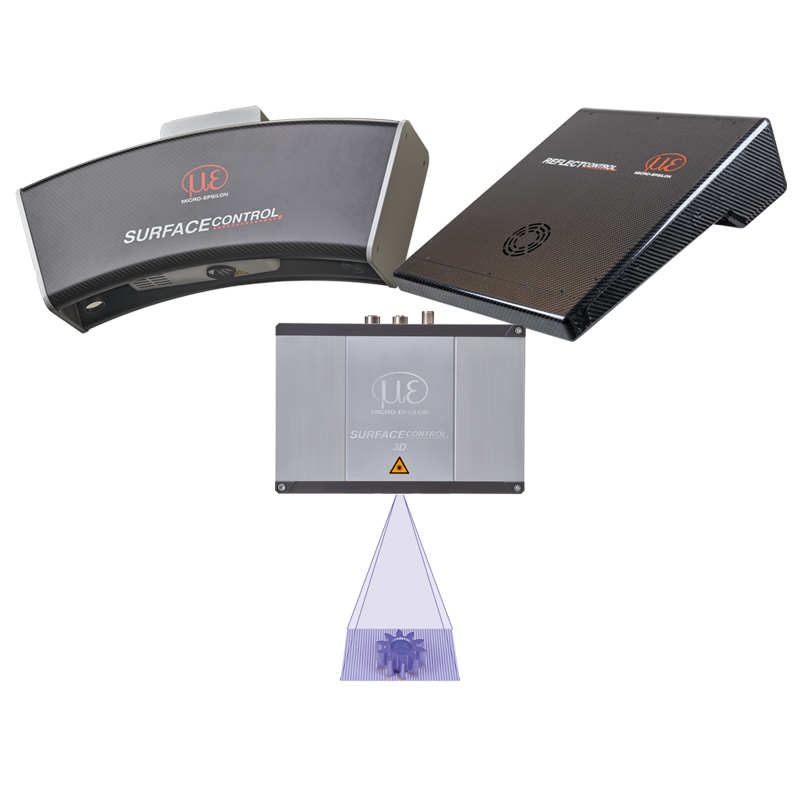

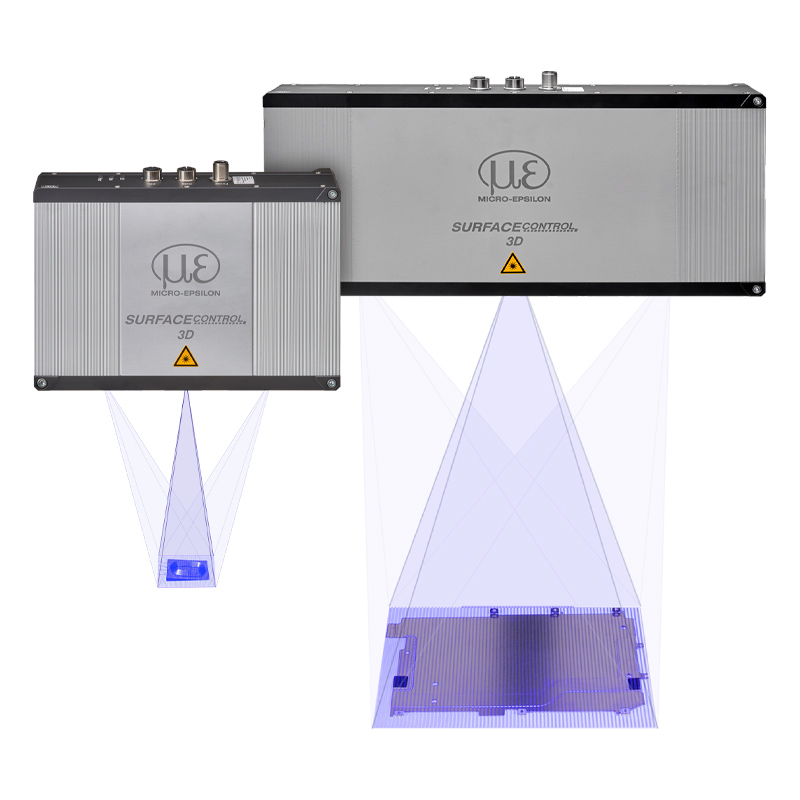

חיישני surfaceCONTROL משמשים למדידות תלת מימדיות ובדיקות שטח. החיישנים משתמשים בעיקרון הקרנת קצוות כדי לזהות משטח מחזיר מפוזר וליצור ענן נקודות תלת ממדי. ענן נקודות זה נבדק לאחר מכן על מנת לזהות גיאומטריה, פגמים קטנים מאוד ואי רציפות על פני השטח. קיימים חיישנים עם אזורי מדידה שונים. הדבר מאפשר בדיקה של המבנים העדינים ביותר על רכיבים, כמו גם סטיות צורה על כלים מתחברים בעלי שטח גדול. חבילות תוכנה עוצמתיות זמינות לבדיקה והגדרת פרמטרים.

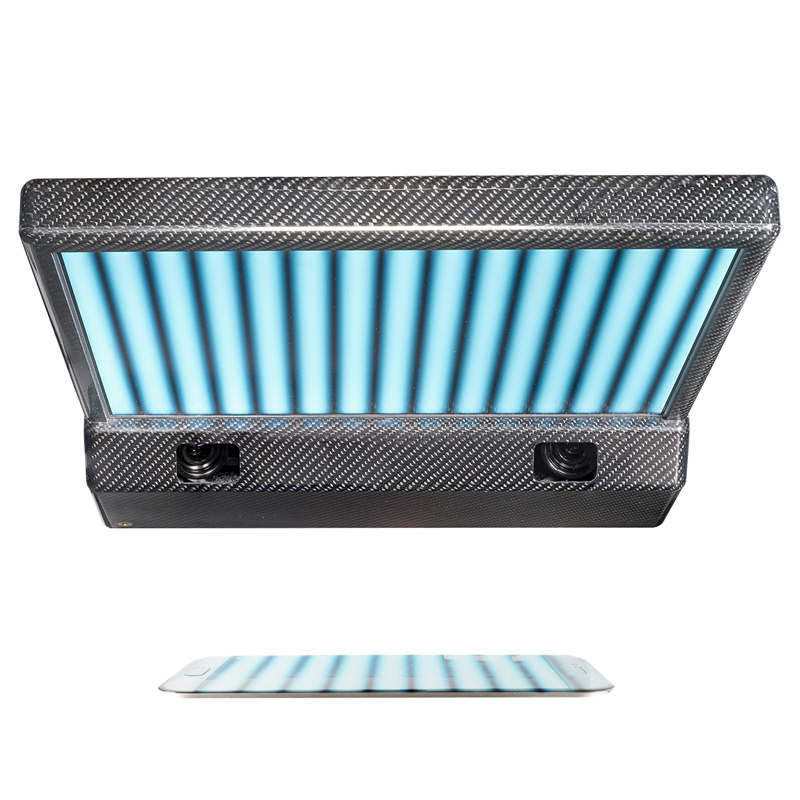

חיישני reflectCONTROL משמשים לבדיקת משטחים וזיהוי צורות תלת-ממדיות של חלקים מחזירי אור. הם פועלים על פי העיקרון של הקרנת אור פסים, המאפשר מדידות תלת-ממד ישירות. החיישנים מאופיינים בשדה מדידה גדול בשילוב עם חזרתיות גבוהה של ציר z.

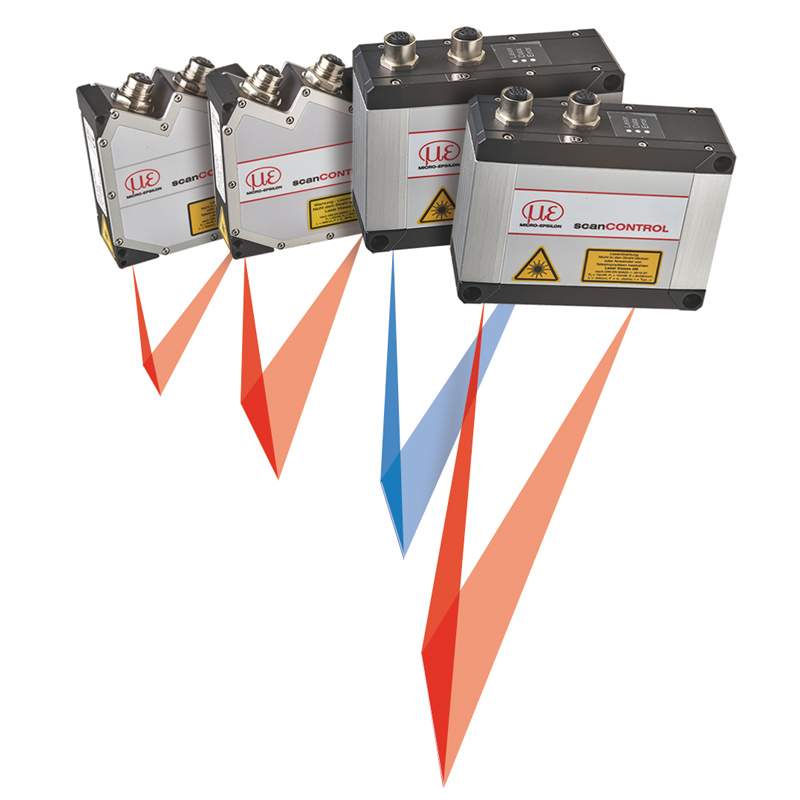

סורקי הלייזר מבית מיקרו-אפסילון מייצגים ביצועים מרביים בטכנולוגיית מדידה ב-2‏D וב-3‏D. הם משלבים דיוק מרבי עם מהירות גבוהה ומאפשרים תוצאות אמינות וניתנות לשחזור בתעשיות שונות. דגמי scanCONTROL זמינים עם טווחי מדידה שונים ומיועדים לשימוש תוך כדי תהליך הייצור. בין אם מדובר במדידת פרופיל פשוטה, בהנחיית רובוט, בבדיקת משטחים או בבדיקת גיאומטריה ב-3‏D מדויקת במיוחד, סורקי הלייזר האלה מספקים נתוני מדידה מדויקים לתהליכים יציבים.

חדש: סדרת scanCONTROL 8500 מספקת ביצועים מרביים עם הערכת חכמה משולבת. הודות למטריצת 4‏K המתקדמת במיוחד ולטכנולוגיית הלייזר הירוק החדשנית, סורקי הלייזר מרשימים בדיוק יוצא הדופן, ביציבות האות הגבוהה ובקצב המדידה הטוב ביותר בקטגוריה שלהם.

מגדירים מחדש את הדיוק – סורקי לייזר מבית מיקרו-אפסילון

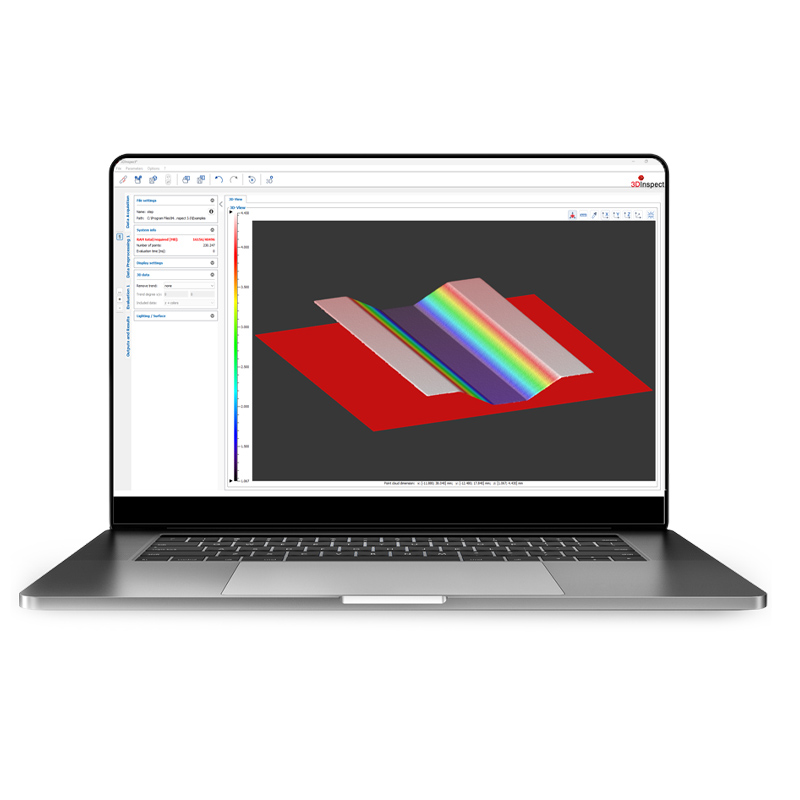

‏3DInspect היא תוכנה אחידה וידידותית למשתמש עבור כל חיישני ה־3D של Micro-Epsilon. קביעת פרמטרים של חיישני ה־3D ורישום נתוני המדידה נעשים ישירות בתוכנת 3DInspect. כלים מתקדמים מאפשרים יישור וסינון של ענן הנקודות, זיהוי ובחירה אינטואיטיביים של אזורים רלוונטיים, ושילוב תוכניות. ניתן לעבד את ענני הנקודות התלת־ממדיים לפי הצורך ולשלוח ערכי מדידה לבקר.

התוכנה העוצמתית לכל חיישני ה־2D/3D. ידידותית למשתמש. עתירת ביצועים. אוניברסלית.

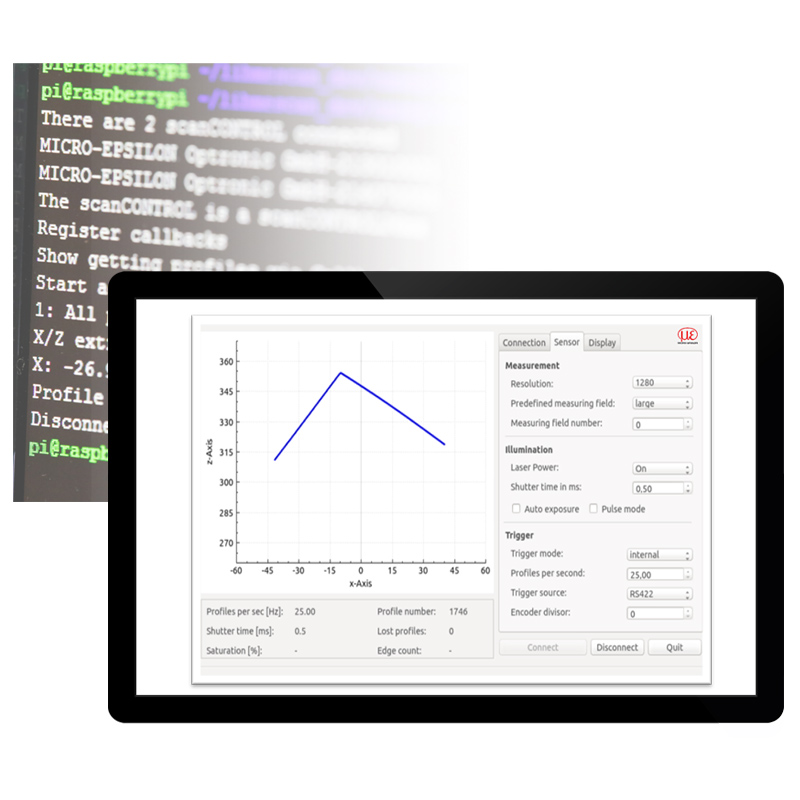

חיישני ‎3D של מיקרו-אפסילון מצוידים בערכת-SDK קלה לאינטגרציה (ערכת פיתוח תוכנה). ה-SDK מבוססת על תקני תעשיית ה-GigE Vision וה-GenICam כולל את חבילות הפונקציות הבאות:

• תצורת רשת וחיבור חיישן
• בקרת חיישן נרחבת
• בקרת שידור של תמונות
מדידה
• ניהול של
• תוכנות ותיעוד מדגם C++

גישה לחיישן באמצעות GigE Vision אפשרית גם ללא SDK באמצעות לקוח GenICam.

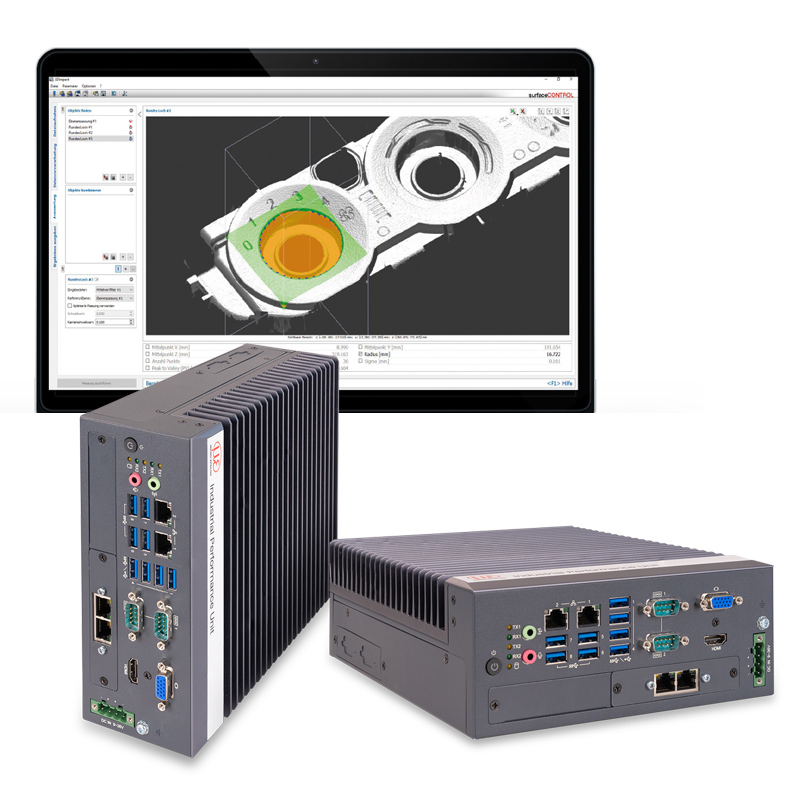

יחידת הביצועים התעשייתיים היא פלטפורמת מחשוב רבת עוצמה לביצוע יעיל של חיישני ‎3D מבית‎ ‎מיקרו‎-‎אפסילון‎. ‎הבקר‎ ‎התואם‎ ‎במלואו‎ ‎מתאים‎ ‎באופן‎ ‎אידיאלי‎ ‎לתהליכים‎ ‎תוך‎ ‎כדי‎ ‎תהליך‎ ‎הייצור‎ ‎במשימות‎ ‎מדידה‎ ‎תלת‎-‎ממדיות‎. ‎התוכנה‎ ‎האינטואיטיבית‎ 3DInspect עם טכנולוגיית Valid3D מאפשרת הגדרת פרמטר חיישן פשוטה ומהירה, המאפשרת למדידות להתחיל באופן מיידי. יחידת הביצועים התעשייתיים מעבדת ישירות נתונים תלת-ממדיים, אשר לאחר מכן נבדקים ומוערכים באמצעות תוכנת 3‏DInspect. ניתן להפיק את התוצאות באמצעות ממשקי PROFINET, EtherCAT ו-EtherNet/IP המשולבים.

יחידת הפרופיל 3D מאפשרת חישוב של מספר פרופילים בודדים של חיישני scanCONTROL 30xx במערכת קואורדינטות משותפת. כך ניתן ליצור פרופיל דו-ממדי מורכב או ענן נקודות תלת-ממדי מורכב. לכן, ניתן לזהות גיאומטריות שונות, להרחיב טווחי מדידה ולמדוד עובי. ניתן לבצע התאמה מדויקת של מיקום החיישן למיקום של אובייקט המדידה באמצעות כניסות האנקודר המשולבות.

ניתן ליישם את הערכת הנתונים והפרמטריזציה של המערכת בתוכנת 3DInspect. בקר יחידת הפרופיל 3D כולל פיצ'ר הערכה משולב עם חיבור Ethernet תעשייתי, המאפשר שליטה באפליקציה ופלט ערכים שנמדדו ל-PLC. לחלופין, ניתן לשלב את בקר יחידת הפרופיל 3D בתוכניות עיבוד תמונות נפוצות באמצעות GigE Vision ולהפעיל אותו כספק נתונים גולמיים.

המערכות מסדרה optoCONTROL ODC הן מערכות מדידה מבוססות לייזר / LED עם מצלמה מובנית ברזולוציה גבוהה מסוג CMOS או CCD, המיועדות לביצוע מדידות גיאומטריות.
